كل أنبوب يخرج من قاطعة ليزر , منشار بارد أو قطع متطايرة يترك بحواف حادة ونتوءات صغيرة ونهاية مربعة غير كاملة. سواء قمت بثنيه أو لحامه أو إشعاله أو دفعه إلى مكان مناسب، فإن هذا القطع الخام سيؤدي إما إلى إتلاف الجزء أو إبطاء الخط. إن عملية شطب الأنبوب وإزالة حواف الأنبوب هما العمليتان اللتان تنظفان النهاية - لكنهما ليستا نفس الوظيفة، ويؤدي خلطهما إلى حدوث عيوب في اللحام وتسربات الختم وإعادة العمل. تقوم شركة SLS Machinery ببناء آلات مواجهة الأنابيب وشطبها لكل من خطوط الإنتاج ذات الرأس الواحد والرأس المزدوج؛ يشرح هذا الدليل بالضبط متى تحتاج إلى كل منها.

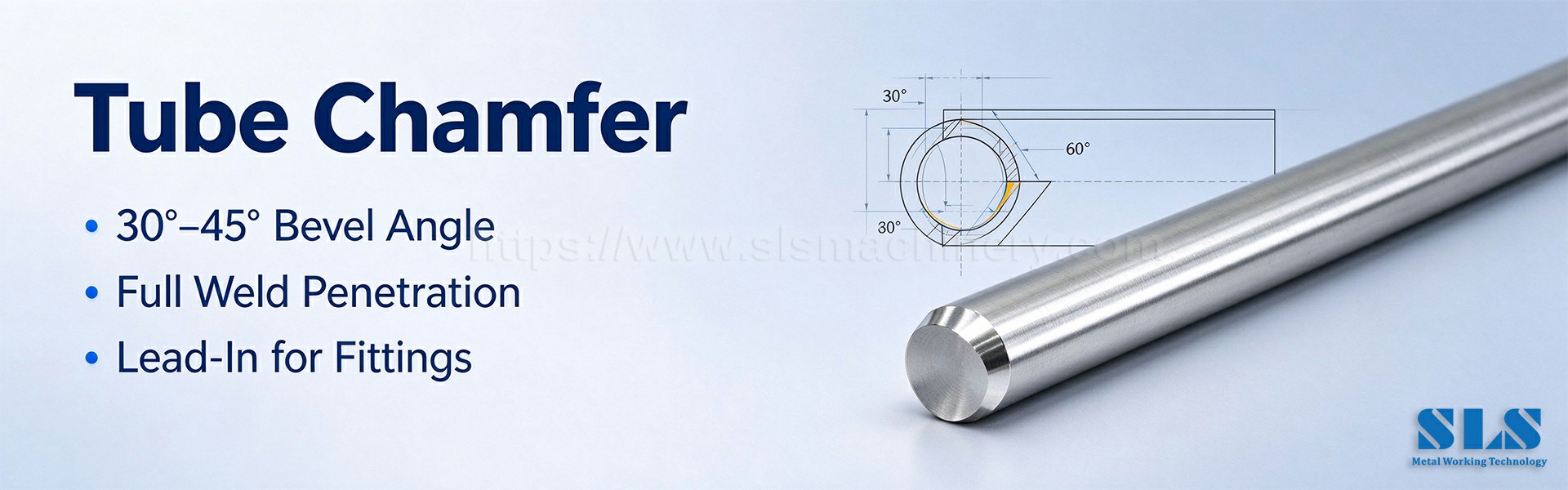

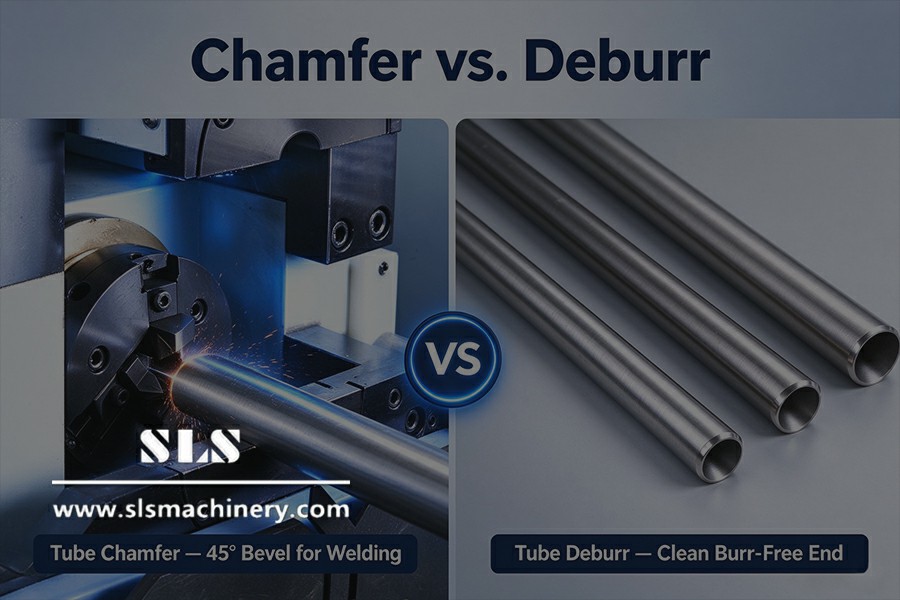

تقوم عملية شطب الأنبوب بقطع شطب محكم على طرف الأنبوب بدلاً من ترك زاوية حادة تبلغ 90 درجة. تقوم آلة الشطب بتشغيل إدراج كربيد مخروطي أو مائل حول النهاية، وإزالة المواد لتشكيل شطبة ناعمة بزاوية 30 درجة -45 درجة على القطر الخارجي (OD) ، أو القطر الداخلي (ID) ، أو كليهما في مسار واحد.
لماذا الشطب؟ تقوم الشطبة بثلاث وظائف في وقت واحد. أولاً، يقوم بإنشاء أخدود على شكل حرف V لاختراق اللحام بالكامل - وبدونه، فإن اللحام يعض السطح فقط ويتشقق تحت الضغط. ثانيًا، يعمل بمثابة مقدمة بحيث ينزلق الأنبوب داخل التركيبات والمشابك والوصلات الهيدروليكية دون خدش الأختام. ثالثًا، يزيل الحافة الحادة التي تقطع أيدي المشغلين. تبلغ الشائعة الزوايا المائلة 30 درجة للأنبوب الهيدروليكي ISO/JIS، و37.5 درجة لوصلات التوهج SAE، و45 درجة للإعداد العام للحام.

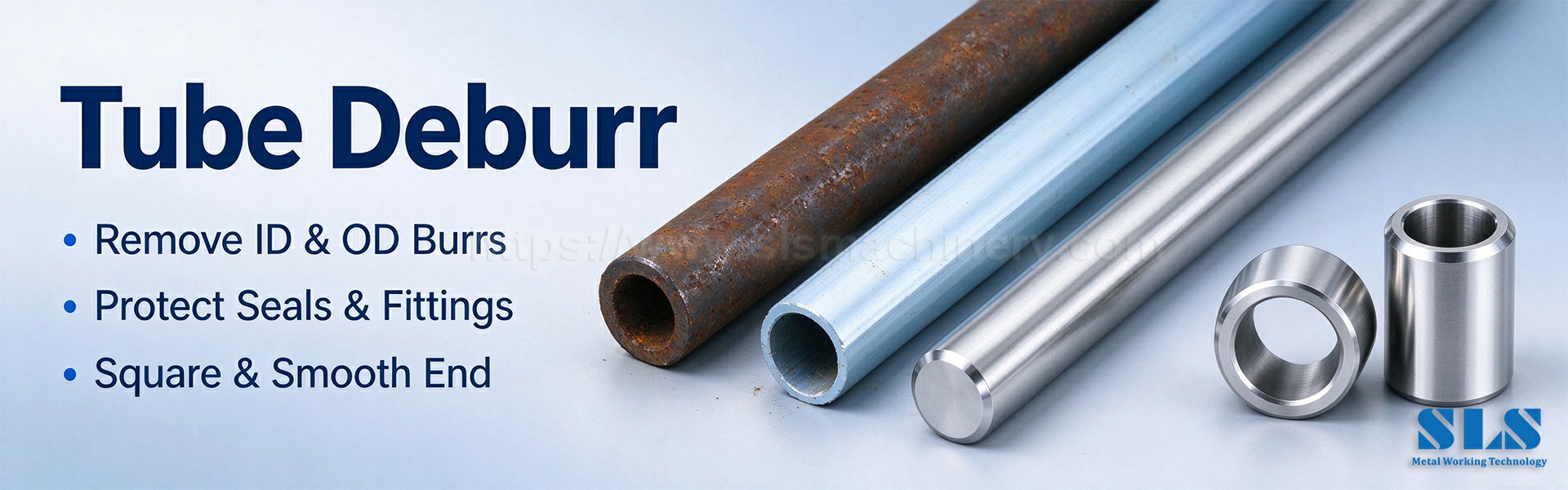

تعمل عملية إزالة نتوءات الأنبوب على إزالة الأجزاء الصغيرة الممزقة - التي تسمى نتوءات - والتي تتركها القطع على بطاقة التعريف والقطر الخارجي ووجه القطع. تبدو هذه النتوءات الدقيقة غير ضارة ولكنها تحتوي على حلقات على شكل حرف O، وتخدش أجزاء التزاوج، وتلتصق بالشياق أثناء الانحناء، وتسبب قطعًا أثناء المناولة.
على عكس الشطب، فإن إزالة الحواف لا يغير هندسة الأنبوب. فهو يربع النهاية وينظف الحافة ويترك وجهًا مسطحًا ونظيفًا. تعتبر نتوءات ID هي الأكثر خطورة في الأنابيب الهيدروليكية والهوائية لأنها تنكسر وتلوث دائرة السوائل؛ نتوءات OD تسبب مشاكل في التركيب؛ تعتبر نتوءات الفتحات المتقاطعة بالقرب من المنافذ المحفورة هي الأصعب في الوصول إليها. ومن الناحية العملية، تقوم الحديثة آلة إزالة حواف الأنبوب بتنظيف المعرف والقطر الخارجي في دورة واحدة مدتها 3-15 ثانية.
وجه | شطب أنبوب | إزالة الأزيز الأنبوبي | هدف |
تغيير الهندسة | يقطع شطبة 30 درجة - 45 درجة | نهاية الأوراق مسطحة | الشكل مقابل التنظيف |
إزالة المواد | 0.5 × عمق الجدار، يمكن التحكم فيه | خفيف، على الحافة فقط | الحفاظ على الجدار |
غرض نموذجي | تحضير اللحام، الرصاص، قوة المفاصل | السلامة، حماية الختم، الملاءمة | استخدام المصب |
عند الحاجة | قبل اللحام، إحراق، العقص | مباشرة بعد القطع | دائما بعد القطع |
آلة | آلة الشطب ذات الرأس الواحد / المزدوج | محطة إزالة الأزيز التلقائية | في كثير من الأحيان مجتمعة |
تحتاج معظم خطوط الإنتاج في الواقع إلى كليهما: تتم إزالة الحواف أولاً لتنظيف القطع، ثم تضيف الشطب الشطب . تقوم المدمجة ماكينة الشطب وإزالة الأزيز بتنفيذ كليهما في دورة واحدة.
تعمل المبارد اليدوية، والمجلخات الزاوية، وأدوات إزالة الأزيز الدوارة في النماذج الأولية، ولكنها تفقد من حيث الحجم أربع عوامل: عمق الشطب والزاوية غير المتسقين، 30-60 ثانية لكل طرف، وإرهاق المشغل، وخطر الإصابة من نتوءات الطيران. تقوم المخصصة آلة مواجهة الأنبوب والشطب بتثبيت الجزء وتغذي رأسًا دقيقًا، مع إمكانية تكرار ± 0.02 مم عبر آلاف الأجزاء.
يعد التشغيل المزدوج لـ ID وOD أكبر قفزة في الإنتاجية: فبدلاً من تمريرتين، يقوم الرأس بشطف كلا الحافتين في دورة واحدة مدتها 3-5 ثوانٍ، وهو أمر مهم بالنسبة للأنبوب ذي الجدار الرقيق حيث تتشكل نتوءات على كلا الجانبين تلقائيًا.

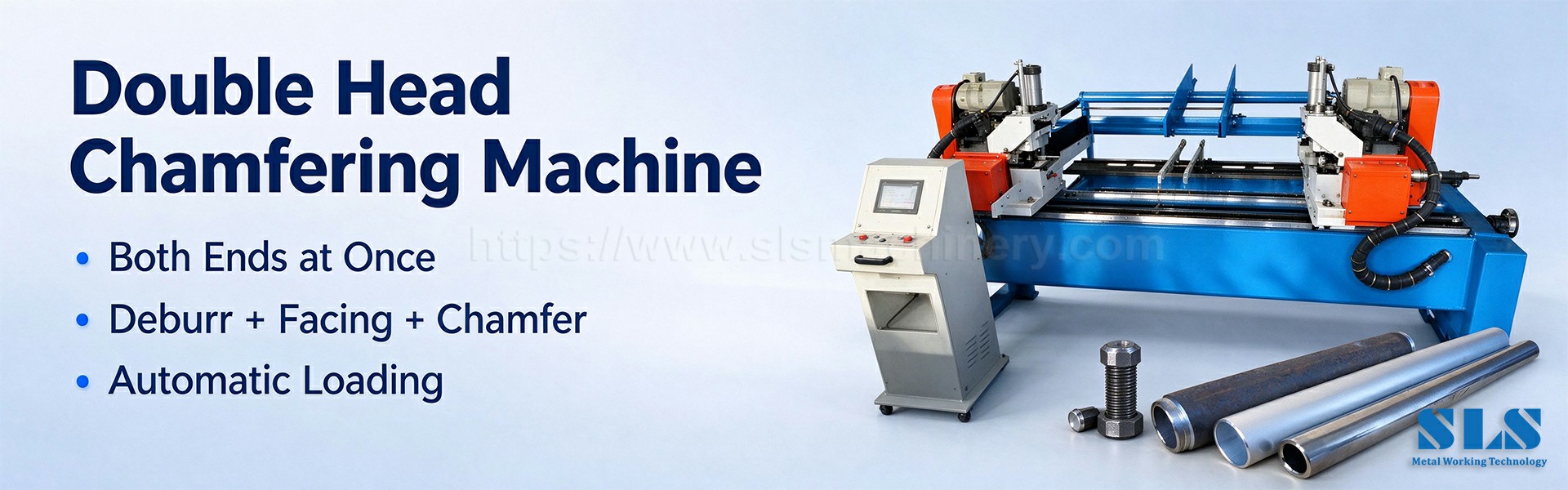

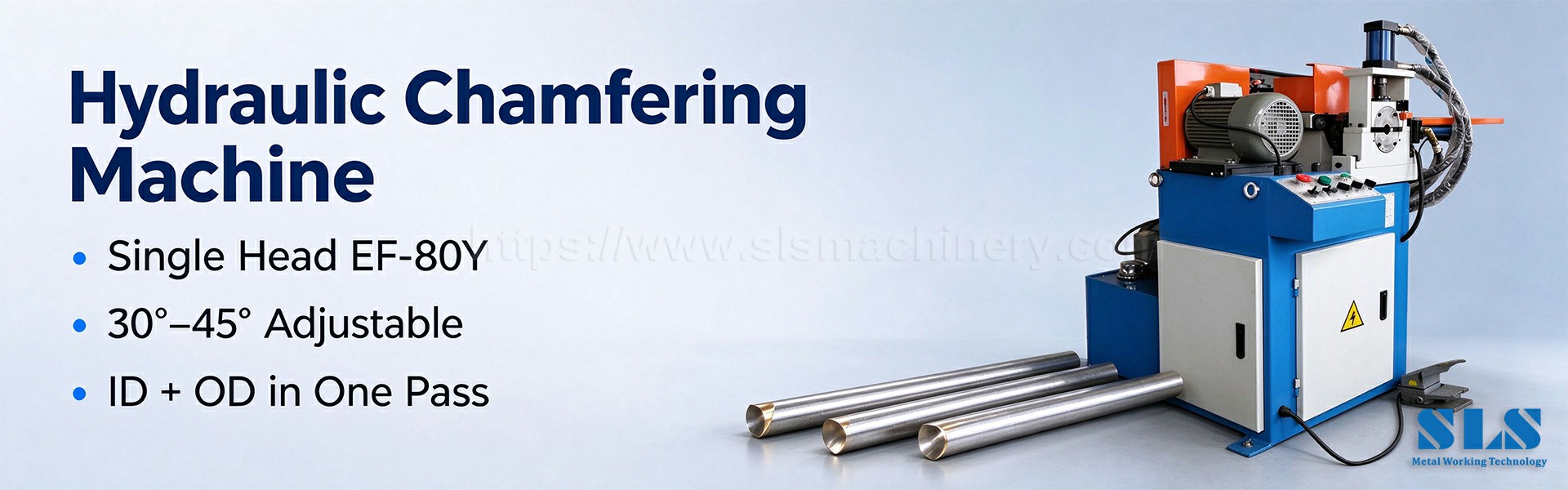

تقوم آلات الشطب ذات الرأس الواحد بمعالجة طرف واحد في كل دورة - وهي مثالية للمسافات القصيرة والنماذج الأولية والأقطار المختلطة. تقوم آلات الشطب ذات الرأس المزدوج بطحن كلا الطرفين في نفس الدورة، مما يؤدي إلى مضاعفة الإنتاجية تقريبًا لإنتاج الأنابيب ذات الحجم الكبير والمحور والأسطوانة والخطوط الهيدروليكية. يتم تثبيت أنظمة الشطب المضمنة والآلية مباشرة على خطوط القطع، مع التحميل والتثبيت والتفريغ التلقائي - وهو المعيار لمصانع السيارات والتدفئة والتهوية وتكييف الهواء (HVAC) والأثاث.
قم بمطابقة الماكينة مع (1) قطر الأنبوب وسمك الجدار - يحتاج الجدار الرقيق إلى تغذية يتم التحكم فيها مؤازرًا لتجنب الانهيار، ويحتاج الجدار السميك إلى رأس صلب وعزم دوران أعلى؛ (2) المواد - يحتاج الفولاذ المقاوم للصدأ والقضبان الصلبة إلى إدخالات من الكربيد وتغذية أبطأ، ويحتاج الألومنيوم إلى هندسة إزالة الرقائق؛ (3) الحجم - الحجم المنخفض يبرر وحدة رأس واحدة شبه أوتوماتيكية، والحجم الكبير يعوض الرأس المزدوج أو الخط المضمن في غضون أشهر؛ (4) الأجزاء المستقبلية - اختر الأدوات المعيارية بحيث تتعامل نفس الآلة مع التوهجات والخرزات والمشطوفات.
س: ما الفرق بين الشطب والتهذيب؟
ج: تقوم عملية الشطب بقطع شطبة يمكن التحكم بها بزاوية 30 درجة إلى 45 درجة على طرف الأنبوب من أجل اللحام أو الحرق أو التجميع. تعمل عملية إزالة الأزيز على إزالة الحواف الحادة الممزقة التي خلفتها عملية القطع دون تغيير شكل الأنبوب. تحتاج معظم خطوط الإنتاج إلى كليهما.
س: هل يمكن لآلة واحدة القيام بالأمرين معًا؟
ج: نعم. تقوم الحديثة آلات شطب الأنبوب ذات الرؤوس المزدوجة بإجراء شطب معرف، وشطب OD، وتواجه النهاية، وإزالة الأزيز الخفيفة في دورة واحدة.
س: ما هي الزاوية المائلة التي يجب أن أستخدمها في اللحام؟
ج: 30°–37.5° هو المعيار القياسي للأنابيب الهيكلية والهيدروليكية؛ 45 درجة شائعة للأنابيب ذات القطر الصغير. قم بمطابقة الزاوية مع إجراء اللحام (WPS).
س: ما مدى سرعة دورة الشطب التلقائي؟
ج: تستغرق الدورات النموذجية من 3 إلى 15 ثانية لكل نهاية. تعمل الآلات ذات الرأس المزدوج على إنهاء كلا الطرفين في نفس النافذة، أي أسرع بنسبة 50-100% تقريبًا من العملية ذات الرأس الواحد.
س: ما هي المواد التي يمكن لآلة الشطب التعامل معها؟
ج: الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، والنحاس، والنحاس الأصفر، والتيتانيوم - بشرط أن تكون درجة الإدخال وسرعة التغذية متوافقة مع السبيكة.
س: لماذا لا تزال نهايات الأنبوب الهيدروليكي تتسرب بعد الشطب؟
ج: عادة بسبب عدم إزالة نتوءات التعريف بالكامل، أو تجاوز عمق الشطب نصف سمك الجدار وإضعاف مقعد الختم. استخدم رأس ID+OD مزدوج الإجراء وقم بضبط نقطة إيقاف العمق.
س: رأس واحد أم رأس مزدوج؟
ج: رأس واحد للدفعات الصغيرة والأقطار المتنوعة. رأس مزدوج لإنتاج ثابت على المدى الطويل حيث يحتاج كلا الطرفين إلى نفس اللمسة النهائية.
س: كيف يمكنني صيانة أدوات الشطب؟
ج: تتم فهرسة الإدخالات أو استبدالها عندما يظهر السطح تآكلًا؛ حافظ على نظافة الشرائح وتليينها والتحقق من التربيع باستخدام أنبوب مرجعي في كل نوبة.
الشطب وإزالة الأزيز يحلان مشكلتين مختلفتين: الشطب يشكل نهاية اللحام والتجميع، وإزالة الأزيز ينظفها من أجل السلامة والأختام. إن القيام بالأمرين بشكل صحيح في آلة واحدة هو الفرق بين خط الإنتاج السلس ومنضدة إعادة العمل. تقوم شركة SLS Machinery بتصميم وبناء آلات شطب الأنابيب أحادية الرأس ومزدوجة الرأس ، ومحطات إزالة الأزيز الأوتوماتيكية وخطوط التشطيب النهائي المضمنة، مع أدوات مخصصة للأنابيب المصنوعة من الفولاذ المقاوم للصدأ والفولاذ الكربوني والألومنيوم والنحاس. اتصل بنا لتزويدنا بأحجام الأنابيب والمواد ورسومات الإعداد النهائي - سنوصي بالرأس والزاوية ووقت الدورة المناسبين.
