ثني الأنابيب باستخدام الحاسب الآلي الدقيق: المحرك التكنولوجي الأساسي لتشكيل أنبوب المبادل الحراري

SLS Machinery هي شركة مصنعة محترفة لآلات ثني الأنابيب CNC الأوتوماتيكية ومعدات تشكيل الأنابيب الدقيقة ، والتي تخدم احتياجات ثني الأنابيب عبر المبادلات الحرارية وصناعات التدفئة والتهوية وتكييف الهواء (HVAC) والسيارات والأجهزة المنزلية. تعرف على مبادئ عمل آلة الثني CNC والمزايا الأساسية والتطبيقات الرئيسية.

في التصنيع الدقيق للمبادلات الحرارية وعناصر التسخين الكهربائي، تعتبر عمليات ثني وتشكيل أنابيب المبادل الحراري أمرًا بالغ الأهمية لكفاءة نقل الحرارة، والسلامة الهيكلية، والموثوقية على المدى الطويل. تلتزم شركة SLS Machinery ، باعتبارها شركة مصنعة محترفة لمعدات معالجة الأنابيب، بتقديم ماكينات ثني الأنابيب CNC ذات الدقة العالية والأداء العالي وحلول الثني الآلية النهائية.

لمساعدة الشركات المصنعة في جميع أنحاء العالم على الانتقال من التشكيل اليدوي التقليدي إلى الإنتاج الآلي الذكي.

كيف تعمل ماكينات ثني الأنابيب CNC الدقيقة

إن الحديثة آلة ثني الأنابيب CNC عبارة عن نظام آلي يستخدم التحكم العددي بالكمبيوتر لثني الأنابيب والمواسير بدقة وتكرار استثنائيين. يعتمد مبدأ العمل الأساسي على عملية ثني السحب الدوار : يتم تثبيت الأنبوب على قالب الثني، ويدور ذراع الثني حول القالب، مما يشكل المادة تدريجيًا إلى زاوية ونصف قطر محددين مسبقًا.

يتكون نظام الثني الدقيق الكامل من خمسة مكونات رئيسية تعمل معًا كنظام متكامل:

Bend Die : أداة التشكيل الأساسية التي تحدد نصف قطر الانحناء

قالب المشبك : يؤمن الأنبوب بقوة ضد قالب الانحناء لمنع الانزلاق

قالب الضغط : يطبق قوة يمكن التحكم بها للحفاظ على الأنبوب في مواجهة قالب الانحناء، مما يمنع التسطيح على نصف القطر الخارجي

الشياق ： يوفر دعمًا داخليًا لمنع الانهيار أو التجاعيد أو التشوه البيضاوي - وهو أمر مهم بشكل خاص للأنابيب ذات الجدران الرقيقة والانحناءات ذات نصف القطر الضيق

قالب الممسحة : يتم وضعه عند نقطة الظل لمنع التجاعيد على نصف القطر الداخلي، مما يضمن سطحًا أملسًا

تتميز آلة ثني الأنابيب CNC الخاصة بـ SLS Machinery بأنظمة محرك مؤازرة كهربائية بالكامل . بالمقارنة مع الآلات الهيدروليكية التقليدية، فهي تحقق إمكانية تكرار ذراع الانحناء بدرجة تصل إلى ±0.05 درجة وتوفر توفيرًا في الطاقة يصل إلى 70% ، مع تشغيل أكثر هدوءًا ونظافة وعدم وجود خطر تسرب الزيت. تم تجهيز الماكينات بأنظمة تحكم متعددة المحاور تدير بدقة ثلاث معلمات مهمة: درجة الانحناء (DOB)، والمسافة بين الانحناءات (DBB)، ومستوى الانحناء (POB)، مما يتيح الانحناء المعقد متعدد المستويات ثلاثي الأبعاد والتشكيل الحر بنصف القطر المتغير..

المزايا الرئيسية: لماذا تختار أدوات ثني الأنابيب CNC الدقيقة

دقة واتساق لا مثيل لهما : يزيل الخطأ البشري، ويضمن نتائج متطابقة من الجزء الأول إلى الجزء الألف - يفي بالمعايير الصارمة في مجال الطيران والسيارات وغيرها من الصناعات ذات الطلب العالي.

كفاءة عالية ومعدلات خردة منخفضة : تعمل البرمجة الآلية والتغييرات السريعة للأدوات على تقليل أوقات الدورة؛ تعمل محاكاة البرامج على تحسين المسارات لتقليل هدر المواد.

يتعامل مع الأشكال الهندسية المعقدة : يؤدي بسهولة الانحناءات متعددة المستويات، والثني باليد اليسرى واليمنى، وتشكيل الملف - مما يجعل تصميمات المبادلات الحرارية المدمجة وعالية الأداء ممكنة.

توافق واسع للمواد : مع تكوينات الأدوات والشياق المناسبة، يتعامل مع النحاس والفولاذ المقاوم للصدأ والألمنيوم والتيتانيوم والعديد من مواد الأنابيب الأخرى.

التطبيقات الرئيسية: دعم تشكيل الأنابيب عبر الصناعات الأساسية

تلعب معدات الثني الدقيقة الخاصة بشركة SLS Machinery دورًا حيويًا في قطاعات التصنيع المتعددة :

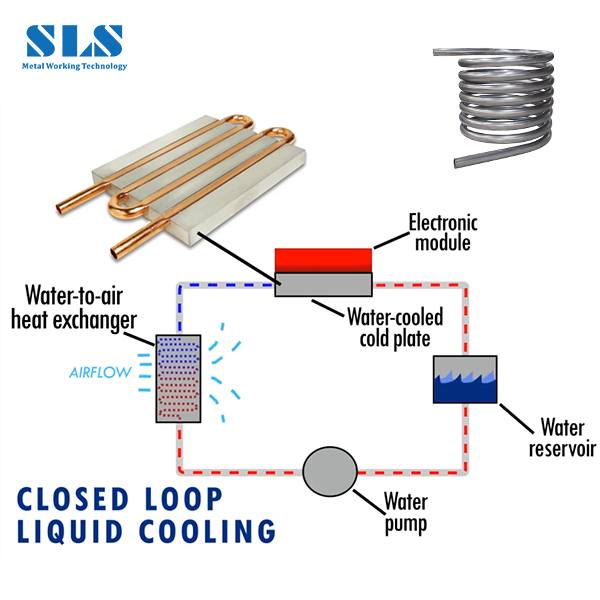

تصنيع المبادلات الحرارية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) : هذا هو مجال التطبيق الأكثر أهمية. سواء كانت الأنابيب النحاسية على شكل حرف U والملفات السربنتينية في مكثفات ومبخرات مكيفات الهواء، أو الأنابيب الحلزونية المصنوعة من الفولاذ المقاوم للصدأ في المبادلات الحرارية الصناعية، فإن الثني الدقيق يضمن مسارات تدفق سلسة وأقصى سطح لنقل الحرارة لتحسين كفاءة الطاقة. تتعامل معدات SLS Machinery مع أنابيب النحاس والفولاذ المقاوم للصدأ ذات الجدران الرقيقة دون تجعد أو تشوه - مما يحافظ على أداء المبادل الحراري.

إنتاج الأجهزة المنزلية : من أفران الميكروويف والأفران وغسالات الأطباق إلى سخانات المياه والغسالات - تتطلب العديد من عناصر التسخين الكهربائية ومكونات الأنابيب ثنيًا دقيقًا.

صناعة السيارات : تستخدم في خطوط الوقود وأنابيب الفرامل وإطارات المقاعد وأنابيب نظام الإدارة الحرارية في مركبات الطاقة الجديدة.

المعدات التجارية والصناعية : يغطي التطبيقات في الآلات الغذائية، وأدوات التشخيص الطبية، ومعدات تصنيع أشباه الموصلات، وغيرها من المجالات التي تتطلب متطلبات الدقة والنظافة.

ماكينات SLS: شريكك في تكنولوجيا تصنيع الأنابيب

باعتبارها شركة مصنعة محترفة تركز على معدات معالجة الأنابيب، فإن SLS Machinery لا تقدم فقط آلات ثني الأنابيب CNC القياسية وآلات التشكيل النهائي. تكمن قوتنا الأساسية في تقديم حلول كاملة — بدءًا من تصميم الأدوات المخصصة (المغزلات، وقوالب الثني، وما إلى ذلك) إلى الآلات المخصصة بالكامل استنادًا إلى رسوماتك المحددة ومتطلبات الإنتاج.

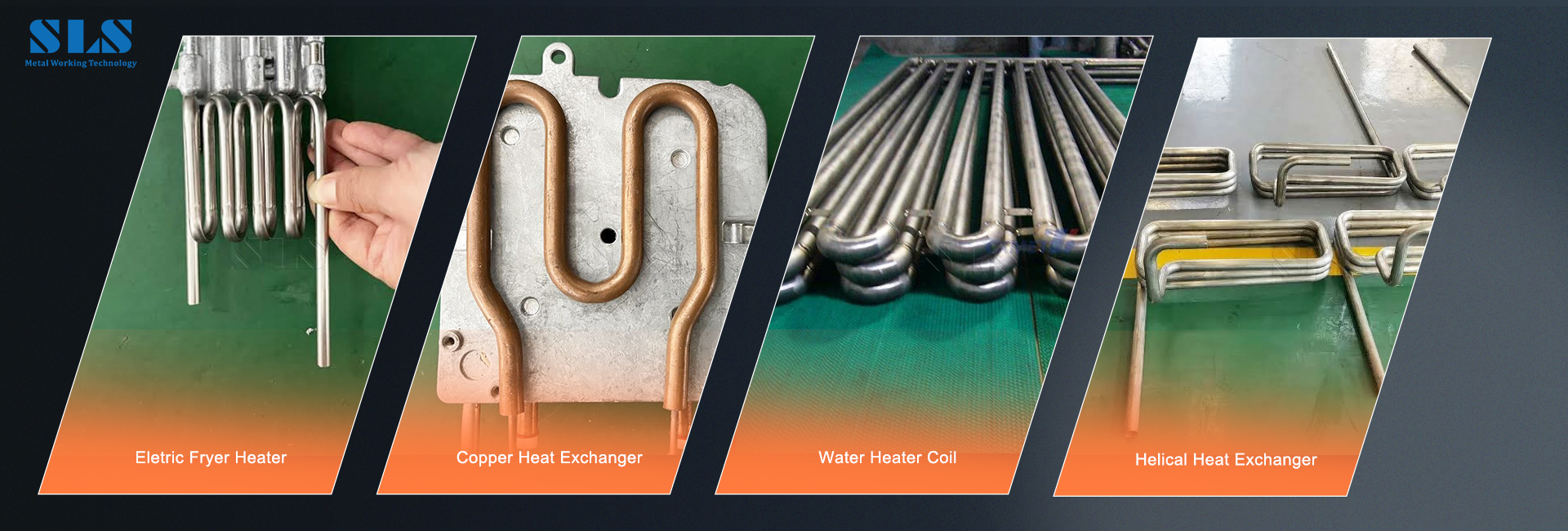

تشمل مشاريعنا المكتملة مؤخرًا ملفات المبادل الحراري النحاسي (ثني الأنابيب النحاسية)، وأنابيب التسخين الحلزونية، والملفات المربعة المصنوعة من الفولاذ المقاوم للصدأ - مما يوضح مرونة عملياتنا في التعامل مع المواد المختلفة والمقاطع العرضية والأشكال الهندسية المعقدة.

بدءًا من تقييم المشروع وتصميم العمليات وحتى تسليم المعدات والدعم الفني، تكرس شركة SLS Machinery جهودها لمساعدتك على تحسين عمليات الإنتاج لديك وتعزيز القدرة التنافسية للمنتج. اتصل بنا لمناقشة احتياجاتك المحددة.
