في صناعة تصنيع المعادن، هناك فكرة خاطئة مكلفة يكتشفها العديد من أصحاب المتاجر فقط بعد الاستثمار في معدات باهظة الثمن: إن آلة الثني CNC الباهظة الثمن لا تضمن الانحناءات المثالية. يكمن السر الحقيقي للدقة في شيء أصغر كثيرًا ولكنه أكثر أهمية بكثير، ألا وهو أداة ثني الأنبوب التي تمس المادة فعليًا.
في SLS Machinery ، رأينا العديد من الشركات المصنعة تعاني من مشكلات الجودة على الرغم من امتلاكها لآلات من الدرجة الأولى. الحقيقة بسيطة: جهازك يوفر الطاقة، ولكن قوالب الثني المخصصة الخاصة بك توفر الدقة. دعونا نستكشف لماذا تستحق أدوات ثني الأنابيب اهتمامًا أكبر بكثير مما تحظى به عادةً.
لماذا تعتبر الأدوات هي 'الروح' الحقيقية للانحناء
إن ثني السحب الدوار هو عملية فيزيائية معقدة. عندما تقوم بثني أنبوب، تؤثر عليه قوى متعددة في وقت واحد: الشد من الخارج، والضغط من الداخل، والاحتكاك في كل مكان. إذا لم يتم تصميم قوالب ثني الأنابيب الخاصة بك بشكل صحيح، فسوف تواجه مشاكل مثل:
التجاعيد على نصف القطر الداخلي
ترقق الجدار المفرط
خدش السطح ووضع العلامات
عدم تناسق الأبعاد بين الأجزاء

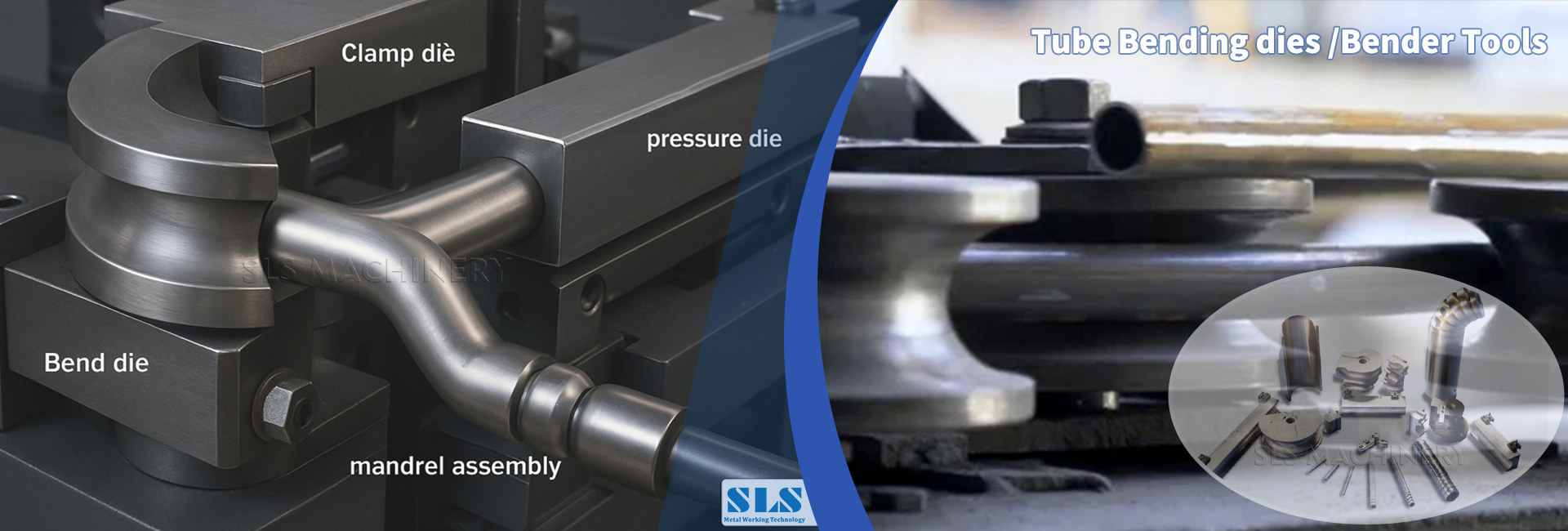

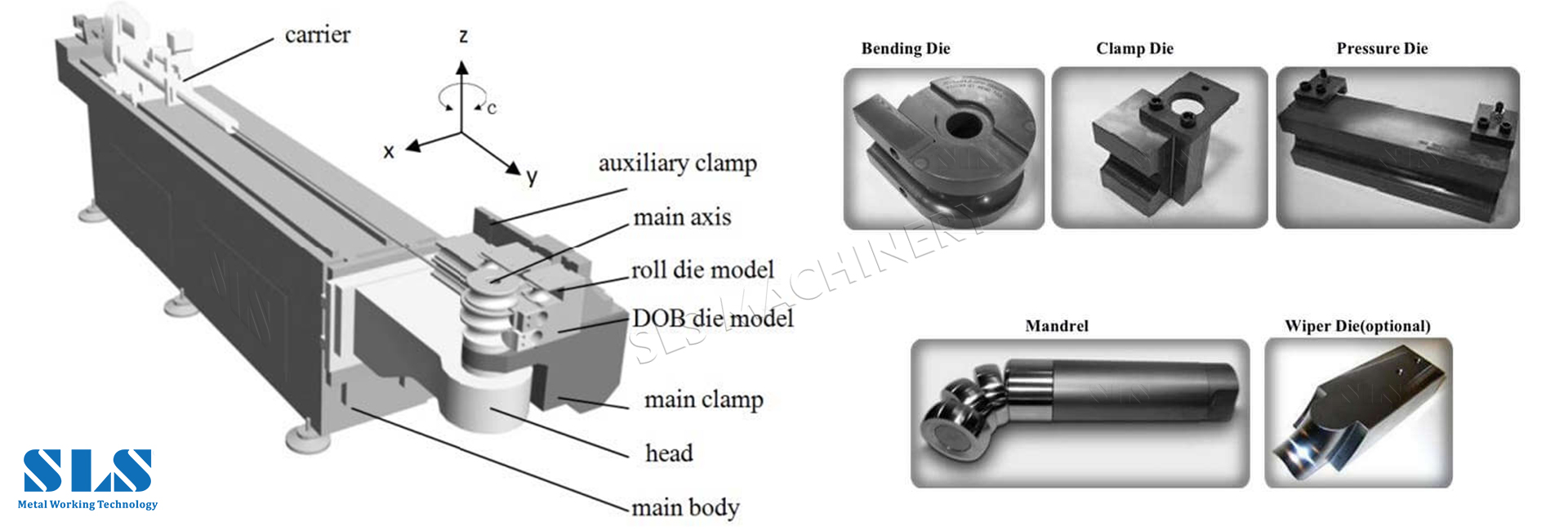

يتكون نظام عالي الأداء أدوات ثني السحب الدوار من خمسة مكونات مهمة يجب أن تعمل معًا كنظام موحد:
Bend Die : هذه هي أداة التشكيل الأساسية التي تحدد نصف قطر خط الوسط الخاص بك. إنه العمود الفقري لعمليتك بأكملها.
قالب المشبك : يقوم هذا المكون بتثبيت الأنبوب في قالب الانحناء ويبدأ حركة المواد الخاضعة للتحكم. إذا كان قالب المشبك الخاص بك لا يمسك بشكل صحيح، فلا شيء آخر مهم.
قالب الضغط : يُطلق عليه أيضًا قالب التابع، وهو يطبق قوة متسقة ويتبع الأنبوب خلال الانحناء، مما يمنع التشوه في نصف القطر الخارجي.
قالب الممسحة : يمنع ذلك التجاعيد عند نقطة الظل عن طريق التحكم في الضغط على نصف القطر الداخلي. بالنسبة لثني نصف القطر الضيق، فإن قالب الممسحة عالي الجودة غير قابل للتفاوض.
الشياق : يوفر الدعم الداخلي للحفاظ على سمك الجدار ومنع الانهيار. ربما يكون هو شياق ثني الأنبوب العنصر الأكثر سوء فهم ولكنه أساسي للتطبيقات الصعبة.
عند فشل الأدوات القياسية: حالة الحلول المخصصة
غالبًا ما تفشل للاستخدام قوالب الانحناء المخصصة الجاهزة عندما تواجه تحديات هندسية محددة. هنا عندما تحتاج إلى التفكير في تصميم أدوات ثني الأنبوب المخصصة :
ثني الأنبوب ذو الجدار الرقيق
وكلما أصبحت الجدران أرق، يختفي هامش الخطأ. تكافح الأدوات القياسية للتحكم في تدفق المواد. يتطلب ذلك شياقًا متخصصة مثل التصميمات متعددة الكرات وأنظمة أدوات التعشيق المتقدمة التي تحتوي على المادة وتمنع البثق عند خط الفراق.
في شركة SLS Machinery ، نوصي باستخدام أدوات التعشيق العكسي والشفرات لتطبيقات الفولاذ المقاوم للصدأ ذات الجدران الرقيقة. يعمل تحسين التصميم هذا على استقرار علاقة الأدوات ميكانيكيًا طوال دورة الثني، مما يحسن إمكانية التكرار حتى مع التآكل البسيط للآلة.
ضيق نصف القطر الانحناء
عندما يكون نصف قطر خط الوسط الخاص بك أصغر من مرة ونصف قطر الأنبوب، فأنت تدخل منطقة خطرة. يزداد خطر انبعاج الجدار الداخلي وترقق الجدار الخارجي بشكل كبير. يصبح المصنوع بدقة قالب الممسحة أمرًا ضروريًا، ويصبح اختيار الشياق الخاص بك أمرًا بالغ الأهمية.
يحدد — عامل الجدار القطر الخارجي مقسومًا على سمك الجدار — مقدار الدعم الذي تحتاجه. بالنسبة لعوامل الجدار التي تزيد عن السبعين، فأنت في منطقة ذات جدران رقيقة تتطلب أنواعًا متخصصة من شياكة ثني الأنابيب.
مواد عالية القيمة
عند العمل مع الفولاذ المقاوم للصدأ، أو Inconel، أو غيرها من السبائك الغريبة، فإن تشطيب السطح أمر بالغ الأهمية. غالبًا ما تترك الأدوات القياسية علامات غير مقبولة. تعمل أنظمة أدوات التعشيق على التخلص من مشكلات المحاذاة بين قوالب المشابك والضغط، مما يؤدي فعليًا إلى إزالة علامات الأداة وحماية المواد باهظة الثمن.
فهم تكنولوجيا الشياق

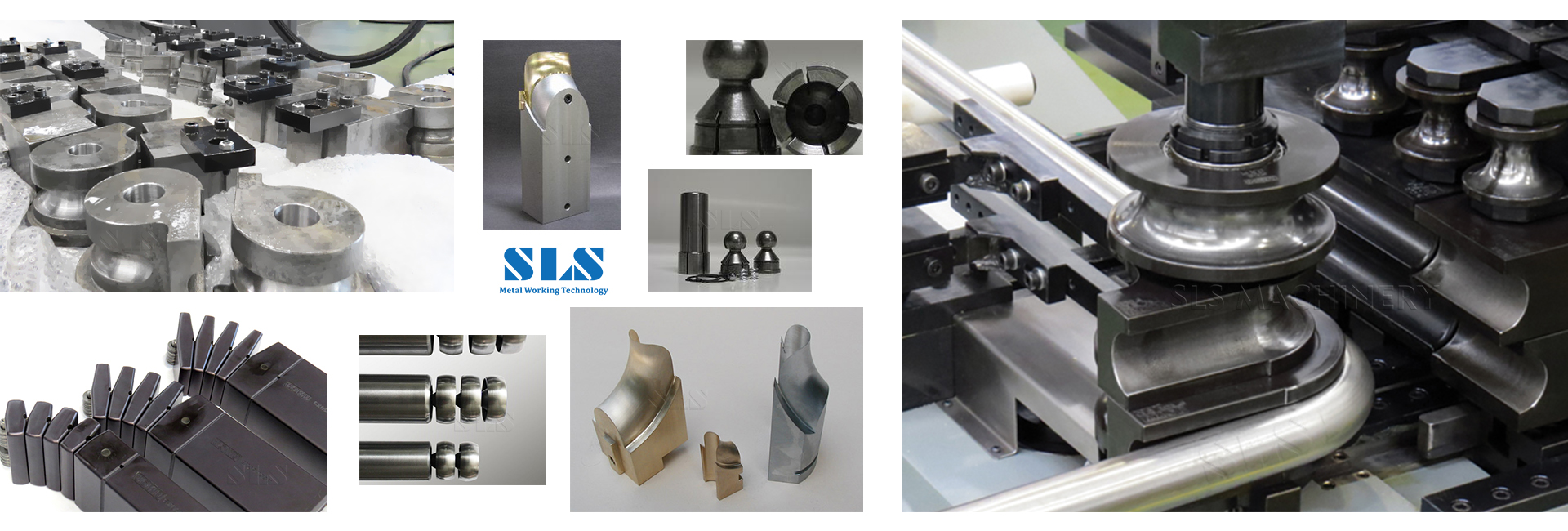

يستحق اهتمامًا شياق ثني الأنبوب خاصًا لأنه غالبًا ما يكون مفتاح الانحناءات الصعبة الناجحة. تخدم المختلفة أنواع شياق ثني الأنبوب أغراضًا مختلفة:
شياكة التوصيل : بسيطة وموثوقة لانحناءات نصف القطر الأكبر مع أنابيب حائط أثقل. غالبًا ما يتم استخدامها بدون قالب ممسحة.
شياكة الكرة : النوع الأكثر شيوعًا لوظائف الثني المختلفة. يتم تحديد عدد الكرات - عادةً من واحد إلى ستة، ولكن في بعض الأحيان يصل إلى عشرة للمشاريع المعقدة - بواسطة عامل الجدار وعامل D وهو القطر الخارجي مقسومًا على نصف قطر خط الوسط.
شياكة ذات طرف مُشكل : مجموعة متنوعة من شياكة التوصيل مع نصف قطر مقطوع في الطرف ليتناسب مع الانحناء، مما يوفر المزيد من الدعم الداخلي. هذه فعالة لأنابيب المبادل الحراري.
شياكة رقيقة الجدار : مصممة لعوامل الجدار التي يبلغ طولها سبعين أو أكثر وأنصاف أقطار ضيقة. تتعامل الإصدارات ذات الجدران الرقيقة للغاية مع عوامل الجدار التي تزيد عن مائتي، والتي توجد عادة في تطبيقات الفضاء الجوي.
كما أن مواد الشياق لها أهمية كبيرة. ويفضل سبائك الألومنيوم والبرونز للفولاذ المقاوم للصدأ والإنكونيل لتقليل الاحتكاك ومنع التهيج. يعمل الفولاذ المقسى المطلي بالكروم بشكل أفضل مع الألومنيوم والنحاس والفولاذ الطري.
نهج النظام: ما وراء المكونات الفردية
لقد تجاوز الحاصل على براءة اختراع تصميم أدوات ثني الأنابيب الرائدة في الصناعة المكونات الفردية. يقوم مفهوم نظام أدوات التعشيق بقفل المشبك ويموت الضغط على قالب الثني ميكانيكيًا، مما يحقق محاذاة ذاتية مثالية. هذا:
يقلل من وقت الإعداد بشكل كبير
يخفض خردة المواد
يعوض عن تآكل الآلة
يلغي عمليا علامات الأداة
هذه هي الفلسفة التي تقدمها شركة SLS Machinery إلى ورشة العمل الخاصة بك. نحن لا نبيع القوالب فحسب، بل إننا نصمم أنظمة كاملة لأدوات ثني السحب الدوارة . يقوم خبراؤنا بتحليل خصائص المواد وعامل الجدار ونصف قطر الانحناء ونوع الماكينة لتصميم مجموعة متطابقة تعمل كوحدة واحدة.
العثور على يموت الانحناء البديل

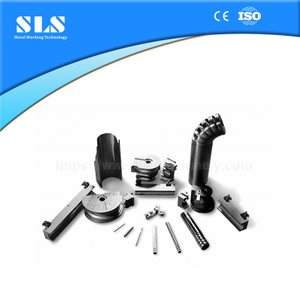

عندما تحتاج إلى قوالب ثني بديلة ، فلديك خيارات. تقدم العديد من الشركات المصنعة أدوات لثني الأنابيب الهيدروليكية وأدوات ثني الأنابيب CNC من المخزون. ولكن للحصول على الأداء الأمثل، ضع في اعتبارك هذه العوامل:
مواد الأدوات : قوالب عالية الجودة مصنوعة من سبائك الفولاذ المختارة ذات الصلابة العالية، والمعالجة بالحرارة للحصول على أقصى قدر من القوة. يضمن الطحن والطحن الدقيق توجيه الأنبوب بسلاسة وتقليل الاحتكاك.
المعالجات السطحية : يمكن للطبقات المختلفة إطالة عمر الأداة وتحسين الأداء باستخدام مواد معينة.
التوافق : تأكد من أن أدوات ثني الأنبوب الخاصة بك متوافقة مع جهازك المحدد. تقدم بعض الشركات المصنعة أدوات لثني Pines وغيرها من المعدات القديمة.
نصائح عملية لاستكشاف الأخطاء وإصلاحها
إذا كنت تواجه مشاكل في الانحناء، فإليك عمليات فحص سريعة لقوالب ثني الأنابيب الخاصة بك :
بالنسبة لمشكلات قالب المشبك : إذا انزلق الأنبوب في المشبك، فتحقق مما إذا كان قالب المشبك قد وصل إلى القاع على قالب الانحناء. إذا اتصلوا ببعضهم البعض، فلن يؤدي أي قدر من الضغط إلى إنشاء قبضة محكمة. حاول طحن كمية صغيرة من وجه قالب المشبك.
لمشاكل قالب الضغط : غالبًا ما يمكن التخلص من التجاعيد عن طريق زيادة قوة ضغط القالب. لكن أولاً، تأكد من عدم ملامسة قالب الضغط لقالب الثني - وينطبق نفس الإصلاح، مع إزالة المواد بزيادات صغيرة.
بالنسبة لمشاكل الشياق : تتعلق معظم مشكلات الشياق بالحجم أو الموضع. ينبغي ضبط الطرف الأمامي لساق الشياق بعد نقطة التماس. إن ثني كرات الشياق بدلاً من الساق يضر بالجودة.
الخلاصة: الدقة مدمجة في كل أداة
في السوق التنافسية اليوم، يؤثر تقليل الخردة ووقت الإعداد بشكل مباشر على أرباحك النهائية. يعد الاستثمار في عالية الجودة والمصممة خصيصًا أدوات ثني الأنابيب أحد القرارات ذات العائد الأعلى التي يمكنك اتخاذها.
سواء كنت تقوم بثني أنظمة عوادم السيارات المعقدة، أو مكونات الفضاء الجوي، أو الدرابزين البسيط، تذكر: توفر الماكينة الطاقة، ولكن قوالب الثني المخصصة توفر الدقة. عندما يتم تصميم أدوات ثني الأنابيب بشكل صحيح، ينخفض وقت الإعداد، وتقل الخردة، ويصبح الأداء قابلاً للتنبؤ به.
في SLS Machinery ، نحن ندرك أن كل انحناء يمثل تحديات فريدة من نوعها - فسلوك المواد، وسمك الجدار، ونصف قطر الخط المركزي، وحجم الإنتاج كلها تؤثر على متطلبات الأدوات. ولهذا السبب نقوم بتصميم وتصنيع الأدوات المخصصة وفقًا لمواصفاتك الدقيقة.
إذا كنت تواجه مشكلات في الجودة، أو تبدأ مشروعًا جديدًا، أو ترغب ببساطة في تحسين عملياتك الحالية، فاتصل بشركة SLS Machinery اليوم. اسمح لنا بتصميم الأدوات التي تفتح الإمكانات الكاملة لعمليات الثني الخاصة بك.
