هل لاحظت يومًا حوافًا خشنة وخشنة بعد قطع الأنابيب المعدنية؟ تعتبر النتوءات أكثر من مجرد مصدر إزعاج تجميلي - فهي تخلق مخاطر تتعلق بالسلامة، وتعقد عملية التجميع النهائية، وتضيف أعمال تشطيب ثانوية مكلفة. تكمن الأسباب الجذرية ل نتوءات قطع الأنابيب في سلوك المواد، ومعلمات القطع، وحالة الأداة وإعداد الماكينة. يشرح هذا الدليل سبب تشكل نتوءات على آلات قطع الأنابيب من النوع المنشاري - بدءًا من آلة قطع الأنابيب اليدوية إلى آلة قطع الأنابيب شبه الأوتوماتيكية وآلة قطع الأنابيب الأوتوماتيكية بالكامل - وكيفية التحكم فيها للحصول على قطع أكثر نظافة وأمانًا.
في SLS Machinery، تم تصميم آلة قطع الأنابيب CNC وأنظمة قطع الأنابيب بالمنشار البارد الدائري وفقًا لمبادئ القطع الخالية من اللدغات: إطارات الماكينة الصلبة، والتثبيت الهيدروليكي الدقيق، وأدوات شفرة المنشار HSS المطابقة . بدءًا من خطوط عوادم السيارات وحتى الأثاث الفولاذي وتصنيع أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، توفر أجهزتنا قطعًا سلسة ومربعة مع الحد الأدنى من المناطق المتأثرة بالحرارة وبدون إزالة نتوءات ثانوية. يستعرض هذا الدليل أسباب النتوءات وأنواعها وطرق الوقاية وخطوات استكشاف الأخطاء وإصلاحها حتى تتمكن من تحقيق أقصى استفادة من عمليات قطع الأنابيب.

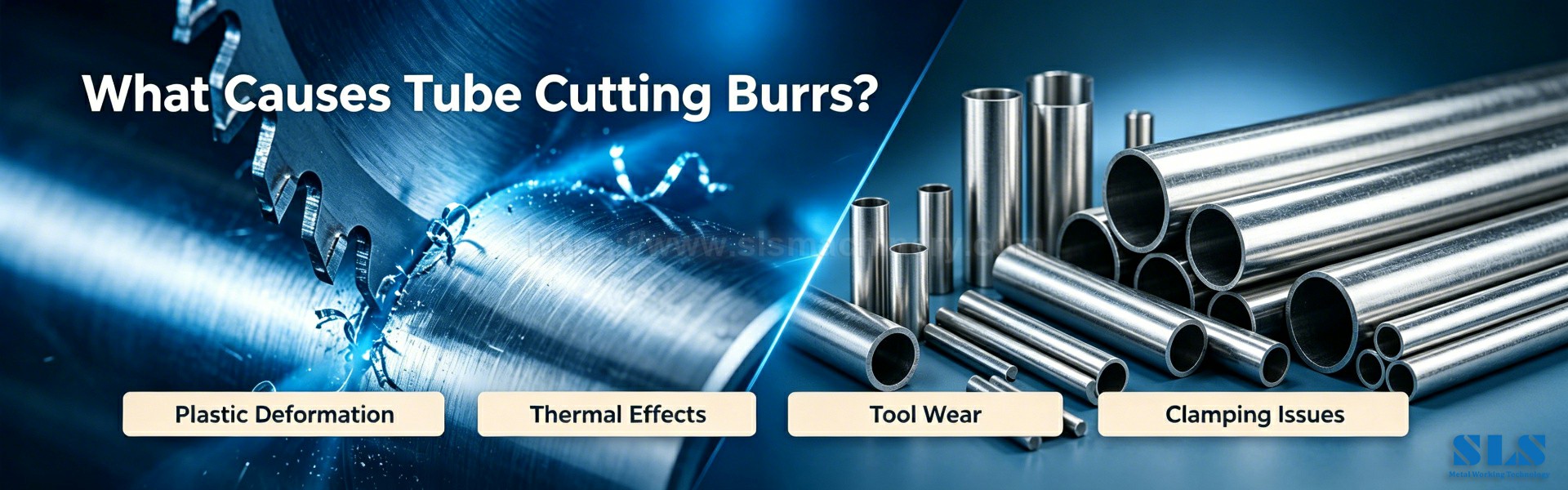

عندما يتم قطع الأنبوب، يمكن أن يتعرض المعدن عند نقطة الخروج لتشوه البلاستيك. وبدلاً من الانفصال بشكل نظيف، تتمدد المادة أو تنحني للخارج، لتشكل نتوءات. يحدث هذا لأن قوة القطع تدفع المعدن بدلاً من تقطيعه بشكل نظيف. الأنابيب ذات الجدران الرقيقة أو الهياكل المرنة معرضة بشكل خاص لهذه المشكلة، لأنها لا تستطيع مقاومة ضغط القطع بشكل جيد. والنتيجة هي حافة مرتفعة أو رفرف يبرز من السطح المقطوع. في عملية قطع الأنابيب بالمنشار البارد باستخدام شفرة منشار HSS حادة ، تعمل سرعة القطع المنخفضة وحركة الأسنان الشبيهة بالطحن على تقليل تدفق البلاستيك، وهذا هو السبب في أن النشر البارد هو المعيار الصناعي لأعمال الأنابيب الحساسة لللدغ.
القطع يولد الحرارة. إذا كانت هذه الحرارة مرتفعة جدًا أو مركزة جدًا، فقد تؤدي إلى تليين المعدن بالقرب من القطع أو إذابته جزئيًا. تفقد هذه المنطقة الناعمة قوتها، مما يتسبب في تدفق المادة أو التصاقها بدلاً من أن تنكسر بشكل نظيف. يؤدي ارتفاع درجة الحرارة أيضًا إلى الأكسدة أو تغير اللون، مما يؤدي إلى إضعاف الحافة بشكل أكبر. عندما يبرد المعدن، فإنه يتصلب بحواف خشنة وغير مستوية - نتوءات. على عكس المنشار الاحتكاكي الساخن، يقوم المنشار البارد الدائري بإزالة المواد من خلال الطحن بسرعة شفرة منخفضة، مما يحافظ على برودة قطعة العمل ويمنع المنطقة المتأثرة بالحرارة من إنتاج نتوءات منصهرة. يعد التحكم المناسب في الحرارة - من خلال السرعة الصحيحة والتغذية واستخدام سائل التبريد - أمرًا ضروريًا لتجنب هذه المشكلة.
إذا لم يتم تشغيل أداة القطع بشكل صحيح أو إذا كانت معلمات القطع معطلة، فإن نتوءات تتشكل بسهولة. على سبيل المثال، يمكن أن يؤدي القطع ببطء شديد إلى تراكم الحرارة المفرط، في حين أن القطع بسرعة كبيرة قد لا يؤدي إلى قطع المعدن بالكامل، مما يترك حوافًا خشنة. تؤدي معدلات التغذية غير الصحيحة أو عمق القطع أيضًا إلى سحب الأداة أو اهتزازها، مما يؤدي إلى دفع المواد بدلاً من قطعها بشكل نظيف. في الآلات التي يتم التحكم فيها باستخدام الحاسب الآلي، يعد تحسين معلمات القطع - مطابقة سرعة الشفرة ومعدل التغذية وقوة التثبيت مع قطر الأنبوب وسمك الجدار - هو خط الدفاع الأول ضد تكوين نتوءات.
تزيد الشفرة الباهتة أو البالية من الاحتكاك ومقاومة القطع. لا يمكنها التقطيع عبر مادة الأنبوب بسلاسة، لذا فإنها تمزق أو تشوه الحافة بدلاً من ذلك. يؤدي هذا التآكل أيضًا إلى رفع درجة حرارة القطع، مما يزيد من الضرر الحراري. تعمل الشفرات الحادة على تقليل النتوءات عن طريق عمل قطع نظيفة بقوة وحرارة أقل. يعد الفحص المنتظم لحدة شفرة المنشار والاستبدال في الوقت المناسب أمرًا بالغ الأهمية للحفاظ على جودة القطع. تعمل شفرات HSS المتميزة مع طلاءات PVD أو TiN على إطالة العمر الحاد بشكل ملحوظ في عمليات القطع ذات الحجم الكبير.
إذا لم يتم تثبيت الأنبوب بإحكام أو كان غير مستقر أثناء القطع، فيمكن أن يتحرك أو يهتز. يؤدي عدم الاستقرار هذا إلى حدوث ضغط قطع غير متساوٍ وتعشيق الأداة، مما يؤدي إلى حواف ونتوءات غير منتظمة. الأنابيب رقيقة الجدران أو الطويلة معرضة بشكل خاص للثني أو التحول. تعمل أنظمة التثبيت الهيدروليكية في الماكينات الأوتوماتيكية على تثبيت الأنبوب بقوة خلال القطع بالكامل، بينما تمنع بكرات الدعم الترهل في قطع العمل الطويلة - وكلاهما ضروري لقطع الأنابيب بدون نتوءات . في الآلات اليدوية، يجب على المشغل تطبيق قوة تثبيت ثابتة يدويًا، وهو أحد الأسباب التي تجعل من الصعب تكرار التحكم في الأزيز.
نصيحة: افحص حدة الشفرة بانتظام وحافظ على سرعة القطع المناسبة لتقليل تشوه البلاستيك وتراكم الحرارة الذي يسبب نتوءات بعد قطع الأنبوب.

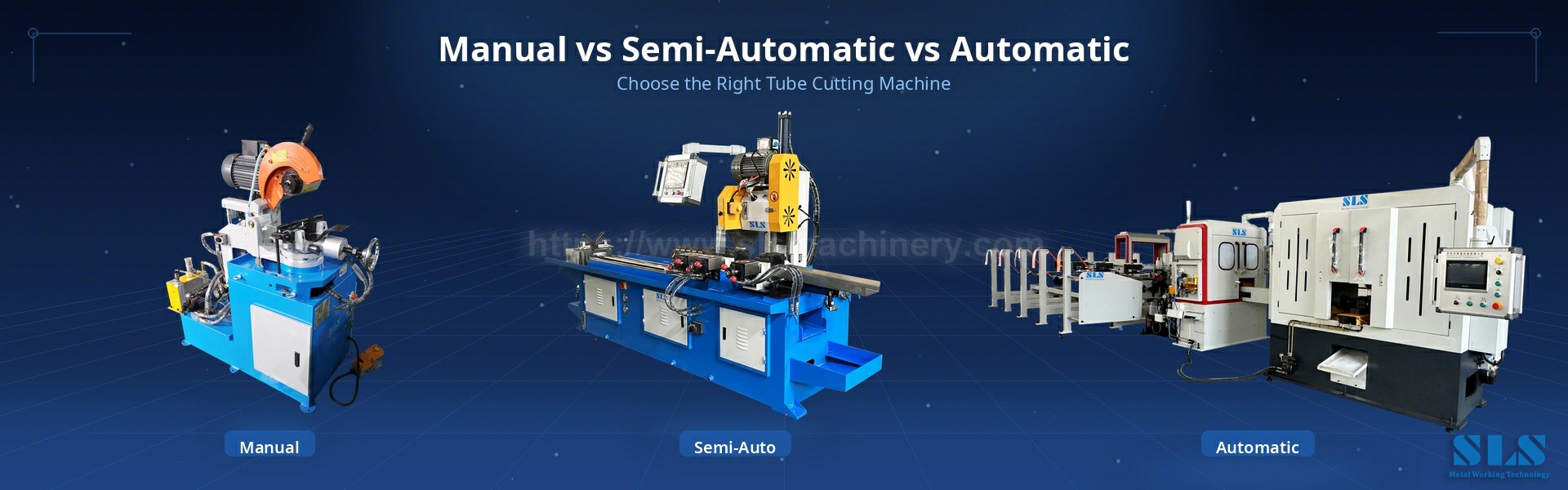

يؤثر نوع آلة قطع الأنابيب التي تختارها بشكل مباشر على التحكم في الأزيز والإنتاجية والتكلفة. تنقسم آلات قطع الأنابيب من النوع المنشاري إلى ثلاث فئات رئيسية - يدوية وشبه آلية وتلقائية بالكامل. يساعدك فهم الاختلافات بينهما على اختيار المعدات المناسبة لاحتياجات الإنتاج الخاصة بك.
تتطلب آلة قطع الأنابيب اليدوية من المشغل تغذية الأنبوب وتثبيت قطعة العمل وخفض شفرة المنشار يدويًا. تعتمد سرعة القطع وضغط التغذية وتطبيق سائل التبريد على مهارة المشغل واتساقه.
· المزايا: أقل تكلفة أولية. بناء بسيط وسهولة الصيانة؛ أقصى قدر من المرونة للدفعات الصغيرة والتغييرات المتكررة في الحجم؛ لا مهارات البرمجة المطلوبة
· العيوب: حجم الثقب يختلف باختلاف تقنية المشغل. سرعة الإنتاج بطيئة. ارتفاع العمل البدني. من الصعب الحفاظ على قوة تثبيت ثابتة، مما يزيد من خطر حركة الأنبوب وتكوين نتوءات
· الأفضل لـ: ورش العمل الصغيرة، وأعمال الصيانة، وتشغيل النماذج الأولية، والقطع العرضي للأحجام المختلطة
نظرًا لأنه يتم التحكم في التغذية والمشابك يدويًا، تميل الآلات اليدوية إلى إنتاج نتائج أكثر تنوعًا - يمكن للمشغل الماهر أن يقطع بشكل نظيف، ولكن من الصعب الحفاظ على التكرار عبر الورديات.
تقوم آلة قطع الأنابيب شبه الأوتوماتيكية بأتمتة جزء من الدورة - عادةً ما يكون التثبيت أو نزول الشفرة أو توقف الطول - بينما يستمر المشغل في تحميل الأنبوب وتشغيل الدورة. يؤدي هذا إلى إزالة الإجراءين البشريين الأكثر تنوعًا: قوة التثبيت وتغذية الشفرة.
· المزايا: قوة تثبيت وقطع أكثر اتساقًا من الآلات اليدوية، مما يقلل من اختلاف الأزيز؛ إنتاج أعلى مع مشغل واحد؛ التثبيت الهيدروليكي أو الهوائي يمنع حركة الأنبوب؛ توقفات الطول تعمل على تحسين دقة موضع القطع؛ تكلفة معتدلة
· العيوب: لا يزال المشغل يتولى التحميل والتفريغ، لذا فإن وقت الدورة محدود بالسرعة البشرية؛ أقل مرونة للبرامج المعقدة متعددة الطول من CNC الكامل؛ لا يزال تغيير الدفعة يستغرق وقتًا
· الأفضل لـ: الإنتاج متوسط الحجم لأحجام الأنابيب القياسية، ومحلات العمل التي تحتاج إلى جودة متسقة دون الاستثمار في التشغيل الآلي الكامل
تعد الآلات شبه الأوتوماتيكية هي الخيار الأكثر شيوعًا للشركات المصنعة الصغيرة والمتوسطة التي تقوم بالترقية من القطع اليدوي. بفضل التثبيت التلقائي والتغذية المتسقة للشفرة، فإنها توفر بالفعل نتوءات أقل بكثير من التشغيل اليدوي.
تتعامل آلة قطع الأنابيب الأوتوماتيكية (وبديلها CNC، آلة قطع الأنابيب CNC ) مع الدورة بأكملها دون تدخل المشغل: التغذية التلقائية من حزمة أو مجلة، تحديد موضع الطول الذي يتم التحكم فيه مؤازرًا، التثبيت التلقائي، نزول الشفرة، القطع والتفريغ الجزئي. جميع المعلمات - سرعة الشفرة، ومعدل التغذية، وضغط التثبيت، وتدفق سائل التبريد - مبرمجة وقابلة للتكرار بنفس القيم في كل دورة.
· المزايا: أعلى مستوى من الاتساق الخالي من النتوءات لأن كل معلمة يتم التحكم فيها بواسطة البرنامج وتكون متطابقة في كل قطعة؛ إنتاجية عالية جدًا مع مشغل واحد يدير عدة آلات؛ تعمل التغذية المؤازرة والتثبيت الهيدروليكي على تقليل تشوه البلاستيك؛ تغيير الطول والزاوية القابلة للبرمجة في ثوانٍ؛ التكامل مع الخطوط الآلية للتصنيع بكميات كبيرة
· العيوب: أعلى استثمار أولي؛ يتطلب مهارات البرمجة وتدريب المشغلين؛ صيانة أكثر تعقيدًا (الأنظمة الهيدروليكية والمؤازرة وPLC)؛ أقل اقتصادا للدفعات الصغيرة جدا
· الأفضل لـ: الإنتاج بكميات كبيرة مثل خطوط عوادم السيارات، وإطارات الأثاث الفولاذي، ومكونات التدفئة والتهوية وتكييف الهواء (HVAC)، وتصنيع الأنابيب بكميات كبيرة
في الآلات الأوتوماتيكية، يصبح قطع الأنابيب الخالية من النتوءات بمثابة قدرة للآلة بدلاً من مهارة المشغل. تنتج المعلمات المبرمجة والتثبيت المتزامن وتغذية الشفرة التي يتم التحكم فيها أنظف القطع وأكثرها تكرارًا من بين الأنواع الثلاثة.
سوف ينتج عن نفس الأنبوب والشفرة والمادة نتائج مختلفة للحرق على أنواع مختلفة من الماكينات:
· يدوي: نتوءات متغيرة حسب تقنية المشغل؛ أعلى خطر لحركة الأنبوب والاهتزاز أثناء القطع
· شبه تلقائي: التثبيت المتسق يزيل حركة الأنبوب؛ يأتي اختلاف الأزيز بشكل أساسي من حالة الشفرة واختيار السرعة
· تلقائي/CNC: معلمات قابلة للتكرار بالكامل؛ يقتصر التحكم في الأزيز بشكل أساسي على حدة الشفرة وبرمجة المعلمات الصحيحة
عند اختيار آلة، قم بمطابقة مستوى الأتمتة مع أحجام الدُفعات ومتطلبات الجودة والميزانية لديك. تبدأ العديد من الشركات المصنعة بآلة نصف أوتوماتيكية ثم تقوم بالترقية إلى آلة أوتوماتيكية أو CNC مع نمو الكميات.
عند العمل مع عمليات آلة قطع الأنابيب ، سوف تواجه عدة أنواع من الأزيز. تساعد معرفة كل منها على تشخيص المشكلات واختيار الحل الصحيح. فيما يلي النتوءات الأكثر شيوعًا التي ستراها:
تتشكل نتوءات بواسون بسبب تشوه البلاستيك أثناء القطع. عندما تضغط الأداة على المعدن المرن، تتدفق المادة بشكل جانبي، مما يخلق حافة مرتفعة على طول خط القطع. تبدو هذه النتوءات عادةً على شكل لوحات أو شفاه رفيعة وممدودة تخرج من حافة الأنبوب. غالبًا ما تحدث على معادن أكثر ليونة أو جدران رقيقة، حيث تتمدد المادة بسهولة بدلاً من أن تنكسر بشكل نظيف.
· تظهر على طول حافة القطع
· اللوحات الرقيقة والحادة في بعض الأحيان
· ناجم عن تدفق المواد بشكل جانبي
· أكثر شيوعا في المعادن اللدنة
تحدث نتوءات متدحرجة عندما تخرج أداة القطع من المادة وتلتف الحافة أو تطوى. يعد هذا أمرًا نموذجيًا في الطحن أو الحفر ولكن يمكن أن يحدث أيضًا في قطع الأنابيب إذا تم سحب الشفرة أو كان معدل التغذية غير مثالي. يشبه الثقب شفة صغيرة ملتوية أو رفرفًا متدحرجًا على الحافة، وغالبًا ما يكون أكثر سمكًا وصلابة من نتوءات بواسون.
· اللوحات ذات الحواف السميكة والملتفة
· نتيجة خروج أداة سحب المادة
· يمكن أن يتداخل مع التجميع أو يسبب الإصابة
تظهر نتوءات الاختراق عندما تتمزق المادة بشكل غير متساو عند مخرج القطع. بدلاً من اللمسة النهائية الناعمة، تبدو الحافة خشنة أو ممزقة. يحدث هذا عندما تتجاوز قوة القطع قوة المادة أو عندما لا يتم دعم الأنبوب بشكل صحيح، مما يؤدي إلى كسره بشكل غير منتظم. غالبًا ما تكون هذه النتوءات خشنة وهشة، ويمكن أن تخلق تركيزات إجهاد في الجزء النهائي.
· حواف خشنة وممزقة
· تشكل من كسر المواد غير المنضبط
· شائع في الأنابيب الهشة أو ذات الجدران السميكة
· يمكن أن يسبب تركيزات التوتر
تحدث نتوءات القطع في المرحلة النهائية عندما ينفصل الجزء عن الأنبوب المتبقي. قد تترك الشفرة نتوءًا صغيرًا أو حافة خشنة عند اكتمال القطع. يعد هذا النوع من النتوءات شائعًا بشكل خاص في عمليات القطع أو القطع . عادة ما تكون حافة صغيرة ومرتفعة ولكنها يمكن أن تكون حادة أو غير مستوية إذا كانت الشفرة باهتة أو كانت المعلمات معطلة.
· يقع على خط الفراق
· نتوءات صغيرة أو حواف خشنة
· ترتبط بحدة الشفرة وسرعتها
· يؤثر على جودة الجزء النهائي
نصيحة: افحص نوع الثقب عن كثب بعد القطع. تساعدك مطابقة خصائص الأزيز مع أسبابها على ضبط سرعة القطع أو حدة الأداة أو التثبيت لتقليلها بشكل فعال.
تلعب سرعة القطع دورًا رئيسيًا في تكوين نتوءات أثناء قطع الأنبوب. إذا كانت السرعة بطيئة جدًا، فستقضي الأداة وقتًا طويلاً على المادة، مما يتسبب في تراكم الحرارة بشكل مفرط. تعمل هذه الحرارة على تليين المعدن بالقرب من القطع، مما يجعله عرضة للانصهار أو تشوه البلاستيك، مما يؤدي إلى نتوءات كبيرة وخشنة. من ناحية أخرى، قد لا يسمح القطع بسرعة كبيرة للأداة بقطع جدار الأنبوب بالكامل بشكل نظيف، مما يتسبب في قيام الشفرة بسحب المادة أو تمزيقها وإنشاء نتوءات خشنة.
إن العثور على سرعة القطع المناسبة يشبه الوصول إلى 'نقطة رائعة'. وبهذه السرعة، تقوم الأداة بالتقطيع بسلاسة دون ارتفاع درجة الحرارة أو السحب. بالنسبة لقطع أنابيب المنشار البارد ، تتراوح سرعات سطح الشفرة الموصى بها عادةً بين 60-120 م/دقيقة للفولاذ الهيكلي و30-50 م/دقيقة للفولاذ المقاوم للصدأ الأوستنيتي. تتطلب الأنابيب ذات الجدران الرقيقة في كثير من الأحيان تغذية أبطأ لتجنب الانحناء، ولكن يجب أن تظل السرعة سريعة بما يكفي لمنع الضرر الناتج عن الحرارة.
تؤثر قوة القطع بشكل مباشر على كمية الحرارة المتولدة أثناء العملية. تعني الطاقة الأعلى وصول المزيد من الطاقة إلى الأنبوب، مما يؤدي إلى إذابة المعدن أو تليينه بشكل أسرع. في حين أن هذا يساعد في القطع النظيف، فإن الكثير من الطاقة يؤدي إلى ارتفاع درجة الحرارة والذوبان المفرط، مما يؤدي إلى إنتاج نتوءات صلبة أو خشنة أو حتى مندمجة جزئيًا على حافة الأنبوب.
على العكس من ذلك، قد لا تقطع الطاقة المنخفضة جدار الأنبوب بالكامل، مما يتسبب في دفع الشفرة أو تمزق المادة. من الضروري مطابقة الطاقة بشكل صحيح مع سمك الأنبوب ونوع المادة. بالنسبة للأنابيب الفولاذية المقاومة للصدأ، التي تتمتع بمقاومة حرارية عالية، فإن الطاقة المتوسطة إلى العالية مع إدخال الحرارة المتحكم فيها عادةً ما تعمل بشكل أفضل. في آلات CNC، تعمل التغذية والتحكم بالطاقة المؤازرة على الحفاظ على اتساق إدخال الحرارة عبر دورة القطع الكاملة.
هندسة الأداة مهمة جدًا للنشر. شفرة ذات زاوية مشط قائمة وحواف حادة تقطع بشكل نظيف، مما يقلل من تشوه المواد. بالنسبة لقطع الفولاذ المقاوم للصدأ، تستخدم شفرات المنشار درجة أسنان متغيرة لكسر تراكم الحرارة المستمر وزوايا الجرف السلبية (-5 درجات إلى -10 درجات) لتقوية السن مع تقليل الاحتكاك. يؤثر عدد الأسنان ومساحة الرقائق أيضًا على تكوين الأزيز: فالشفرات التي تحتوي على عدد أكبر من الأسنان تنتج قطعًا أدق ولكنها تحتاج إلى سرعات أعلى، في حين تعمل الأسنان الأقل ذات المريء الأكبر على تحسين إخلاء الرقائق وتقليل الحرارة. تتسبب هندسة الأداة غير الصحيحة في سحب الأداة أو اهتزازها، مما يؤدي إلى دفع المعدن جانبًا وإنشاء نتوءات.
يتحكم معدل التغذية في مدى سرعة تحرك الأنبوب بالنسبة لأداة القطع. تؤدي معدلات التغذية البطيئة للغاية إلى زيادة مدخلات الحرارة، مما يعرضك لخطر حدوث ضرر حراري ونتوءات كبيرة. قد تؤدي معدلات التغذية السريعة جدًا إلى حدوث قطع غير مكتمل أو تخطي الأداة، مما يؤدي إلى ظهور حواف خشنة ونتوءات.
إن تحسين معدلات التغذية يعني تحقيق التوازن بين سرعة القطع والطاقة بحيث تقوم الأداة بالقطع بكفاءة دون ارتفاع درجة الحرارة أو السحب. يمكن أن تؤدي زيادة معدل التغذية قليلاً على الأنابيب السميكة إلى تقليل تراكم الحرارة، ولكن فقط إذا كانت الطاقة كافية للحفاظ على قطع نظيف. بالنسبة للأنابيب الرفيعة، قد تكون معدلات التغذية الأبطأ ضرورية لمنع الانحناء ولكن يجب أن تقترن بأدوات حادة وإخلاء مناسب للرقاقة. في الآلات الأوتوماتيكية، يتم برمجة معدل التغذية حسب المادة والقطر؛ في الآلات اليدوية، يعتمد الأمر على مدى ثبات المشغل في خفض الشفرة.
نصيحة: اختبر دائمًا مجموعات سرعة القطع ومعدل التغذية على أنابيب العينات للعثور على التوازن الذي ينتج قطعًا نظيفة مع الحد الأدنى من نتوءات قبل بدء الإنتاج الكامل.

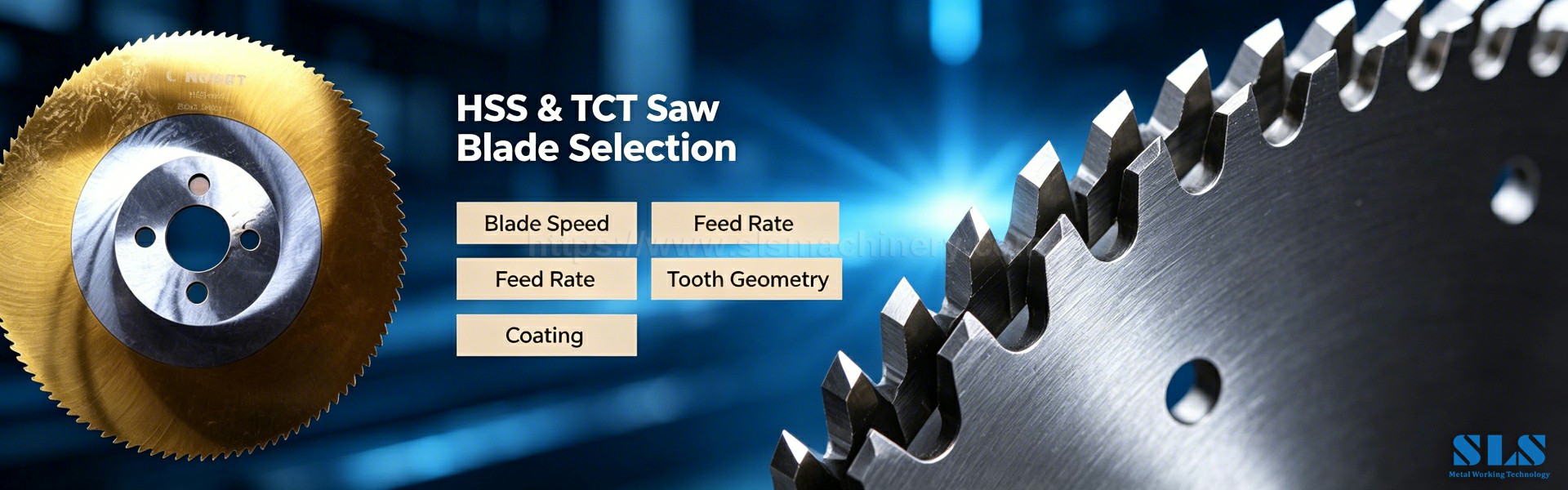

يعد اختيار الأدوات وشفرات القطع المناسبة أمرًا بالغ الأهمية لتقليل النتوءات بعد قطع الأنبوب. يتطابق الاختيار الصحيح مع مواصفات الأنبوب وظروف القطع، مما يضمن قطعًا أنظف ومعالجة أقل بعد المعالجة.
يؤثر قطر الشفرة على ثبات القطع وتوليد الحرارة. توفر الشفرات الأصغر دقة للأنابيب الرفيعة أو ذات القطر الصغير، مما يقلل من الاهتزاز والتشوه. الشفرات الأكبر حجمًا تناسب الأنابيب السميكة أو الكبيرة، مما يوفر المزيد من قوة القطع والمتانة.
يجب أن يتناسب نوع الشفرة مع مادة الأنبوب. بالنسبة لقطع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ ، تعمل خيارات شفرات HSS المطلية بطبقة PVD أو شفرة المنشار TCT (مزودة برأس من كربيد التنجستن) بشكل جيد - فهي توفر حواف قطع حادة ومقاومة للحرارة، مما يقلل من النتوءات الناتجة عن الذوبان أو التلطيخ. يمكن أن يؤدي استخدام الشفرة الخاطئة إلى إضعافها بشكل أسرع أو توليد حرارة زائدة، مما يؤدي إلى ضعف جودة الحافة. تعمل هندسة الأسنان الدقيقة وتصميمات الشق الرفيعة على تقليل قوة القطع وتحسين إخلاء الرقاقة.
شفرات حادة تقطع بشكل نظيف، مما يقلل من القوة والحرارة. تزيد الأدوات الباهتة أو منخفضة الجودة من الاحتكاك، مما يتسبب في تمزق المعدن أو تشوهه. وهذا يؤدي إلى نتوءات أكبر وأكثر خشونة. تحافظ الأدوات عالية الجودة على الحدة لفترة أطول، مما يضمن قطعًا متسقًا. يعد الفحص المنتظم لحدة الشفرة أمرًا ضروريًا - تشمل علامات البلادة زيادة مقاومة القطع أو الحواف الخشنة أو تغير اللون. إن الشحذ أو الاستبدال في الوقت المناسب يبقي النتوءات تحت السيطرة.
تحافظ مادة الترابط والطلاء على حبيبات القطع على الشفرة وتؤثر بشكل مباشر على التحكم في الأزيز:
· توفر روابط الراتنج المرونة ومقاومة الصدمات، وهي جيدة لإجراء عمليات قطع دقيقة على الأنابيب الرفيعة
· توفر الروابط المزججة الصلابة والمقاومة للحرارة، وهي مثالية لأنابيب الفولاذ المقاوم للصدأ السميكة أو الصلبة
· تعمل طبقات الطلاء PVD/TiN على تقليل الاحتكاك والحرارة، مما يطيل عمر الشفرة ويحافظ على نظافة الحواف
· تتناسب الشفرات ذات الرؤوس السيرميتية مع الأنابيب الهيكلية ذات الجدران الرقيقة والأنابيب المقاومة للصدأ للحصول على تشطيب سطحي فائق
تفقد الشفرات البالية كفاءة القطع. فهي تولد المزيد من الحرارة وتمارس ضغطًا غير متساوٍ، مما يزيد من حجم الثقب. حتى أفضل الشفرات تحتاج إلى الاستبدال بعد عدد معين من عمليات القطع أو عند انخفاض الأداء. تتضمن علامات استبدال الشفرات تآكلًا واضحًا أو تشققات على سطح الشفرة، وزيادة تكوين نتوءات على الرغم من تعديلات المعلمات، وأوقات قطع أطول أو حمل محرك أعلى. يؤدي استبدال الشفرات على الفور إلى تجنب مشكلات الجودة وإعادة العمل المكلفة.
نصيحة: قم دائمًا بمطابقة قطر الشفرة ونوع السن مع حجم الأنبوب والمادة الخاصة بك، واستبدل الشفرات قبل أن تصبح باهتة للحفاظ على الحد الأدنى من النتوءات والجروح نظيفة.
تعمل سوائل التبريد على تقليل درجة الحرارة في منطقة القطع، مما يمنع ارتفاع درجة الحرارة الذي يؤدي إلى تليين الحواف المعدنية أو إذابتها وتسبب نتوءات. تعمل مواد التشحيم أيضًا على تقليل الاحتكاك بين شفرة المنشار وسطح الأنبوب، مما يقلل من توليد الحرارة ويساعد الشفرة على الانزلاق بسلاسة. تشمل طرق التبريد الشائعة المبردات ذات الأساس المائي التي تمتص الحرارة بسرعة، ومواد التشحيم ذات الأساس الزيتي التي تقلل الاحتكاك، وأنظمة الرذاذ أو الرش التي تجمع بين التبريد والتشحيم. بالنسبة للأنابيب الفولاذية المقاومة للصدأ، تعمل المبردات ذات الأساس المائي مع مثبطات التآكل بشكل جيد. في العديد من إعدادات آلات قطع الأنابيب ، يوفر MQL (أقل كمية من التشحيم) ما يكفي من سائل التبريد إلى منطقة القطع للحصول على أجزاء نظيفة وجافة.
في قطع الأنابيب من النوع المنشاري، يتم توصيل التبريد مباشرة إلى الشفرة ومنطقة القطع. يخدم توصيل سائل التبريد المناسب ثلاث وظائف: فهو يقوم بتشحيم أسنان الشفرة، وإزالة الحرارة من القطع، وإخراج الرقائق من الشق. يجب وضع فوهات سائل التبريد بحيث يصل التدفق إلى جانبي الشفرة عند نقطة الاتصال بالأنبوب. في الآلات الأوتوماتيكية، يتم التحكم في تدفق سائل التبريد بواسطة البرنامج ويتم تشغيله تلقائيًا في بداية كل عملية قطع؛ في الآلات اليدوية، يقوم المشغل بفتح وإغلاق الصمام، مما قد يؤدي إلى تبريد غير متناسق. يحافظ إمداد سائل التبريد الثابت والكافي على انخفاض درجة حرارة الشفرة، ويحافظ على حدة الأسنان ويقلل من النتوءات الناتجة عن التليين الحراري.
تحتاج أنظمة التبريد إلى رعاية منتظمة لتبقى فعالة:
· التحقق من مستوى سائل التبريد وتركيزه قبل كل وردية
· تنظيف الفوهات والمرشحات لمنع الانسداد الذي يؤدي إلى تجويع منطقة القطع
· استبدل سائل التبريد في الموعد المحدد - يفقد سائل التبريد الملوث أو المتدهور أداء التبريد والتشحيم
· فحص المضخات والخراطيم للتأكد من عدم وجود تسرب أو تآكل
· استخدم سائل التبريد المناسب لمادة الأنبوب — على سبيل المثال، سائل التبريد ذو الأساس المائي مع مثبطات التآكل للفولاذ المقاوم للصدأ
في الأجهزة التي تحتوي على ناقل شرائح أو صينية تجميع، قم بإفراغها وتنظيفها بانتظام حتى لا تلوث الرقائق سائل التبريد أو تتداخل مع التثبيت.
نصيحة: افحص أنظمة سائل التبريد وصيانتها بانتظام، وقم بمطابقة نوع سائل التبريد والتدفق مع مادة الأنبوب لتقليل النتوءات وتحسين جودة القطع.
إحدى الطرق الفعالة لتقليل النتوءات بعد قطع الأنبوب هي استخدام القطع متعدد المراحل. بدلاً من إجراء قطع واحد، تنقسم العملية إلى قطع خشن وتمريرات نهائية. يزيل القطع الخشن معظم المواد بسرعة ولكنه قد يترك نتوءات. يقوم تمرير التشطيب بعد ذلك بتحسين الحافة وإزالة النتوءات أو تقليلها عن طريق تطبيق قطع أخف. يساعد هذا النهج المرحلي لأن تمريرة التشطيب تستخدم قوة وحرارة أقل، مما يقلل من تشوه البلاستيك والضرر الحراري. على سبيل المثال، قطع أنبوب سميك من الفولاذ المقاوم للصدأ أولاً بسرعة أعلى، ثم إجراء تمريرة نهائية أبطأ ودقيقة، يمكن أن يؤدي إلى حافة أكثر نظافة مع نتوءات أقل.
يؤدي دمج محطات إزالة نتوءات الأنبوب في خط الإنتاج إلى تحسين التحكم في نتوءات الأزيز بشكل كبير. تستخدم هذه الآلات فرشًا كاشطة، أو أدوات دوارة، أو رؤوس إزالة الأزيز يتم التحكم فيها بواسطة CNC لإزالة النتوءات باستمرار وبسرعة. تعمل الأتمتة على تقليل العمل اليدوي، وتسريع المعالجة، وتضمن جودة قابلة للتكرار. بعد القطع، يمكن أن تمر الأجزاء عبر محطة إزالة الأزيز حيث يتم تنعيم النتوءات دون الإضرار بسطح الأنبوب أو تغيير الأبعاد - وهو أمر مفيد بشكل خاص للتصنيع بكميات كبيرة حيث قد يستغرق إزالة الأزيز يدويًا وقتًا طويلاً وغير متسق.
تؤثر خصائص المواد مثل الصلابة والليونة والتوصيل الحراري على تكوين الأزيز. يتضمن التحسين المتقدم للعملية مراقبة هذه الخصائص وضبط معلمات القطع وفقًا لذلك. على سبيل المثال، تتطلب المتانة العالية للفولاذ المقاوم للصدأ وقابلية تصلب العمل معدلات تغذية وسرعات قطع مختلفة عن أنابيب الألومنيوم. باستخدام قواعد بيانات المواد، يمكن للمشغلين تخصيص معلمات مثل السرعة والطاقة ومعدل التغذية لكل دفعة من المواد، مما يقلل من نتوءات. تساعد المراقبة المستمرة أيضًا على اكتشاف تآكل الأداة أو التغيرات في جودة المواد، مما يؤدي إلى إجراء تعديلات في الوقت المناسب للحفاظ على عمليات القطع الخالية من النتوءات.
يضمن توحيد بروتوكولات القطع التحكم المتسق في الأزيز عبر عمليات الإنتاج. يؤدي توثيق سرعات القطع المُحسّنة ومعدلات التغذية وأنواع الأدوات وطرق التبريد إلى إنشاء مرجع موثوق للمشغلين. تعمل البروتوكولات القياسية على تقليل التباين الناتج عن خبرة المشغل أو الاختلافات في الماكينة. يمكن أن يحتوي مصنع قطع الأنابيب بأحجام مختلفة على مجموعات معلمات محددة لكل قطر ونوع مادة، مما يقلل من التجربة والخطأ. تساعد مراجعة هذه البروتوكولات وتحديثها بانتظام بناءً على التعليقات والبيانات الجديدة في الحفاظ على نتائج عالية الجودة وخالية من الأخطاء.
نصيحة: قم بتنفيذ القطع متعدد المراحل جنبًا إلى جنب مع إزالة الأزيز الآلية والبروتوكولات الموحدة لتقليل النتوءات باستمرار وتحسين جودة قطع الأنابيب.

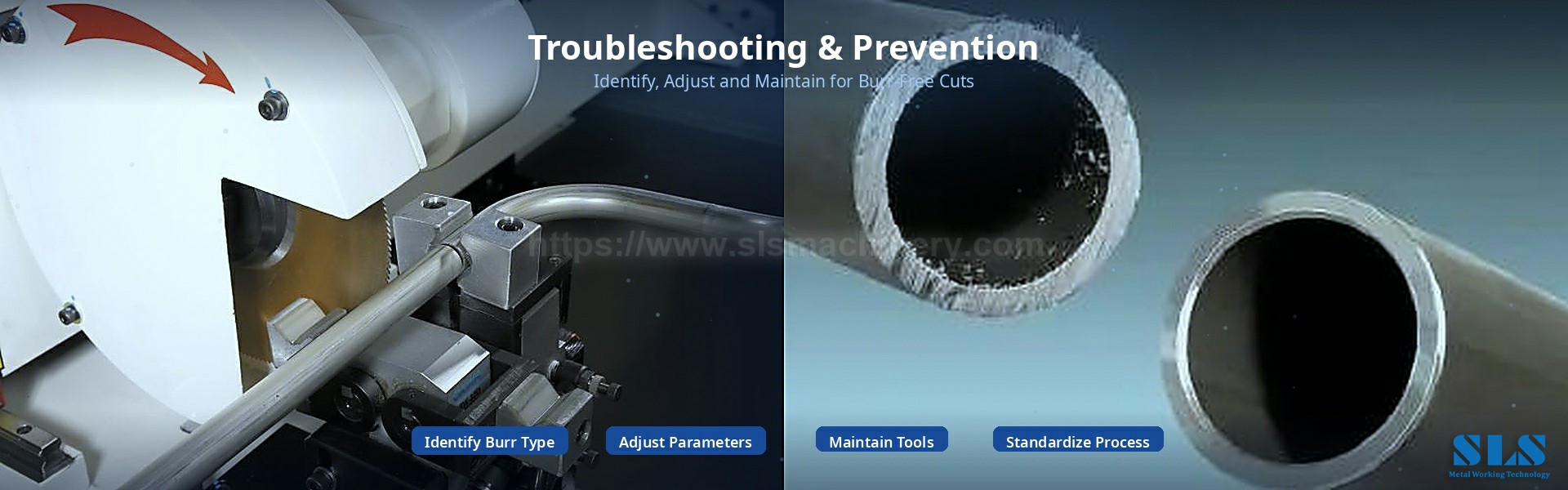

أولاً، قم بفحص الثقب عن كثب للتعرف على نوعه:
· نتوءات بواسون: صفائح رفيعة وحادة تنتج عن تمدد المادة جانبًا أثناء القطع
· نتوءات متدحرجة: حواف سميكة وملتفة من الشفرة تسحب عند مخرج القطع
· نتوءات الاختراق: حواف خشنة وممزقة بسبب كسر المواد غير المستوي
· نتوءات القطع: نتوءات صغيرة عند خط الفصل ناتجة عن بلادة الشفرة أو السرعة غير المناسبة
تساعد معرفة نوع الأزيز في تحديد المعلمة أو الأداة التي تحتاج إلى تعديل.
السرعة والتغذية هما الرافعتان الرئيسيتان للتحكم في النتوءات:
· إذا كانت نتوءات كبيرة الحجم وذات مظهر منصهر، فقد تكون سرعة القطع أو التغذية بطيئة للغاية، مما يتسبب في ارتفاع درجة الحرارة - قم بزيادة السرعة قليلاً أو اضبط التغذية
· إذا كانت النتوءات حادة ورفيعة، فقد تكون السرعة عالية جدًا، مما لا يسمح بفصل المواد بالكامل - سرعة أقل
· في الآلات الأوتوماتيكية، تأكد من أن معدل التغذية المبرمج يتطابق مع قطر الشفرة وسمك جدار الأنبوب
· في الآلات اليدوية، قم بتدريب المشغلين على خفض الشفرة بمعدل ثابت ومتساوي بدلاً من إجبارها على المرور
قم دائمًا باختبار التعديلات على الأنابيب الخردة قبل الإنتاج.
تعد مشاكل الشفرة سببًا متكررًا للنتوءات في قطع المنشار:
· افحص الشفرة بحثًا عن أسنان باهتة أو شقوق أو رقائق أو أسنان مفقودة
· تأكد من أن الشفرة تعمل بشكل صحيح — فالشفرة المنحنية أو الملتوية تقطع بشكل غير متساو وتنتج نتوءات ثقيلة على جانب واحد
· التحقق من تركيب الشفرة: الشجرة السائبة أو الحافة البالية تسمح بالاهتزاز والجريان
· التحقق من محاذاة الشفرة بشكل عمودي على محور الأنبوب؛ تنتج الشفرة المائلة قطعًا بزاوية وثقيلة
· استخدم شفرة ذات عدد الأسنان الصحيح لسمك جدار الأنبوب
تؤدي الحركة أو الاهتزاز أثناء القطع إلى حدوث حواف غير مستوية ونتوءات. استخدم مشابك قوية لتثبيت الأنابيب بقوة، وادعم الأنابيب الطويلة أو الرفيعة لمنع الانثناء، وتأكد من أن المشابك لا تشوه الأنبوب، وتجنب الإفراط في التشديد الذي قد يؤدي إلى سحق الأنابيب ذات الجدران الرقيقة. تسمح قطع العمل المستقرة للأداة بالتقطيع بشكل نظيف دون دفع المواد أو تمزيقها. في الآلات الأوتوماتيكية بالكامل، يوفر التثبيت الهيدروليكي ومزامنة التغذية المؤازرة الاستقرار المطلوب لقطع الأنابيب الخالية من النتوءات . في الآلات اليدوية، تأكد دائمًا من إحكام ربط المشبك بالكامل قبل بدء القطع.
الأدوات البالية أو التالفة تزيد من تكوين الأزيز. افحص الشفرات بانتظام بحثًا عن البهتان أو الشقوق أو الرقائق؛ استبدل الشفرات قبل أن تنخفض جودة القطع بشكل ملحوظ؛ فحص مكونات الماكينة مثل فوهات سائل التبريد وأسطح التثبيت بحثًا عن أي تلف أو أوساخ؛ وصيانة أنظمة التبريد لضمان ظروف القطع المتسقة. تمنع الصيانة المنتظمة حدوث مشكلات نتوءات غير متوقعة وتطيل عمر الأداة.
نصيحة: احتفظ بسجل استكشاف الأخطاء وإصلاحها لتتبع أنواع النسخ وتغييرات المعلمات والنتائج؛ وهذا يساعد على تحديد الحلول الفعالة بسرعة والحفاظ على إنتاج خالٍ من النتوءات.
يتطلب تحقيق نتائج خالية من النتوءات في قطع الأنابيب فهم الأسباب الرئيسية مثل تشوه المواد والحرارة وتآكل الأدوات. يؤدي تحسين سرعة القطع والقوة وحدة الأداة إلى تقليل تكوين الأزيز بشكل كبير. تضمن الصيانة الدورية والضبط الدقيق للمعلمات الجودة والكفاءة المتسقة. يؤدي تنفيذ أفضل الممارسات، مثل التثبيت والتبريد المناسبين، إلى تحسين تشطيب الحافة والإنتاجية.
تقوم شركة SLS Machinery بتصنيع مجموعة كاملة من أنظمة آلات قطع الأنابيب - بدءًا من نماذج آلات قطع الأنابيب اليدوية وآلات قطع الأنابيب شبه الأوتوماتيكية وحتى آلات قطع الأنابيب الأوتوماتيكية ومراكز آلات قطع الأنابيب باستخدام الحاسب الآلي مع مناشير قطع طائرة عالية السرعة - تم تصميمها لقطع عالي الدقة بدون نتوءات لأنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم والنحاس. تتميز أجهزتنا بإطارات صلبة من الحديد الزهر، ومشبك هيدروليكي، وتحكم قابل للبرمجة في الطول، وأدوات شفرة منشار HSS متطابقة ، وهي تخدم صناعات السيارات، والتدفئة والتهوية وتكييف الهواء (HVAC)، والأثاث، والبناء، وبناء السفن، وصناعات النفط والغاز في جميع أنحاء العالم. اتصل بشركة SLS Machinery اليوم للحصول على حل قطع الأنابيب الذي يحافظ على نظافة حوافك ويحرك إنتاجك.
