في عصر الحوسبة المعتمدة على الذكاء الاصطناعي، تتحول مراكز البيانات عالية الكثافة إلى التبريد السائل باعتباره الطريقة العملية الوحيدة للتعامل مع الحرارة. في قلب كل نظام تبريد سائل CDU (وحدة توزيع سائل التبريد)، يوجد المشعب - وهو مكون بالغ الأهمية يقوم بتقسيم سائل التبريد وتوزيعه بالتساوي على كل خادم على حدة. تحدد جودة تصنيعها بشكل مباشر موثوقية نظام التبريد بأكمله. غالبًا ما تعاني طرق التصنيع التقليدية من انخفاض الكفاءة والجودة غير المتسقة والتشطيب الثانوي الذي يستغرق وقتًا طويلاً. تركز هذه المقالة على آلة طوق الأنبوب - المعروفة أيضًا باسم آلة ثقب الأنابيب وآلة التشفيه - التي صممتها شركة SLS Machinery . سنقوم بتفصيل كيفية عمله، ولماذا يغير قواعد اللعبة، وكيف يوفر لمصنعي مجمعات التبريد السائل مسارًا عمليًا لإنتاج عالي الدقة وقابل للتطوير.
1. المشعب: 'محور الماء' الذي لا غنى عنه في نظام التبريد السائل CDU
مقدمة: لماذا يتطلب ثني الألمنيوم أكثر من مجرد آلة

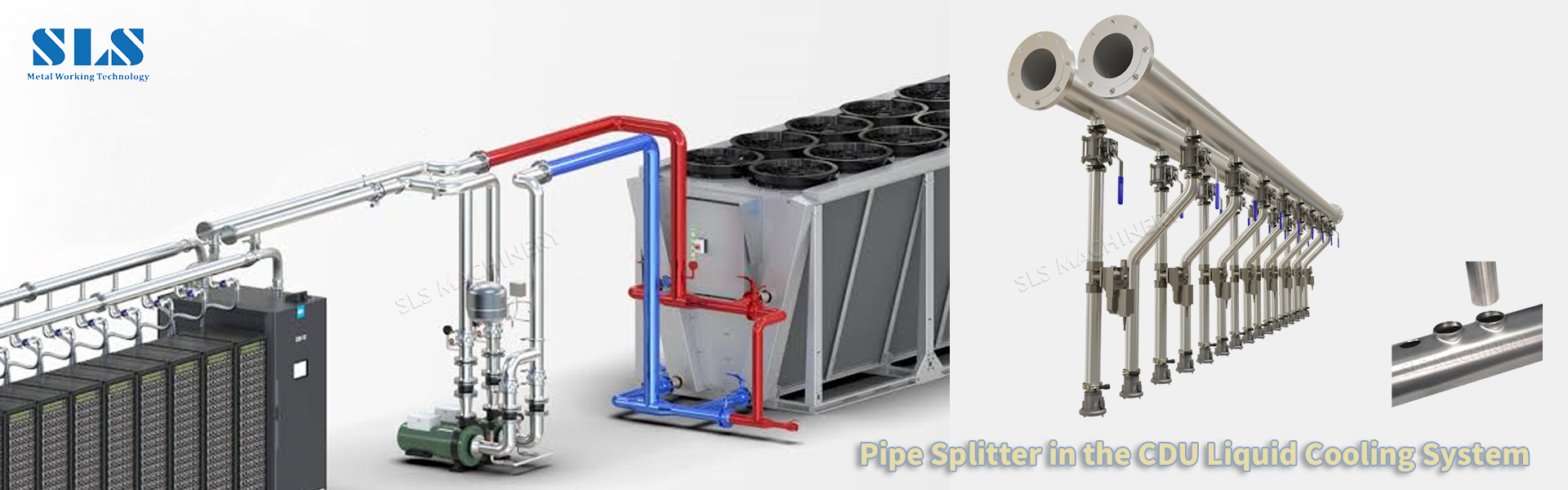

في نظام التبريد السائل CDU، يكون المشعب - الذي يُطلق عليه أيضًا الرأس أو الموزع - مسؤولاً عن أخذ سائل التبريد من وحدة CDU وتوزيعه بالتساوي على الألواح الباردة في كل خادم. يتكون عادةً من أنبوبين رئيسيين متوازيين: أحدهما لتوزيع سائل التبريد والآخر لتجميع التدفق الدافئ العائد. ومن خلال إنشاء منافذ فرعية متعددة على طول هذه الأنابيب الرئيسية، يحقق المشعب توزيع تدفق 'واحد للداخل ومتعدد للخارج'.
تؤثر جودة المشعب بشكل مباشر على مقياسين مهمين للأداء:
سلامة الختم ومقاومة الضغط ، والتي تعتمد على جودة الوصلة الفرعية - ما إذا كانت الحفرة ناعمة، وخالية من الشقوق، ولها شفة ذات حواف موحدة.
انتظام التدفق عبر الفروع ، والذي يعتمد على دقة تحديد موضع الثقب والتباعد.
هذان العاملان هما بالضبط المكان الذي تتفوق فيه آلة ربط الأنابيب. بالنسبة للمصنعين الذين يركزون على تصنيع مشعب CDU أو تصنيع مشعب عام ، فإن هذه المعدات سرعان ما أصبحت لا غنى عنها.
2. آلة طوق الأنابيب: أداة مصممة خصيصًا لتفرع المشعب
2.1 ما هي آلة طوق الأنابيب؟
آلة طوق الأنابيب (تسمى أحيانًا آلة طوق الأنبوب أو آلة تثقيب ثقب الأنبوب ) هي قطعة آلية من معدات تصنيع الأنابيب مصممة خصيصًا لإنشاء وصلات فرعية على الأنابيب المعدنية. في تسلسل واحد مستمر، يتم تنفيذ ثلاث عمليات على الأنبوب الأساسي (عادةً النحاس أو الفولاذ المقاوم للصدأ أو الألومنيوم):
لكمة الحفرة
التشفيه (تشكيل شفة مرتفعة حول الحفرة)
تقليم الحافة للحصول على لمسة نهائية ناعمة
والنتيجة هي 'فتحة طوق' نهائية جاهزة لتوصيل الأنابيب الفرعية. هذا هو السبب في أن الآلة يشار إليها أيضًا باسم آلة تثقيب الأنبوب، أو , آلة تشكيل فرع الأنبوب ، أو آلة تشكيل وصلة الأنابيب - وكلها تصف نفس القدرة الأساسية.
2.2 كيف يعمل: البثق مقابل الحفر
تستخدم آلة طوق الأنابيب الخاصة بشركة SLS Machinery نظامًا قائمًا على البثق : أداة تدفع المعدن من داخل الأنبوب إلى الخارج لتشكيل الطوق. ويختلف هذا بشكل أساسي عن البديل التقليدي – حفر الأنابيب الهيدروليكية أو الحفر القياسي على شكل حرف T.
البثق: يتدفق المعدن بشكل بلاستيكي، ويحافظ على بنية حبيبية مستمرة. الحافة المشكلة ناعمة، خالية من النتوءات، ولا تحتوي على شقوق صغيرة. هذه هي تقنية ثقب الأنابيب الخالية من الرقاقة وتقنية تشكيل الأنابيب على البارد في أفضل حالاتها. إنه جاهز للحام أو التوصيل دون أي تشطيب إضافي.
الحفر على شكل حرف T: هذه عملية قطع. فهو يزيل المواد، ويترك وراءه علامات القطع والضغط المتبقي. من الممكن حدوث تشققات صغيرة، مما قد يؤثر على قوة الختم والضغط على المدى الطويل بمرور الوقت.
بالنسبة لأنظمة التبريد السائل، حيث حتى التسربات الصغيرة يمكن أن تسبب أضرارًا كارثية، فإن عملية تفريع أنابيب البثق تكون متفوقة بشكل واضح.
3. تشكيلة المنتجات الأساسية لآلات SLS

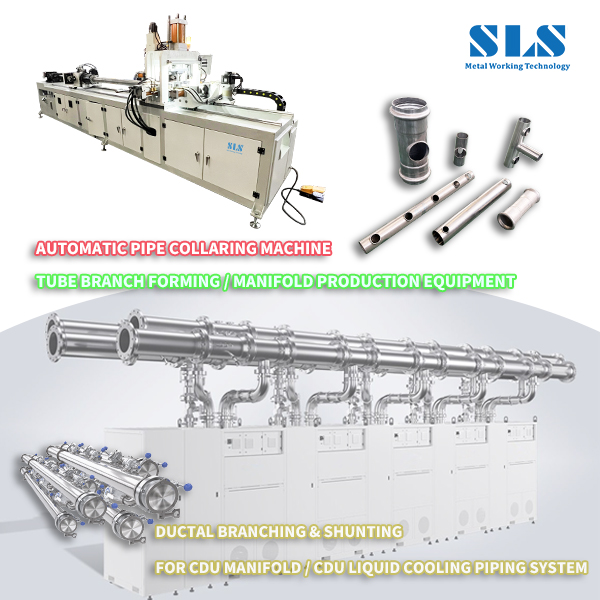

3.1 BP-50 آلة طوق الأنابيب الأوتوماتيكية
إن BP-50 هو الطراز الكلاسيكي لشركة SLS Machinery، وهو مصمم للأنابيب ذات القطر الأصغر إلى المتوسط المستخدمة عادةً في أنظمة التبريد السائلة.
السعة: تتعامل مع أقطار الأنابيب حتى 50 مم، مع سمك الجدار الشائع في تطبيقات التبريد السائل.
نظام القيادة: تتحكم المحركات المؤازرة في التغذية والدوران، بينما يقوم النظام الهيدروليكي بإجراء التثقيب والشفة. وهذا يجعلها آلة تثقيب الأنبوب CNC مع إمكانية التكرار العالية.
التحكم: تحكم PLC أوتوماتيكي بالكامل مع شاشة تعمل باللمس HMI - آلة تثقيب الأنابيب الأوتوماتيكية الحقيقية . يحتاج المشغل فقط إلى تحميل وتفريغ الأنبوب.
الميزة الرئيسية: يمكن ثقب الثقوب وشفةها في أي موضع تقريبًا على طول الأنبوب (عادةً ما يدعم تخطيطات الفتحات ذات الصف المزدوج). تتمتع المثقاب بعمر خدمة يتجاوز 100000 دورة، مما يجعلها مثالية للإنتاج المستمر بكميات كبيرة. إنها تعمل بشكل فعال كآلة لف الأنابيب الفولاذية المقاومة للصدأ وآلة تشفيه للأنابيب النحاسية.
3.2 سلسلة BP-60 والحلول ذات القطر الكبير
بالنسبة للمشعبات الأكبر حجمًا، تقدم SLS سلسلة BP-60 ونماذج موسعة أخرى، والتي يمكنها التعامل مع أقطار الأنابيب حتى 89 مم، و114 مم، وحتى 140 مم أو أكثر، مع سمك جدار يصل إلى 3 مم. يمكن لآلات تشفيه الأنابيب للخدمة الشاقة أيضًا ترتيب فتحات فرعية على طول الخطوط المستقيمة أو المسارات غير الخطية، مما يوفر المرونة لتصميمات مسارات التدفق المعقدة. غالبًا ما يتم استخدامها كآلات تثقيب الأنابيب المجمعة أو آلات تثقيب أنابيب الألومنيوم في خطوط الإنتاج ذات الحجم الكبير. تشتمل السلسلة أيضًا على وظيفة آلة تشذيب طوق الأنبوب ، مما يضمن تشطيبًا نظيفًا لكل فرع.
4. لماذا تختار آلة طوق الأنابيب SLS لتصنيع مشعب CDU؟
4.1 الدقة: أساس توحيد التدفق
تؤثر دقة تحديد موضع فتحة الفرع والقطر الداخلي للشفة بشكل مباشر على دقة توزيع التدفق. تستخدم آلة SLS محاور تغذية وتدوير مدفوعة مؤازرة لتحقيق تحديد موضع دقيق، بالإضافة إلى أدوات عالية الدقة. وهذا يضمن أن كل منفذ فرعي يتم تصنيعه وفقًا لتحمل محكم. بالنسبة للآلات الأفضل في فئتها، يمكن أن تكون دقة تباعد الفتحات في حدود ±0.15 مم، وتعامد الحافة في حدود 0.1 مم. وهذا أكثر من كافٍ لتلبية متطلبات انتظام التدفق الملحة لأنظمة التبريد السائلة الحديثة. هذا المستوى من الدقة يجعله مثاليًا لتطبيقات آلات الحفر الهيدروليكية المتعددة حيث تكون الدقة غير قابلة للتفاوض.
4.2 الكفاءة: من 'خطوة بخطوة' إلى 'الإنتاج المجمع'
غالبًا ما يتضمن تصنيع المشعبات التقليدية سلسلة من العمليات المنفصلة - الحفر، والتغطيس، والتشفية، والتشذيب - المنتشرة عبر آلات متعددة. تدمج من SLS آلة طوق الأنابيب التثقيب، التشفيه، والتشذيب في آلة واحدة ومشبك واحد. يمكن أن يصل وقت الدورة لكل ثقب إلى 16 ثانية. يمكن للآلة تخزين أكثر من 200 إعداد مسبق لمعلمات المنتج، مما يجعل عمليات التبديل سريعة وبسيطة - مثالية لمصنعي التبريد السائل الذين يعملون بمواصفات متعددة وأحجام دفعات أصغر. هذا هو ما يميز آلة تثقيب ثقب الأنبوب الحديثة عن المعدات القديمة والأقل مرونة.
4.3 الجودة: معالجة أقل للرقاقة وعدم وجود تشطيب ثانوي
إن عملية البثق التي تستخدمها من SLS آلة تثقيب ثقب الأنابيب هي أقل رقاقة - فهي لا تنتج نشارة معدنية أو رقائق. الحافة النهائية ناعمة ونظيفة، ولا تحتاج إلى إزالة الأزيز أو الصنفرة أو أي تشطيب ثانوي آخر قبل أن تنتقل إلى مرحلة اللحام أو التجميع. لا توفر عملية بثق ثقب الأنبوب تكاليف العمالة فحسب، بل تقضي أيضًا على مخاطر إدخال أخطاء الأبعاد أو تلف السطح أثناء المعالجة اللاحقة.
4.4 تعدد الاستخدامات: آلة واحدة للفولاذ المقاوم للصدأ والنحاس والألمنيوم
عادة ما يتم تصنيع مشعبات التبريد السائل CDU من الفولاذ المقاوم للصدأ 304 (لمقاومة التآكل) أو سبائك النحاس (للتوصيل الحراري الممتاز). يمكن من SLS لآلة طوق الأنابيب التعامل مع الفولاذ المقاوم للصدأ، النحاس، الألومنيوم، والمعادن الأخرى بأقل قدر من التعديل. وهذا يعني أن آلة واحدة يمكن أن تغطي الغالبية العظمى من احتياجات المواد الخاصة بمصنعي التبريد السائل، سواء كنت تنتج مجمعًا هيدروليكيًا أو أنبوب تجميع بسيط.
5. الأفكار النهائية: إعادة التصنيع المتشعب إلى الكمال 'One-Shot'.
مع تحول التبريد السائل من اختيار متخصص إلى ضرورة مطلقة، يجب تصنيع المشعب - الشريان الرئيسي الذي يربط وحدة CDU بكل خادم - لتلبية معايير الموثوقية شبه الهوس في صناعة مراكز البيانات. توفر آلة ربط الأنابيب الخاصة بشركة SLS Machinery مسارًا مقنعًا للأمام بفضل نقاط قوتها الأساسية الثلاثة:
تشكيل قائم على البثق لضمان سلامة المواد الفائقة
تحكم مؤازر عالي الدقة للحصول على دقة متسقة
التثقيب، التشفيه، والتشذيب المتكامل لتحقيق كفاءة مبسطة
إن اختيار آلة SLS لا يقتصر فقط على شراء قطعة من المعدات؛ يتعلق الأمر باعتماد نظام تصنيع متخصص ومثبت ومصمم خصيصًا لتركيبات الأنابيب الفرعية. في عالم التبريد السائل سريع الحركة، فإن الشركات المصنعة التي تعتمد أدوات أكثر دقة لبناء مشعبات أكثر موثوقية هي التي تحدد معايير الجيل القادم من تبريد مراكز البيانات.
تعتمد هذه المقالة على معلومات المنتج من SLS Machinery ومتطلبات التصنيع العملية لمشعبات التبريد السائل. الغرض منه هو أن يكون مرجعًا للمحترفين المشاركين في تصنيع خطوط أنابيب التبريد السائل. للحصول على المواصفات التفصيلية وخيارات التخصيص، بما في ذلك الموديلات المحددة مثل BP-50 أو BP-60 لاحتياجات معدات الإنتاج المتعددة الخاصة بك ، يرجى الاتصال بشركة SLS Machinery مباشرة.
