يعد قطع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ بدون نتوءات أصعب مما يبدو. يمكن أن تؤدي الحافة الخشنة التي خلفتها عملية القطع إلى إتلاف الجزء النهائي وإبطاء الإنتاج وإضافة ساعات من إعادة العمل. بالنسبة للمحلات التجارية التي تستخدم آلات قطع الأنابيب باستخدام الحاسب الآلي ، فإن جودة كل عملية قطع مهمة منذ البداية. من بين جميع الطرق المتاحة، تبرز آلة القطع بالمنشار البارد باعتبارها الخيار الأكثر عملية لقطع الأنابيب النظيفة والمربعة والخالية من النتوءات . يشرح هذا الدليل كيفية عمل القطع بالمنشار البارد ، ولماذا يتفوق على الليزر والبلازما من حيث جودة الحافة والتسامح وتكلفة التشغيل، وكيف تحافظ آلة قطع الأنابيب الأوتوماتيكية CNC المبنية حول منشار بارد على اتساق الإنتاج. تقوم شركة SLS Machinery ، الشركة الرائدة في تصنيع آلات قطع الأنابيب الأوتوماتيكية ، ببناء أنظمة منشار بارد CNC توفر قطع أنابيب خالية من النتوءات لأعمال التصنيع الصحية والهيكلية والعامة.
تستخدم آلة القطع بالمنشار البارد شفرة منشار دائرية باردة تدور بسرعة منخفضة بينما يغمر المبرد منطقة القطع. الشفرة مصنوعة من أسنان شفرة المنشار ذات الرؤوس الكربيدية التي تقوم بقص المعدن بشكل نظيف بدلاً من تمزيقه. نظرًا لأن الشفرة تظل باردة، فإن المادة لا تنعم أو يتغير لونها أو تشوه. هذا المبدأ البسيط هو ما يجعل القطع بالمنشار البارد مختلفًا عن الطرق الحرارية: القطع ميكانيكي ودقيق ويترك الهيكل المعدني دون مساس.

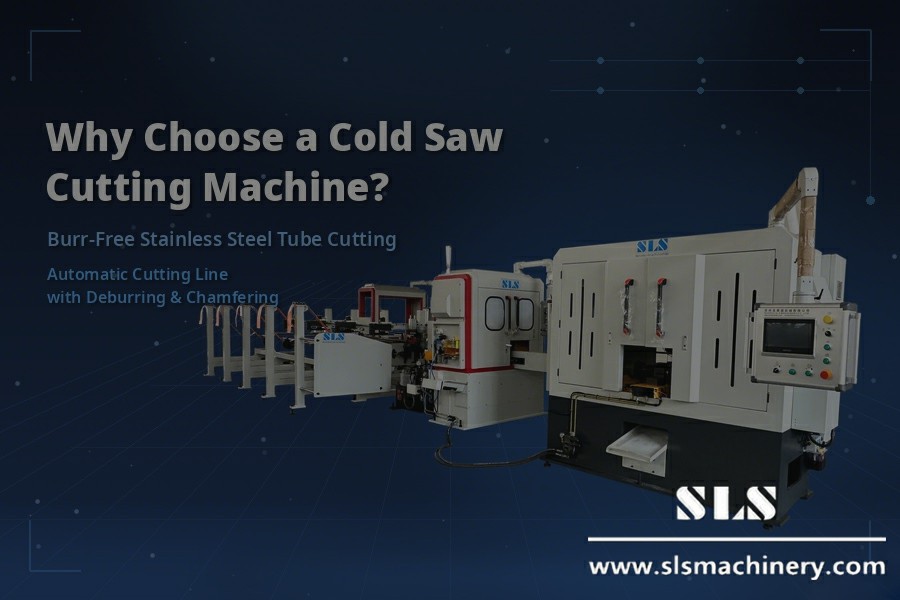

السبب الأقوى لاختيار آلة القطع بالمنشار البارد هو جودة الحافة. تؤدي عملية القص لأسنان الكربيد إلى إنتاج حواف مربعة ونظيفة مع نتوءات قطع أنبوبية قليلة جدًا . يمكن أن تنتقل معظم الأجزاء المنشورة على البارد مباشرة إلى العملية التالية دون إزالة حواف الأنبوب . لا يترك القطع بالليزر أي نتوءات تقريبًا، ولكنه يمكن أن يترك خبثًا على الجانب السفلي، ويترك القطع بالبلازما نتوءات مرئية تحتاج دائمًا إلى الطحن. بالنسبة لقطع الأنابيب الفولاذية المقاومة للصدأ ، فإن حافة المنشار البارد هي ببساطة الأكثر استعدادًا للمعالجة النهائية.
الحرارة هي عدو الفولاذ المقاوم للصدأ. لا ينتج عن القطع بالمنشار البارد أي منطقة متأثرة بالحرارة (HAZ) ، وبالتالي تظل مقاومة التآكل والخصائص الميكانيكية لأنابيب الفولاذ المقاوم للصدأ سليمة تمامًا. لا يوجد تغير في اللون، ولا تغيير في البنية الدقيقة، ولا يوجد تزييف عند حافة القطع. يُنشئ الليزر منطقة HAZ صغيرة، بينما تُنشئ البلازما منطقة كبيرة يمكنها تنعيم الحافة أو تصلبها وتقليل مقاومة التآكل. عندما تكون سلامة المواد مهمة، فإن المنشار البارد هو الخيار الأكثر أمانًا.
يحدد تسامح القطع مدى توافق الأجزاء معًا في اتجاه مجرى النهر. يحافظ المنشار البارد CNC على الطول والتربيع في حدود ±0.1 مم تقريبًا، وهو محكم بدرجة كافية للتركيب واللحام الدقيق. يكون الليزر أدق بمقدار ±0.05 مم، لكن الدقة الإضافية تكلف أكثر بكثير لكل جهاز. تعمل البلازما على نطاق أوسع، عادةً ±0.2 مم أو أكثر، مما قد يضر بالدقة في الأجزاء الدقيقة. في آلة قطع الأنابيب CNC ، يجمع المنشار البارد بين دقته الميكانيكية والتغذية المؤازرة والتثبيت الأوتوماتيكي، لذلك يتم قطع كل جزء إلى نفس موضع التوقف، جزءًا بعد جزء.
تكاليف التشغيل مهمة في الإنتاج اليومي. تتميز آلة القطع بالمنشار البارد باستخدام معتدل للطاقة، وعمر طويل للشفرة مع شفرات منشار ذات رؤوس كربيد ، وصيانة منخفضة. لا يوجد مصدر ليزر باهظ الثمن أو شعلة بلازما عالية الطاقة لصيانتها. نظرًا لأن القطع نظيف، فلا يتطلب الأمر سوى القليل من أعمال إزالة الأزيز بعد القطع. بالنسبة للكميات المتوسطة إلى الكبيرة، تكلفة القطع لآلة من الصعب التغلب على قطع الأنابيب المعتمدة على تقنية المنشار البارد.

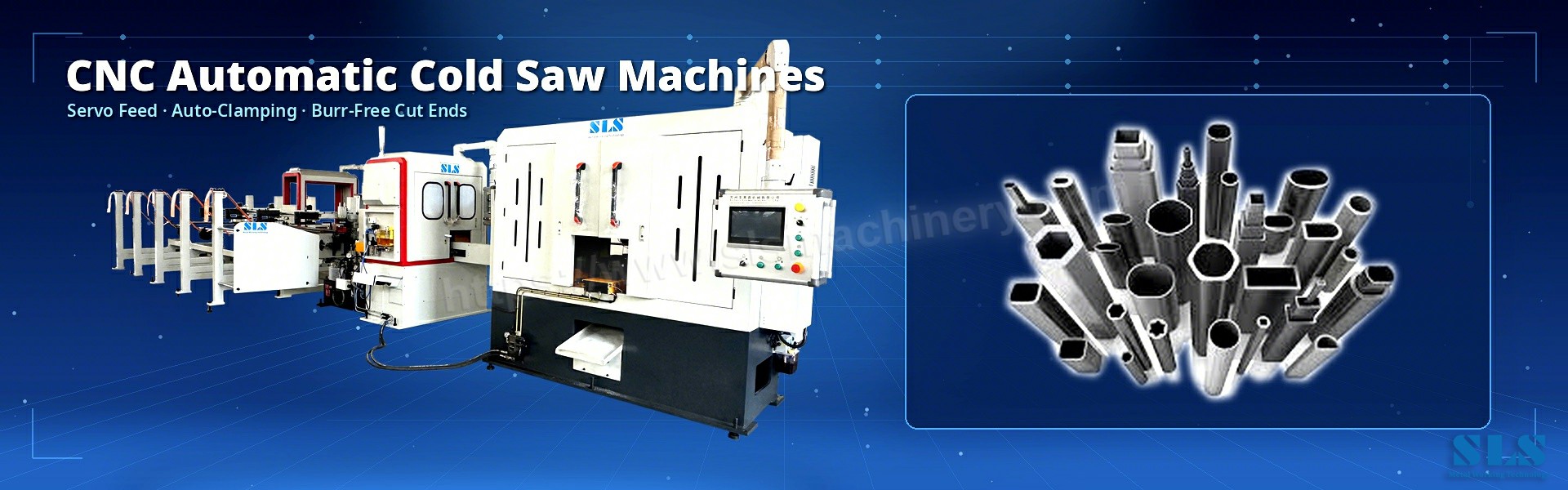

في آلة قطع الأنابيب CNC الحديثة ، يصبح المنشار البارد جزءًا من خلية قطع كاملة. تضيف آلة قطع الأنابيب الأوتوماتيكية التغذية المؤازرة، والتثبيت الأوتوماتيكي، والتحكم في الطول، لذلك يتم تغذية كل أنبوب، وإمساكه، وقطعه إلى نفس موضع التوقف. يقوم المشغلون بتخزين البرامج لأقطار مختلفة وسمك الجدار، ويضبطون سرعة القطع لدرجة المواد، ويقومون بتشغيل الدفعات بأقل قدر من الإشراف. يمكن بالكامل لآلات قطع الأنابيب الأوتوماتيكية دمج محطات إزالة الأزيز والفرز وقياس الطول للتشغيل المستمر.
تغطي التطبيقات النموذجية لآلات المنشار البارد الأوتوماتيكية CNC خطوط عادم السيارات، وإطارات الأثاث واللياقة البدنية، والخطوط الهيدروليكية، وتجميعات الأنابيب الهيكلية - في أي مكان يحتاج إعداد قطع الأنابيب إلى حافة مربعة نظيفة قبل المعالجة النهائية.
المنشار البارد هو محور هذا الدليل، ولكنه يساعد في معرفة أين تقف البدائل. فيما يلي نظرة سريعة على الخيارات الأخرى.
إن قطع الأنابيب بالليزر دقيق للغاية ويترك حوافًا ناعمة مع نتوءات صغيرة، ويمكنه قطع الأشكال المعقدة بتمريرة واحدة. تتمثل المفاضلات في ارتفاع تكاليف المعدات والصيانة، ومساحة منطقة عمل صغيرة. إنها تناسب الأنابيب ذات الجدران الرقيقة، والتي يصل حجمها عمومًا إلى حوالي 1 بوصة، والأجزاء ذات الأشكال المعقدة.
يتم قطع أنابيب البلازما بسرعة واقتصادية على الأنابيب السميكة، وعادةً ما يصل طولها إلى حوالي 2 بوصة، وهو ما يناسب الأعمال الإنشائية. إنه يخلق HAZ أكبر وحواف أكثر خشونة مع نتوءات قطع الأنابيب المرئية ، لذلك عادةً ما تكون هناك حاجة إلى الطحن أو إزالة حواف الأنبوب قبل اللحام أو المعالجة الإضافية.
يمكن للمناشير الشريطية والمناشير الكاشطة قطع الأنابيب غير القابلة للصدأ ولكنها تميل إلى ترك حواف أكثر خشونة ونتوءات أكثر، كما تولد المناشير الكاشطة الحرارة وتغير اللون. تناسب قواطع الأنابيب الدوارة الأنابيب ذات الجدران الرقيقة ولكنها يمكن أن تشوه الأطراف. هذه الخيارات قابلة للتطبيق في عمليات القطع الخشنة، إلا أنها لا تتطابق مع جودة الحافة لآلة القطع بالمنشار البارد.
ويلخص الجدول أدناه الاختلافات الرئيسية. المنشار البارد يؤدي إلى مستوى النتوء، ومدخلات الحرارة، والاستعداد النهائي، وتكلفة القطع - وهي العوامل الأكثر أهمية بالنسبة لقطع أنابيب الفولاذ المقاوم للصدأ.
غرض | المنشار البارد | الليزر | بلازما |
مستوى لدغ | منخفض جدًا | منخفض (خبث طفيف) | عالية، تحتاج إلى طحن |
المنطقة المتأثرة بالحرارة | لا شيء تقريبا | صغير | كبير |
تسامح | ± 0.1 ملم | ± 0.05 ملم | ±0.2 مم أو أوسع |
سمك الجدار | صغيرة إلى متوسطة | ما يصل إلى ~ 1 بوصة | ما يصل إلى ~ 2 بوصة |
التكلفة لكل قطع | منخفضة إلى معتدلة | عالي | معتدل + تشطيب |
الاستعداد المصب | جاهزة بعد القطع | جاهز تقريبًا | يحتاج إلى إزالة الأزيز |

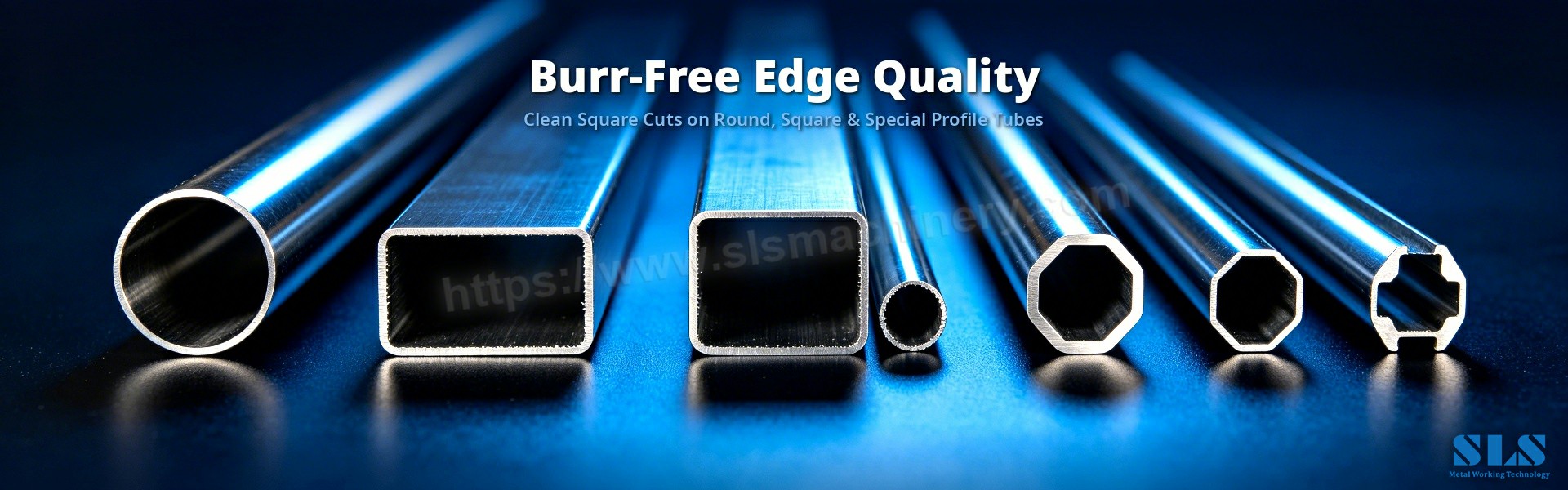

تخلق نتوءات الضغط نقاط ضغط غير متساوية في العمليات النهائية، مما قد يؤدي إلى حدوث تشققات أو انقسامات أو سوء التجهيز. كما أنها تتداخل مع ملامسة الأدوات وتترك علامات على الجزء النهائي. تحافظ الحافة الخالية من النتوءات لآلة القطع بالمنشار البارد على تناسق كل قطعة وصوت الهيكل.
يمكن أن تؤدي الحرارة الناتجة عن القطع إلى تليين أو تصلب الفولاذ المقاوم للصدأ بالقرب من الحافة وتسبب تشويهًا أثناء المعالجة اللاحقة. القطع بالمنشار البارد يحافظ على انخفاض الحرارة ويحافظ على شكل الأنبوب وخصائصه، لذلك تظل جودة القطع ثابتة ويتم الاحتفاظ بمقاومة التآكل. وهذا هو السبب الرئيسي الذي يجعل محلات تحضير قطع الأنابيب تفضل حواف المنشار البارد.
عادةً ما تحتاج الحواف المنشورة على البارد إلى القليل من إزالة حواف الأنبوب أو لا تحتاج إلى ذلك على الإطلاق ، مما يوفر الوقت قبل المعالجة النهائية. لا يوجد خبث لطحنه، ولا يتغير لونه للتنظيف، ولا حاجة إلى الشطب لمعظم الوظائف. التحضير الأقل يعني فترات زمنية أقصر، وتكلفة عمالة أقل، وفرصًا أقل للتعامل مع الضرر.
تتراوح آلات المنشار البارد من الوحدات اليدوية لأعمال الورش إلى آلات قطع الأنابيب CNC الأوتوماتيكية بالكامل لخطوط الإنتاج. الآلات اليدوية تناسب التخفيضات العرضية. تضيف الآلات شبه الأوتوماتيكية قوة التثبيت والتغذية لإنتاج الضوء. توفر بالكامل آلات قطع الأنابيب الأوتوماتيكية مع التغذية المؤازرة والتثبيت التلقائي والتحكم في الطول الاتساق الذي تحتاجه خطوط الإنتاج. يعد المنشار البارد CNC هو الأفضل عندما تكون قابلية التكرار وقابلية البرمجة مهمة.
· الحد الأقصى والأدنى لقطر الأنبوب الذي يمكن للآلة استيعابه
· القدرة على سمك الجدار لأنابيب الفولاذ المقاوم للصدأ
· دقة الطول وتربيع القطع
· حجم الشفرة ونطاق سرعة المغزل
· قدرة نظام التبريد والتعامل مع الرقاقة
· درجة الأتمتة: CNC يدوي، نصف آلي، أو كامل
الشفرة هي قلب آلة القطع بالمنشار البارد، حيث تعمل . شفرات المنشار ذات الرؤوس الكربيدية على قطع الفولاذ المقاوم للصدأ بشكل نظيف وتبقى حادة لفترة أطول من شفرات HSS. قم بمطابقة هندسة الأسنان ودرجة سمك جدار الأنبوب: الجدران الرقيقة تحتاج إلى أسنان أكثر دقة، والجدران السميكة تحتاج إلى أسنان أكثر خشونة. حافظ على الشفرة حادة ومشدودة بشكل صحيح، وافحصها بانتظام للحفاظ على قطع الأنابيب بدون نتوءات.
· استخدام باهتة أو تالفة شفرة منشار بارد - وهذا يسبب نتوءات وتراكم الحرارة.
· القطع بسرعة خاطئة أو تخطي سائل التبريد - يؤدي ارتفاع درجة الحرارة إلى تغير اللون وإضعاف الحافة.
· تجاهل التثبيت - يتحرك الأنبوب المفكوك أثناء القطع وينتج عنه حواف غير مستوية.
· اختيار درجة السن الخاطئة بالنسبة لسمك الجدار.
· تخطي الصيانة الدورية للماكينة - فالأدلة والمكونات الهيدروليكية البالية تؤدي إلى انخفاض جودة القطع.
من أجل قطع الأنابيب الخالية من النتوءات على الأنابيب الفولاذية المقاومة للصدأ ، فإن آلة القطع بالمنشار البارد هي الخيار الأكثر عملية: حواف مربعة نظيفة، ولا توجد منطقة متأثرة بالحرارة تقريبًا، وتحمل محكم، وتكلفة منخفضة لكل قطع. الليزر والبلازما لهما مكانهما، ولكن عندما تكون الخطوة التالية هي اللحام أو التجميع، فإن حواف المنشار البارد هي ببساطة الأكثر استعدادًا. تقوم SLS Machinery بتصميم وبناء آلات قطع الأنابيب CNC وآلات قطع الأنابيب الأوتوماتيكية باستخدام تقنية المنشار البارد CNC المتقدمة لإنتاج التصنيع الصحي والهيكلي والعامة. تساعد أجهزتنا الشركات المصنعة على القطع بشكل أسرع، والإنهاء بشكل أنظف، وتقليل النفايات - تحدث إلى SLS Machinery للعثور على آلة قطع الأنابيب الأوتوماتيكية المناسبة لخط إنتاجك.
س1. لماذا تعتبر آلة القطع بالمنشار البارد الأفضل لأنابيب الفولاذ المقاوم للصدأ؟
ج: تقوم آلة القطع بالمنشار البارد بالقطع باستخدام شفرات منشار ذات رؤوس كربيد منخفضة السرعة وسائل تبريد، مما ينتج حواف قطع أنبوبية مربعة وخالية من النتوءات مع عدم وجود منطقة متأثرة بالحرارة تقريبًا، مما يجعلها مثالية لقطع الأنابيب الفولاذية المقاومة للصدأ.
س2. هل قطع المنشار البارد يترك نتوءات؟
ج: قليل جداً. ينتج عن القطع بالمنشار البارد حواف نظيفة مع الحد الأدنى من نتوءات قطع الأنابيب ، لذا فإن معظم الأجزاء تكون جاهزة للمعالجة النهائية دون إزالة حواف الأنبوب.
س3. كيف يمكن مقارنة المنشار البارد CNC مع القطع بالليزر؟
ج: يعتبر الليزر أفضل من حيث التحمل ولكنه يكلف أكثر بكثير عند شرائه وصيانته. يحمل المنشار البارد CNC حوالي ±0.1 مم، وهو ما يكفي للتركيب الدقيق، مع تكلفة تشغيل أقل وعدم وجود مناطق خطرة.
س 4. هل يمكن للمنشار البارد أن يقطع أنبوبًا سميكًا من الفولاذ المقاوم للصدأ؟
ج: نعم. تتعامل آلات المنشار البارد مع أقطار الأنابيب الصغيرة والمتوسطة بشكل مريح؛ بالنسبة للجدران السميكة جدًا، قد تكون البلازما أسرع، لكنك تستبدل جودة الحافة وأعمال إزالة حواف الأنبوب .
س5. ما هو تحمل القطع للمنشار البارد CNC؟
ج: عادةً ما يحافظ المنشار البارد CNC على الطول والتربيع في حدود ±0.1 مم، وهو محكم بدرجة كافية للتركيب واللحام.
س6. هل أحتاج إلى إزالة الأزيز بعد القطع بالمنشار البارد؟
ج: عادة لا. تتميز الحواف المنشورة على البارد بوجود نتوءات قليلة جدًا وتكون جاهزة للمعالجة النهائية، مما يوفر الوقت في إعداد قطع الأنابيب.
س7. ما هي الآلات التي تقدمها SLS Machinery لقطع المنشار البارد؟
ج: تقدم شركة SLS Machinery آلات قطع الأنابيب CNC وآلات قطع الأنابيب الأوتوماتيكية المزودة بتغذية مؤازرة، وتثبيت تلقائي، والتحكم في الطول لقطع الأنابيب بشكل متسق وخالي من النتوءات..
س8. ما هي التطبيقات التي تناسب آلة القطع بالمنشار البارد؟
ج: خطوط عادم السيارات، وإطارات الأثاث واللياقة البدنية، والخطوط الهيدروليكية، وتجميعات الأنابيب الهيكلية - هناك حاجة إلى حواف نظيفة في أي مكان قبل المعالجة النهائية.
س9. كيف يمكنني إبعاد النتوءات عند استخدام المنشار البارد؟
ج: حافظ على شفرة المنشار البارد حادة، واستخدم درجة السن المناسبة لسمك الجدار، وحافظ على تدفق سائل التبريد، وقم بتثبيت الأنبوب بإحكام.
س10. هل المنشار البارد أرخص في التشغيل من الليزر أو البلازما؟
ج: نعم. تتميز آلة القطع بالمنشار البارد باستخدام طاقة أقل، وعمر افتراضي طويل لشفرة المنشار ذات الرؤوس الكربيدية ، ولا تحتاج تقريبًا إلى عمالة لإزالة الأزيز، مما يوفر تكلفة قطع أقل.
