نتوءات تركت بعد القطع ليست مجرد مستحضرات تجميل. إنها تلحق الضرر بالأدوات، وتدمر الانحناءات، وتعرض المشغلين للخطر. يشرح هذا الدليل ما تنطوي عليه عملية إزالة نتوءات الأنبوب وشطب نهاية الأنبوب ، وسبب أهميتهما قبل التشكيل أو التجميع، وكيف تتعامل آلات الشطب ذات الرأس الواحد والرأس المزدوج مع المهمة على خط الإنتاج.
توفر شركة SLS Machinery مجموعة كاملة من آلات إزالة حواف الأنابيب وآلات شطب الأنابيب - بدءًا من وحدات المحطة الفردية المدمجة وحتى الخطوط الأوتوماتيكية مزدوجة الرأس - مع أدوات مخصصة ودعم العمليات لمصنعي السيارات والفضاء والهيدروليك وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والشركات المصنعة الطبية.
تعمل عملية إزالة حواف الأنبوب على إزالة الحواف الحادة والشظايا المعدنية والبقع الخشنة التي يتركها القطع وراءه. تتشكل هذه العيوب الصغيرة، المعروفة باسم النتوءات، على الحواف الداخلية والخارجية للقطع. تذهب عملية شطب طرف الأنبوب إلى خطوة أبعد: فهي تقطع شطبًا يمكن التحكم فيه على الحافة الداخلية أو الحافة الخارجية أو كليهما، بحيث تكون النهاية نظيفة في الأدوات أو الأختام أو التركيبات. يقومون معًا بإعداد نهاية أنبوب مربعة وناعمة وآمنة للعملية التالية.

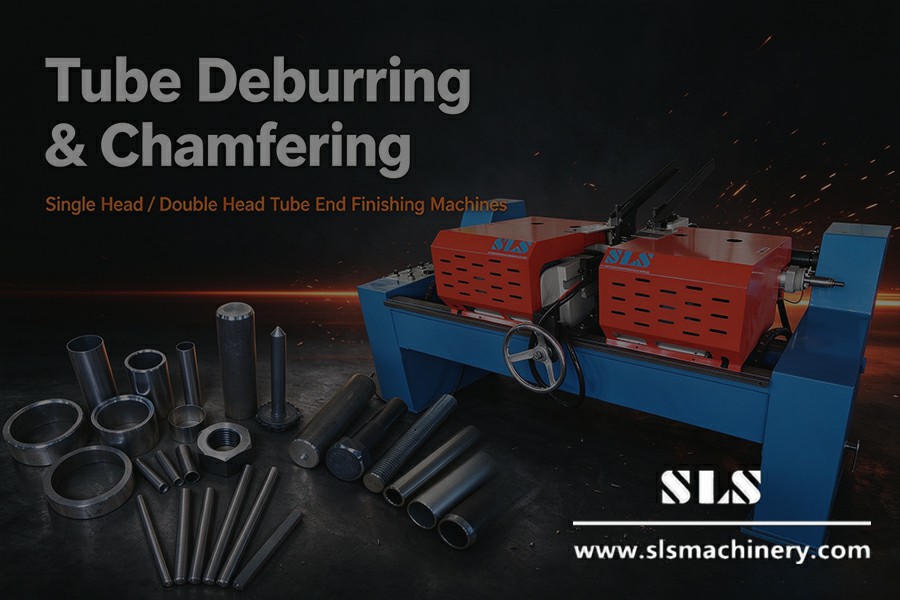

على أرضية المتجر، يتم تنفيذ هذا العمل بواسطة آلة شطب أو محطة مشتركة لإزالة الحواف والشطب . تقوم بمعالجة آلة الشطب ذات الرأس الواحد طرف واحد في كل دورة وتناسب المسافات القصيرة والأحجام المختلطة. تنتهي في ماكينة الشطب ذات الرأس المزدوج نفس الدورة، مما يؤدي إلى مضاعفة الإنتاجية تقريبًا على الخطوط ذات الحجم الكبير. يتوفر كلا النوعين كوحدات تعمل بالهواء المضغوط للأعمال ذات الجدران الرقيقة وعالية السرعة وإصدارات هيدروليكية أو CNC للجدران الثقيلة والمواد الصلبة.

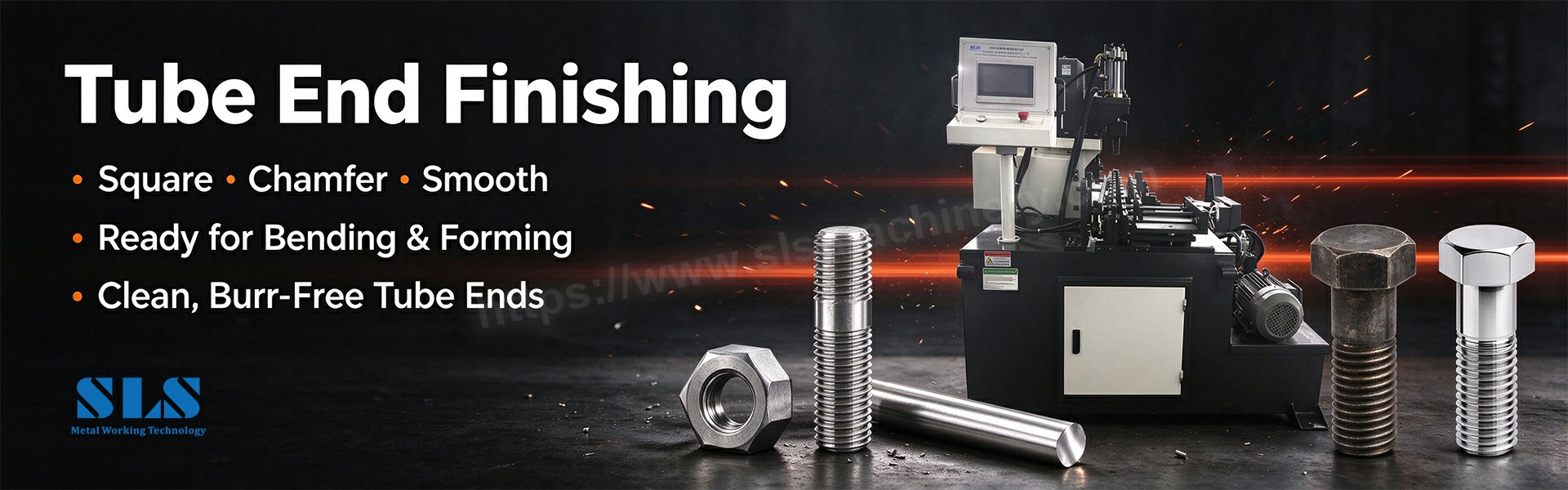

· التربيع : يجعل وجه القطع متعامداً مع محور الأنبوب، بحيث يتم وضع الجزء بالتساوي في القوالب والتركيبات.
· الشطب : قطع شطب الزوايا الحادة الداخلية والخارجية، وعادة لا يزيد عمقه عن نصف سمك الجدار.
· التنعيم : يزيل النتوءات الدقيقة المتبقية بعد الشطب، مما يمنح الشياق والقالب سطحًا نظيفًا للتشغيل عليه.
يختلف إزالة الأزيز عن تشطيب نهاية الأنبوب . إزالة الأزيز تنظف وتربع النهاية؛ يضيف التشطيب أشكالًا وظيفية مثل التوهجات أو الخرز. من الناحية العملية، إزالة الأزيز تأتي دائمًا في المقام الأول، لأن خطوة النظيفة إعداد نهاية الأنبوب هي ما يجعل آلة تشكيل نهاية الأنبوب اللاحقة تعمل بشكل موثوق.
تعمل نتوءات مثل المطاحن الصغيرة داخل آلة تشكيل نهاية الأنبوب . عندما يمر أنبوب مثقوب من خلال قوالب المشبك أو الشياق، فإن الحواف الحادة تخدش أسطح الأداة، مما يتسبب في تشقق سابق لأوانه، وتقطيع، وتشوه وجوه القالب وأطراف الشياق. تعمل عملية إزالة الأزيز على إزالة تلك المواد الكاشطة، وبالتالي تدوم الأدوات لفترة أطول وتحافظ الآلات على دقتها.
إن النتوء الذي يلتصق بقالب المشبك أو قالب الضغط يجبر الأنبوب على الطي أو التجعد أو الانقسام عند الانحناء. في الأنابيب الهيدروليكية أو الهوائية، يمكن للنتوءات الداخلية أن تخدش الأختام وتخلق مسارات للتسرب. تعمل عملية الشطب على إزالة هذه الحواف الحادة بحيث تتدفق المادة بالتساوي عبر الأدوات ويكون الجزء النهائي خاليًا من العيوب.
نهاية الأنبوب غير المربعة أو غير المستوية تكون ملتوية في القوالب، والتي تظهر كزوايا انحناء وشكل بيضاوي غير متناسقة. تضيف النتوءات أيضًا احتكاكًا داخل تجويف الانحناء، مما يزعج حركة الشياق. تتم محاذاة الأطراف المربعة والناعمة بشكل صحيح في كل دورة، وهو ما توفره عملية إزالة الأزيز القابلة للتكرار .
نتوءات حادة تقطع الأيدي وتخلق نقاط تركيز إجهاد يمكن أن تفشل تحت الضغط. وتدعم إزالتها معايير السلامة في مكان العمل وشهادات الصناعة في قطاعات مثل الطيران والتصنيع الطبي.
ينتج عن القطع نتوءات مختلفة، وكل واحدة منها تحتاج إلى الاستجابة الصحيحة.
· نتوءات التعريف : تتشكل داخل الأنبوب ويمكن أن تؤدي إلى إتلاف الأختام أو التسبب في حدوث تسربات.
· نتوءات OD : تتشكل على الحافة الخارجية وتخلق مشاكل مناسبة أو خطر الإصابة.
· نتوءات الوجه النهائية : مادة مرتفعة على الوجه المقطوع تسبب عدم استواء الجلوس.
· نتوءات متقاطعة : داخل الثقوب المحفورة، يصعب الوصول إليها ولكنها لا تزال حرجة.
نتوءات ساخنة تأتي من القطع الكاشطة أو الحرارية. تعمل الحرارة على تليين المعدن ويبرد النتوء إلى حافة خشنة صلبة ترتدي الشفرات بسرعة وقد تحتاج إلى عدة تمريرات باستخدام الأدوات المغلفة بالكربيد. نتوءات باردة تأتي من قطع منخفض الحرارة مثل المناشير الباردة أو الشفرات ذات الأسنان الدقيقة. فهي رفيعة وموحدة وسهلة الإزالة في تمريرة واحدة باستخدام شفرة كربيد حادة. تعد مطابقة الشفرة مع نوع الأزيز هي القاعدة الأولى لإزالة الأزيز بكفاءة.
يعتمد الاختيار بين آلة الشطب ذات الرأس الواحد وآلة الشطب ذات الرأس المزدوج على متطلبات الحجم وطول الأنبوب والاتساق.
وجه | آلة شطب رأس واحدة | آلة شطب رأس مزدوجة |
دورة | نهاية واحدة لكل دورة؛ إعادة التحميل للقيام بالنهاية الثانية | يتم طحن كلا الطرفين في نفس الدورة التي تستغرق 3-5 ثوانٍ |
الإنتاجية | خط الأساس | أعلى بنسبة 50-100% تقريبًا من الرأس الواحد |
تناسق | جيد، ويعتمد على المشغل في التحميل | ضيق، عادة ±0.02 مم بين الطرفين |
يقود | هوائي (جدار رقيق) أو هيدروليكي (جدار سميك) | هوائي أو هيدروليكي أو مؤازر/CNC |
أفضل ملاءمة | فترات قصيرة، نماذج أولية، أحجام مختلطة | خطوط كبيرة الحجم، إعداد لحام آلي |
نطاق نموذجي | مرنة على أنبوب OD والطول | طول الأنبوب حوالي 20-1600 مم، قابل للتمديد إلى 6000 مم |

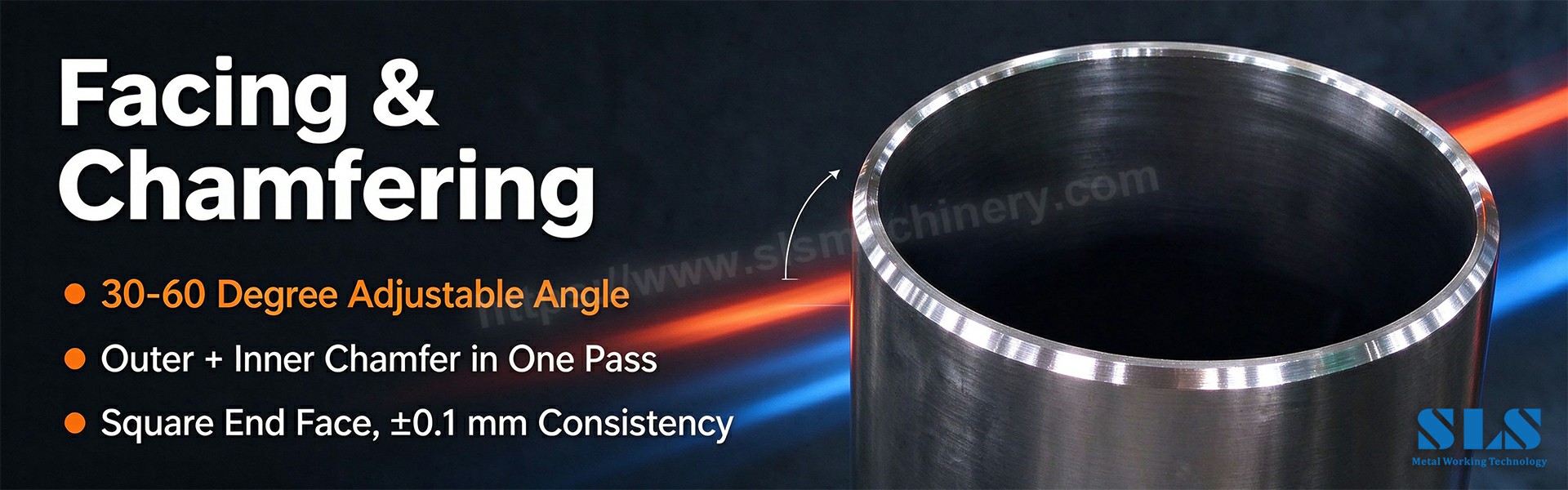

تعمل وحدة الأوتوماتيكية الرأس المزدوجة على تشغيل تسلسل كامل من التحميل، والتثبيت، والشطب، والتفريغ، ويمكن إقرانها مع التحكم PLC أو CNC، والمغذيات الاهتزازية، والتحميل الآلي. يبلغ تسامح الطول في الآلات الأوتوماتيكية عادةً حوالي ± 0.1 مم، ويمكن ضبط زاوية الشطب في نطاق 30-60 درجة لتناسب متطلبات إعداد اللحام أو التجميع.
لا تزال الأدوات اليدوية - الملفات، وأدوات الشطب المحملة بنابض، والموسعات - تحظى بمكانتها في النماذج الأولية وأعمال الإصلاح. إنها تمنح المشغل تحكمًا مباشرًا في الضغط والزاوية، ولكنها بطيئة وتعتمد على المهارة.

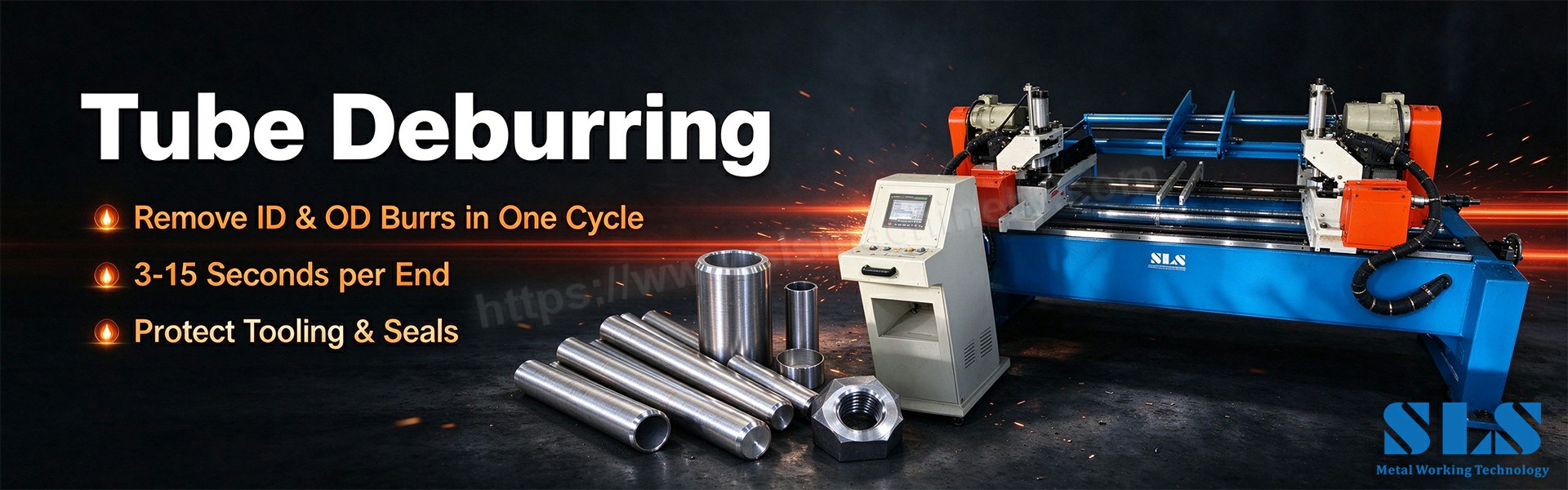

تعمل آلات إزالة حواف الأنبوب الأوتوماتيكية على إزالة نتوءات ID وOD في دورة واحدة سريعة، عادةً من 5 إلى 15 ثانية لكل طرف، مع عمق الشفرة والتغذية التي يتم التحكم فيها بواسطة الآلة. الفوائد قابلة للقياس: جودة الحافة المتسقة بغض النظر عن مهارة المشغل، ومعالجة أسرع بشكل كبير من العمل اليدوي، وسلامة أفضل مع الواقيات المغلقة والتغذية التلقائية، والتكامل السهل في خط الإنتاج.
يؤدي اختيار الشفرة إلى خفض الجودة. يعتبر فولاذ الأداة اقتصاديًا للفولاذ الطري والألومنيوم. يقاوم الكربيد التآكل ويناسب الفولاذ المقاوم للصدأ والسبائك الصلبة. يضيف الكربيد المطلي طبقة تقلل الاحتكاك والحرارة من أجل أصعب المواد. الهندسة مهمة أيضًا: الشفرات المقطوعة بشكل مستقيم تناسب الجدران الرقيقة والنتوءات الخفيفة؛ تعمل الشفرات المقطوعة بزاوية (15-30 درجة) على إزالة المزيد من المواد في كل تمريرة؛ تترك الشفرات ذات نصف القطر حافة مستديرة تقلل من رافعات الضغط في الأجزاء الحساسة للتعب.
العديد من الحديثة آلات تشكيل نهاية الأنبوب تدمج الآن محطة إزالة الحواف أو الشطب، لذلك يتم تنظيف الأنبوب مباشرة بعد القطع وقبل التشكيل - خطوات معالجة أقل، ومراقبة أكثر صرامة للعملية، ودورة إجمالية أقصر.
· قم بإزالة الأزيز مباشرة بعد القطع بينما لا تزال النتوءات مرئية وخالية من سائل التبريد أو الأوساخ.
· يجب أن يكون عمق الشطب عند أو أقل من نصف سمك الجدار ; الشطب الأعمق يضعف النهاية.
· تحقق من التربيع والتركيز حتى تظل حواجز ID وOD متوازية حول المحيط.
· قم بالفحص تحت ضوء ساطع وقم بتشغيل شياق ناعم من خلال المعرف لالتقاط النتوءات المخفية.
· أنواع نتوءات السجل وتآكل الأدوات لضبط معلمات القطع وجدولة تغييرات الشفرة.
· يؤدي الشطب الزائد إلى إزالة أكثر من نصف الجدار وإضعاف النهاية - قم بتعيين نقطة توقف وقياس للعمق.
· تتيح عملية إزالة الأزيز غير المكتملة لشفرات ID التقاط الشياق ونتوءات OD للتثبيت المزعج - فحص كلا الحافتين.
· يؤدي تخطي عملية إزالة الأزيز إلى حدوث ثرثرة وانحناءات غير دائرية وتلف الختم - لا تعتمد أبدًا على الغسيل لإزالة النتوءات.
· يؤدي معدل التغذية الخاطئ إلى ظهور نتوءات أو زيادة الحرارة - اضبطه بخطوات صغيرة وراقب تآكل الشفرة.
· الشفرة الخاطئة للنوع المثقب تهدر الوقت والأدوات - استخدم الشفرات المغطاة بالكربيد للشفرات الساخنة، والكربيد القياسي للشفرات الباردة.
السيارات: تحتاج قضبان الوقود وخطوط المكابح إلى نهايات ناعمة مشطوفة تتناسب بشكل مثالي مع الأختام والموصلات. الفضاء الجوي: تواجه الخطوط الهيدروليكية والهوائية ضغطًا شديدًا، ويدعم إعداد نهاية الأنبوب الموثق معايير مثل AS9100. الأنظمة الهيدروليكية والهوائية: حواف مشطوفة تسمح للحلقات والأختام بالثبات بشكل متساوٍ والحفاظ على الضغط. التدفئة والتهوية وتكييف الهواء والسباكة: نهايات نظيفة تسمح بتدفق اللحام وتركيبات الضغط في المقعد. الطبية: نهايات مصقولة وخالية من النتوءات على جدران رقيقة من الفولاذ المقاوم للصدأ والتيتانيوم تدعم التوافق الحيوي وتساعد على تلبية متطلبات إدارة الغذاء والدواء الأمريكية وISO.
س: ما هو الفرق بين إزالة حواف الأنبوب وشطب نهاية الأنبوب؟
ج: إزالة الأزيز يزيل النتوءات وينعم الحافة؛ الشطب يقطع شطبة يمكن التحكم فيها على الحافة الداخلية أو الخارجية. عادةً ما يتضمن الشطب إزالة الأزيز كجزء من نفس العملية.
س: ماذا تفعل آلة الشطب ذات الرأس الواحد؟
ج: إنها تثبت أنبوبًا واحدًا وتجهز طرفًا واحدًا لكل دورة - الشطب الخارجي، والشطب الداخلي، والواجهة النهائية في مسار واحد. إنها تناسب المسافات القصيرة والنماذج الأولية والأحجام المختلطة.
س: لماذا تختار آلة الشطب ذات الرأس المزدوج؟
ج: إنها تقوم بطحن كلا الطرفين في نفس الدورة، مما يؤدي إلى مضاعفة الإنتاجية تقريبًا في الأعمال ذات الحجم الكبير، والحفاظ على تناسق الطول بين الطرفين - إعداد مثالي للحام الآلي.
س: ما هي محركات الأقراص المتوفرة في آلات شطب الأنبوب؟
ج: تدور المحركات الهوائية بسرعة وتتناسب مع الأنابيب ذات الجدران الرقيقة؛ توفر المحركات الهيدروليكية قوة أكبر للمواد الصلبة والجدران السميكة؛ تضيف محركات المؤازرة وCNC التحكم الدقيق والأتمتة.
س: كم من الوقت تستغرق دورة إزالة الأزيز التلقائية؟
ج: تعمل الدورات الأوتوماتيكية النموذجية حوالي 3-15 ثانية لكل طرف أنبوب اعتمادًا على الماكينة والمواد؛ الآلات ذات الرأس المزدوج تقوم بكلا الطرفين في نفس النافذة.
س: ما مدى سرعة إزالة الأزيز بالآلة من إزالة الأزيز اليدوية؟
ج: يمكن للآلات الأوتوماتيكية أن تكون أسرع بما يصل إلى 10 مرات تقريبًا من العمل اليدوي، مع جودة حافة موحدة لا تعتمد على مهارة المشغل.
س: ما هي زاوية الشطب التي يجب أن أستخدمها؟
ج: الزوايا قابلة للتعديل عادة من 30 درجة إلى 60 درجة. مطابقة الزاوية لمعايير اللحام أو مواصفات التركيب؛ 30-45 درجة نموذجية لإعداد اللحام.
س: ما هو العمق الذي يجب أن يكون عليه الشطب؟
ج: احتفظ به عند أو أقل من نصف سمك الجدار. الشطب الأعمق يزيل الكثير من المواد ويضعف نهاية الأنبوب.
س: هل يمكن لآلة إزالة الأزيز أن تعمل مع آلة تشكيل نهاية الأنبوب؟
ج: نعم. تدمج العديد من خطوط التشكيل محطة إزالة الحواف أو الشطب بحيث يتم تنظيف الأنبوب مباشرة بعد القطع وقبل الحرق أو الديكور أو الثني.
س: ما هي المواد التي يمكن نزع حوافها وشطبها؟
ج: الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، والنحاس، والنحاس الأصفر، والتيتانيوم كلها شائعة، بشرط أن تكون مادة الشفرة وحمولة الماكينة مطابقة للسبيكة.
س: كيف تدعم ماكينات SLS إزالة حواف الأنبوب وشطبه؟
ج: تقوم شركة SLS Machinery ببناء آلات شطب أحادية الرأس ومزدوجة الرأس، وخطوط إزالة الأزيز الأوتوماتيكية، وأنظمة التشطيب النهائي باستخدام الحاسب الآلي، مع أدوات مخصصة ودعم الإعداد لأحجام ومواد الأنابيب الخاصة بك.
س: ما هو أفضل وقت للتنحيف بعد القطع؟
ج: مباشرة بعد القطع، بينما لا تزال النتوءات نظيفة ومرئية. يمنع الإزالة المبكرة للحطام من الالتصاق ويمنع تشوه النتوءات أثناء المناولة.
نهايات الأنبوب النظيفة هي أساس التشكيل والتجميع والختم الموثوق به. تعمل إزالة حواف الأنبوب وشطب نهاية الأنبوب على حماية الأدوات، ومنع عيوب الانحناء، والحفاظ على تناسق الأجزاء، وجعل أرضية المتجر أكثر أمانًا. سواء كنت بحاجة إلى مرنة ذات رأس واحد أو آلة شطب آلة إزالة الأزيز ذات الرأس المزدوج عالية الإنتاج ، فإن العملية تتلخص في مطابقة الأداة مع نوع الأزيز والجدار والحجم - ثم السماح للآلة بتكرارها.
تقوم SLS Machinery بتصميم وبناء حلول الشطب وإزالة الحواف الأوتوماتيكية لمصنعي الأنابيب والأنابيب، بما في ذلك الماكينات ذات الرأس المزدوج المزودة بتغذية مزدوجة السرعة، وأدوات التغيير السريع، والتحكم الاختياري باستخدام الحاسب الآلي. اتصل بشركة SLS Machinery لتزويدك بأحجام الأنابيب والمواد ورسومات الإعداد النهائي، وسنوصي بالماكينة - والأدوات - التي تناسب إنتاجك.
