كل خرطوم مرن في السيارة، أو وحدة التدفئة والتهوية وتكييف الهواء، أو النظام الهيدروليكي يجب أن يبقى في مكانه بالضبط. إذا انزلق، يتسرب سائل التبريد، وينخفض الضغط، وتتوقف المعدات. غالبًا ما يكون الجزء الذي يجعل هذا ممكنًا بهدوء هو حلقة صغيرة مرتفعة بالقرب من نهاية الأنبوب - خرزة. تعد زخرفة الأنبوب إحدى العمليات الأكثر شيوعًا التي يتم إجراؤها بواسطة آلة تشكيل نهاية الأنبوب ، وهذا هو السبب في بقاء الخراطيم ثابتة في مكانها تحت الاهتزاز والحرارة والضغط.

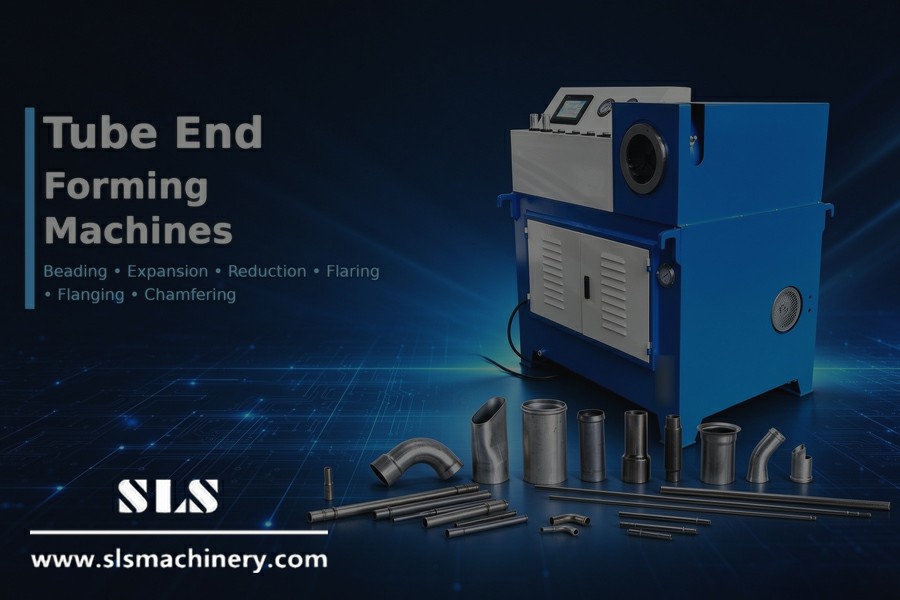

تقوم آلة تشكيل نهاية الأنبوب بإعادة تشكيل نهاية الأنبوب المعدني بضربة واحدة أو دورة تشكيل قصيرة. اعتمادًا على الأدوات، يمكن لنفس الآلة توسيع أو تقليل أو توهج أو خرز أو شفة أو شطب أو إغلاق نهاية الأنبوب. هذه المرونة تجعلها قطعة أساسية من المعدات لخطوط معالجة الأنابيب المعدنية في صناعة السيارات والتدفئة والتهوية وتكييف الهواء والتبريد والهيدروليكية والطبية وتصنيع الأثاث.
في هذا الدليل، نشرح ما هي زخرفة الأنبوب ، وكيف تعمل عمليات التشكيل النهائي الرئيسية، وما هي المواد وملفات تعريف الخرز التي يجب اختيارها، وكيفية اختيار آلة تشكيل نهاية الأنبوب المناسبة لإنتاجك. توفر شركة SLS Machinery مجموعة كاملة من آلات تشكيل نهاية الأنبوب - بدءًا من الوحدات ذات المحطة الواحدة وحتى خطوط CNC متعددة المحطات - والتي تم تصميمها لتقديم أشكال نهائية متسقة وقابلة للتكرار بأقل وقت للإعداد.
تشكل زخرفة الأنبوب حلقة أو خرزة محيطية مرتفعة على الجزء الخارجي من الأنبوب، وعادةً ما تكون على بعد بضعة ملليمترات من النهاية. تعمل الخرزة كشوكة مضادة للإزاحة: عندما ينزلق خرطوم فوق طرف الأنبوب، فإنه يتوقف عند الخرزة، ويتم وضع مشبك خلف الخرزة لتثبيت الخرطوم في مكانه. يمنع هذا التوقف الميكانيكي الخرطوم من الانزلاق تحت ضغط مرتفع أو اهتزاز أو ركوب الدراجات الحرارية.
الخرز يأتي في ملفين مشتركين:
• حبات مستديرة لها مقطع عرضي منحني. إنها تركز قوة التثبيت في منطقة أصغر وهي مثالية للاحتفاظ بخرطوم الضغط المنخفض إلى المتوسط في خطوط تبريد السيارات والفراغ والوقود.
• تنشر الخرزات المسطحة ضغط التثبيت على سطح أوسع. إنها تقلل من خطر تلف الخراطيم وتحسن سلامة الختم تحت الضغط العالي، ولهذا السبب فهي شائعة في الأنظمة الهيدروليكية والهوائية.
يتم استخدام خرزة مزدوجة - حلقتان مرتفعتان على نفس الطرف - عند الحاجة إلى احتجاز إضافي أو عندما يكون الخرطوم طويلًا وثقيلًا. يجب أن يتطابق حجم الخرزة وارتفاعها وموضعها مع القطر الداخلي للخرطوم وموقع المشبك؛ وإلا فقد يتسرب المفصل أو يمكن أن يتفكك الخرطوم بمرور الوقت.

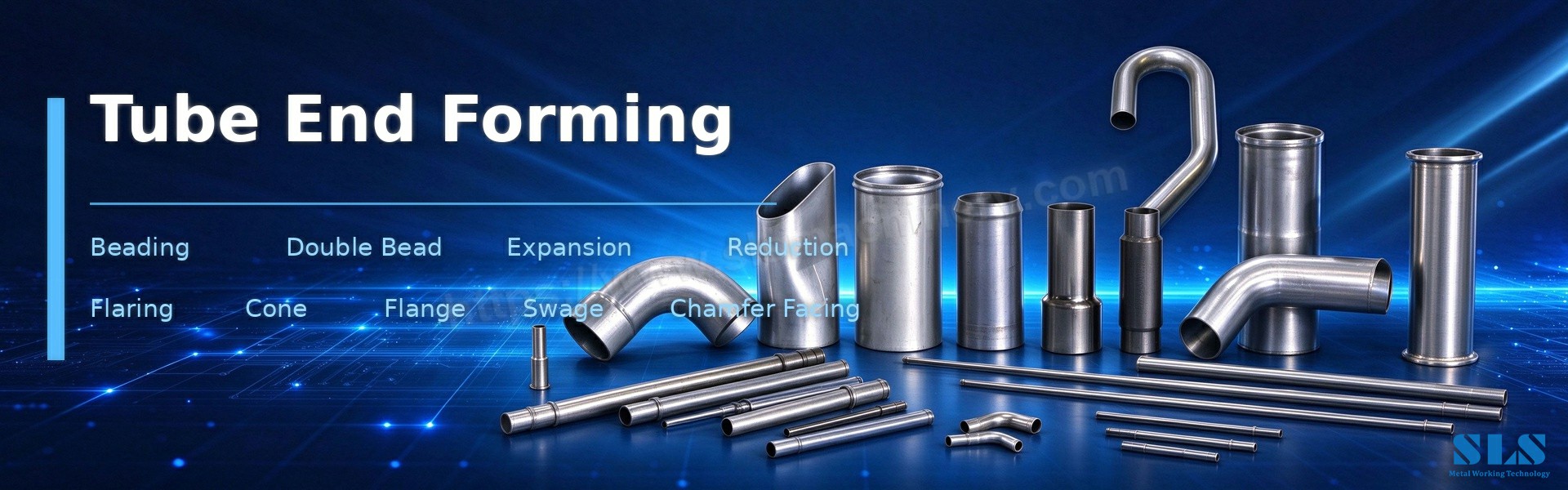

يمكن إنشاء لآلة تشكيل نهاية الأنبوب أي شكل نهائي مطلوب للتجميع تقريبًا. العمليات الأساسية الأربع هي التوسع، والتخفيض (التأرجح)، والإشعال، والديكور.

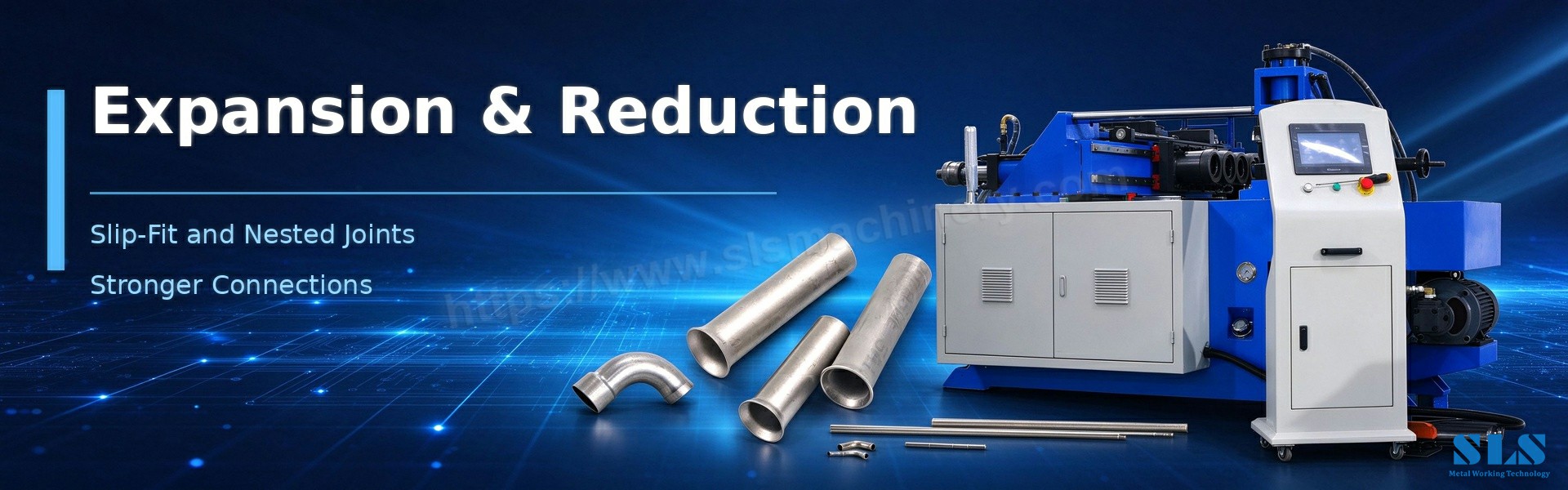

يؤدي توسيع الأنبوب إلى زيادة القطر الخارجي لنهاية الأنبوب. يتم دفع شياق أو لكمة داخل الأنبوب، مما يدفع الجدران إلى الخارج حتى يتمكن الأنبوب من الانزلاق فوق مكون آخر أو تركيبه في لوح. يؤدي التمدد إلى ترقق الجدار قليلًا مع تمدد المعدن، لذلك يجب التحكم في مقدار التمدد. يستخدم على نطاق واسع في المبادلات الحرارية وخطوط التبريد وأجزاء الأثاث التلسكوبية.
يعمل تقليل الأنبوب ، والذي يُسمى أيضًا تأرجح الأنبوب ، على تقليل القطر الخارجي لنهاية الأنبوب بحيث يمكن أن يتداخل داخل أنبوب أو مكون أصغر. يتم ضغط المادة إلى الداخل، مما يؤدي في الواقع إلى زيادة سماكة الجدار عند القسم المنخفض وتقوية المفصل. يعد تشكيل التأرجح أمرًا شائعًا في خطوط الوقود والأنابيب الهيدروليكية وأنظمة العادم وأي اتصال متداخل لا ينبغي أن يعتمد على تركيبات إضافية.

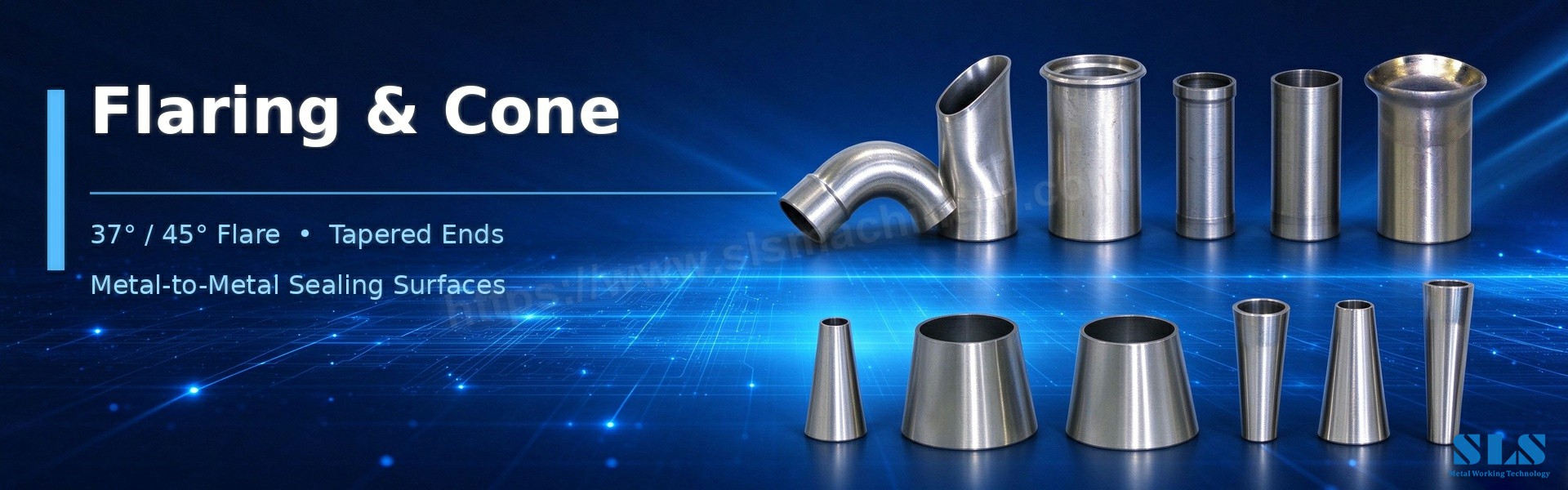

يعيد توهج الأنبوب تشكيل النهاية إلى الخارج بزاوية دقيقة - عادةً 37 درجة (JIC/DIN)، أو 45 درجة (SAE)، أو 60 درجة (متري). يتزاوج المخروط المتوهج مع تركيب ضغط لإنشاء ختم من المعدن إلى المعدن بدون حشوات أو حلقات على شكل حرف O. يعد الحرق أمرًا قياسيًا في خطوط مكابح السيارات والتدفئة والتهوية وتكييف الهواء (HVAC) والتبريد لأنه ينتج ختمًا موثوقًا وقابلاً لإعادة الاستخدام. يجب أن تتطابق زاوية التوهج مع التركيب تمامًا؛ شديدة الانحدار أو ضحلة جدًا وسوف يتسرب المفصل.
زخرفة الأنبوب ، كما هو موضح أعلاه، تخلق الحلقة المرتفعة التي تحتفظ بالخراطيم. إنه الشكل النهائي الأسرع والأكثر شيوعًا لتجميعات الخراطيم المرنة.
يقارن الجدول أدناه العمليات الأربع:
عملية | غاية | سمك الجدار | الاستخدام النموذجي | اتصال |
توسيع الأنبوب | زيادة OD لتناسب الانزلاق | يتناقص | المبادلات الحرارية والتبريد | الأنبوب الخارجي / الملاءة مناسبة |
تخفيض الأنبوب (التطريق) | تقليل OD للتعشيش | يزيد | خطوط الوقود، الهيدروليكية، العادم | الأنبوب الداخلي/ملاءمة متداخلة |
إحراق الأنبوب | إنشاء مخروط الختم | الحد الأدنى من التغيير | خطوط الفرامل، التدفئة والتهوية وتكييف الهواء | تركيبات ضغط |
زخرفة الأنبوب | شكل حلقة الاحتفاظ بالخرطوم | الحد الأدنى من التغيير | خراطيم التبريد، خطوط الفراغ | خرطوم + المشبك |
بالإضافة إلى العمليات الأساسية الأربع، تنتج آلات تشكيل نهاية الأنبوب عدة أشكال أخرى مهمة في التجميع:

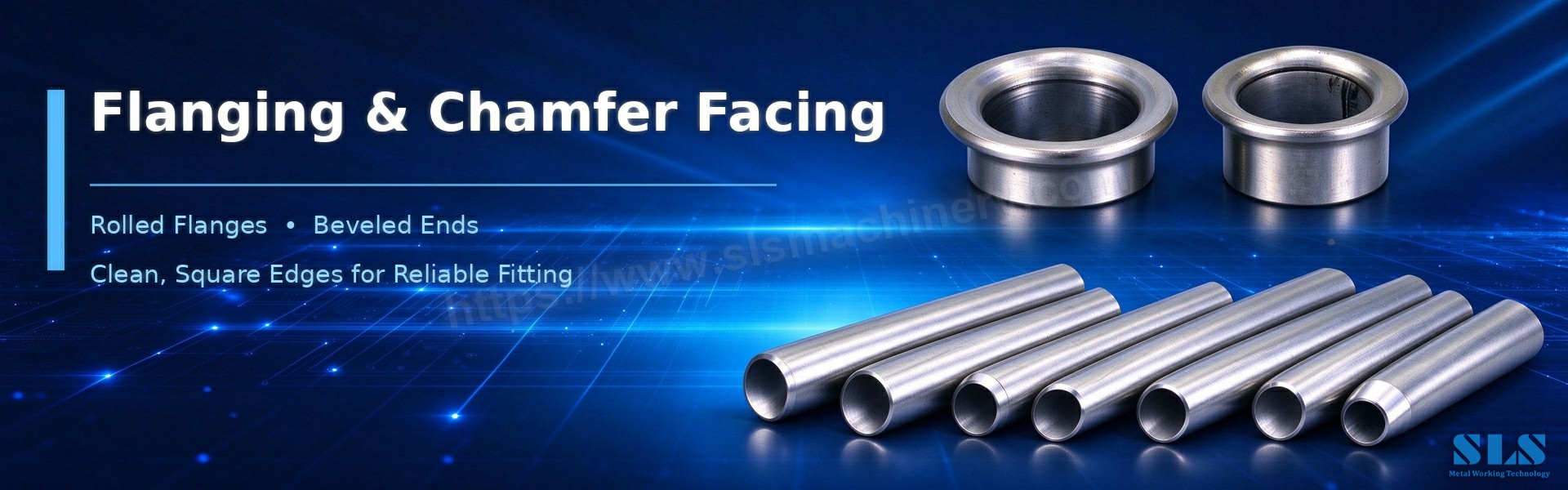

• تعمل فلنجة الأنبوب على ثني النهاية للخارج لتكوين فلنجة، مما يؤدي إلى إنشاء سطح مستو للتوصيلات المثبتة بمسامير أو الملحومة. تعتبر التشفيه شائعة في خطوط الأنابيب وقنوات التدفئة والتهوية وتكييف الهواء (HVAC) والتجمعات الهيكلية.
• تعمل عملية الشطب على إزالة الحافة الحادة في نهاية الأنبوب والحصول على وجه نظيف. من السهل إدخال الطرف المشطوب في التركيبات، ويحمي الأختام أثناء التجميع، ويحسن إعداد اللحام.
• نهاية الإغلاق تغلق نهاية الأنبوب بالكامل. يتم استخدامه لأرجل الأثاث والأغطية الواقية والمنتجات التي لا يكون فيها الطرف المفتوح مقبولاً.
• يؤدي التقليب إلى زيادة سماكة جدار الأنبوب محليًا في النهاية، مما يخلق قسمًا أقوى للخيوط أو التوصيلات ذات الضغط العالي.
• يضيف التخريش والتشكيل الجانبي أنماط قبضة أو مقاطع عرضية خاصة إلى نهاية الأنبوب لتطبيقات محددة.
العديد من الآلات الحديثة عبارة عن وحدات متعددة المحطات: فهي تؤدي عمليتين أو أكثر بالتسلسل - على سبيل المثال، تقليل وصلة العادم وإشعالها وربطها في دورة واحدة. إن الأدوات متعددة المحطات هي السبب في أن آلة تشكيل طرف الأنبوب الواحدة يمكن أن تحل محل العديد من المكابس المخصصة على أرضية المتجر.
هناك طريقتان رئيسيتان لتشكيل الخرز:
تشكيل الكبش هو الطريقة السريعة ذات الحجم الكبير. يتم تثبيت الأنبوب في موضعه بينما تقوم لكمة التمدد بدفع الجدار إلى الخارج، ثم تقوم لكمة ثانية بتقليص النهاية مرة أخرى إلى قطر الدليل، مما يترك حبة واحدة أو أكثر. يمكن أن يؤدي تشكيل الكبش إلى إنشاء حبة مزدوجة في دورة واحدة وهو الخيار القياسي لخطوط إنتاج السيارات والتدفئة والتهوية وتكييف الهواء (HVAC)، حيث تكون تكلفة الدورة الزمنية هي التكلفة.
يقوم تشكيل اللف الداخلي بتشكيل الخرزة من خلال تطبيق الضغط المحوري من خلال فكي المشبك المسنن الذي يقوم بلف مادة الأنبوب إلى الداخل. هذه العملية أبطأ من تشكيل الكبش، ولكنها تنتج تفاوتات ضيقة للغاية وشكل خرزة ناعم وموحد. يُفضل تشكيل اللف الداخلي للتطبيقات الطبية والفضائية وغيرها من التطبيقات التي تكون فيها الأبعاد الدقيقة وجودة السطح أمرًا بالغ الأهمية.
وتشمل التقنيات الأخرى التشكيل الدوار وتحجيم الأداة المجزأة. يستخدم التشكيل الدوار قوالب أو بكرات دوارة لتشكيل النهاية حول المحيط؛ يستخدم تحجيم الأداة المجزأة مجموعة من القوالب المقسمة التي تغلق حول الأنبوب لتوسيعه أو تصغيره. كلاهما مفيد للأقطار الأكبر والأشكال المعقدة.
يعتمد الاختيار بين هذه الطرق على حجم الإنتاج ومتطلبات الدقة والمواد وتكلفة الأدوات. الحجم الكبير والخرز المتعدد يفضل تشكيل الكبش؛ إن التفاوتات الضيقة والمواد الحساسة تفضل تشكيل اللف الداخلي أو التشكيل الدوار.
يتم استخدام زخرفة الأنبوب وتشكيل نهاية الأنبوب حيثما يجب توصيل خرطوم أو تركيب أو أنبوب آخر بشكل موثوق:
• السيارات: خطوط التبريد والوقود والفراغ والفرامل وتكييف الهواء. أطراف مطرزة تحافظ على خراطيم الرادياتير في مكانها وتمنع التسربات في أنظمة الانبعاثات والسوائل. تشكل الآلات متعددة المحطات مفاصل العادم وقضبان الوقود وخطوط التيار المتردد.
• التدفئة والتهوية وتكييف الهواء والتبريد: أنابيب النحاس والألومنيوم مشتعلة ومزخرفة للمكثفات والمبخرات والمبادلات الحرارية. تعمل الأطراف المتوهجة على إنشاء وصلات تبريد مانعة للتسرب.
• الأنظمة الهيدروليكية: أطراف متعرجة ومطرزة تمنع سحب الخرطوم تحت الضغط العالي. تعمل الخرز المسطح على توزيع قوة المشبك بالتساوي وتقليل تلف الخرطوم.
• الفضاء الجوي: تُستخدم نهايات الأنابيب المخروطية في خطوط السوائل ذات الضغط المنخفض (أقل من حوالي 250 رطل لكل بوصة مربعة) — تنفيس خزان الوقود، وإرجاع الجاذبية، وخطوط استنشاق الزيت — حيث ينزلق خرطوم مطاطي فوق الخرزة ويتم تثبيته خلفها.
• الأجهزة الطبية: ينتج التشكيل الداخلي خرزات دقيقة على أنابيب نقل السوائل الصغيرة حيث تعتبر النظافة والتحكم في الأبعاد أمرًا بالغ الأهمية.
• الأثاث ومعدات اللياقة البدنية: نهايات الأنبوب الموسعة والمصغرة والمغلقة تعطي أرجل الكرسي وإطارات السرير ومعدات الصالة الرياضية مظهرًا نظيفًا ومكتملًا بدون أغطية إضافية.
• الأجهزة المنزلية: يعمل الديكور على تقوية خراطيم الصرف في الغسالات وغسالات الأطباق ويمنع تسرب الغاز في خطوط التوصيل.
تحدد سمك المادة وجدار الأنبوب عمليات التشكيل النهائية الآمنة والأدوات المطلوبة.
• النحاس والألومنيوم مرنان ويتشكلان بسهولة. وهي شائعة في التدفئة والتهوية وتكييف الهواء والتبريد وتبريد السيارات. غالبًا ما يمكن توسيع الأنبوب النحاسي ذي الجدار الرقيق بنسبة 15-20 بالمائة في القطر؛ يحتاج الألومنيوم إلى أدوات نظيفة ومصقولة لتجنب الخدوش وعلامات المشبك.
• يوفر الفولاذ المقاوم للصدأ القوة ومقاومة التآكل ولكنه يتصلب بسرعة. إنها تحتاج إلى قوة تشكيل أعلى، وأدوات دقيقة، وتحكم دقيق لتجنب التشقق. التوسيع الآمن النموذجي هو 5-10 بالمائة للجدران السميكة.
• يتم استخدام النحاس والتيتانيوم في المنتجات المتخصصة التي تحتاج إلى القوة ومقاومة التآكل. إنها تتطلب أدوات جيدة المطابقة وسرعات تشكيل أبطأ.
• الكربون الصلب هو العمود الفقري للبناء والتصنيع. يتشكل بشكل يمكن التنبؤ به، لكن السلوك الدقيق يعتمد على سمك الجدار ودرجته.
تتعرض الجدران الرقيقة لخطر الانقسام أثناء التوسيع أو الديكور والتجاعيد أثناء التخفيض. تحتاج الجدران السميكة إلى مزيد من القوة ولكنها تتحمل التشكيل الأعمق. كقاعدة عامة، يجب أن تكون الخرزات الموجودة على الأنابيب ذات الجدران الرقيقة ضحلة، ويجب أن تتطابق الأدوات مع قطر الأنبوب الفعلي وسمك الجدار - وليس الحجم الاسمي وحده.
يبدأ اختيار الماكينة بالأجزاء التي تنتجها بالفعل، وليس بكتالوج الماكينة.
• تقوم الآلات المخصصة ذات العملية الواحدة بعملية واحدة — التزيين، أو التوهج، أو التخفيض. فهي أبسط، وأرخص، وأسهل في الصيانة، كما أنها تناسب إنتاج كميات كبيرة من شكل طرفي واحد.
• تتعامل الآلات المركبة (متعددة المحطات) مع العديد من العمليات باستخدام أدوات قابلة للتبديل. إنها توفر المساحة الأرضية، وتقلل من وقت التغيير، وتناسب المتاجر التي تقوم بتشغيل العديد من الأجزاء المختلفة على دفعات أصغر.
عند المقارنة بين الآلات، انظر إلى:
• الحد الأقصى لقطر الأنبوب وسعة سمك الجدار
• قوة التشكيل (الحمولة) وهل هي هيدروليكية أم هوائية أم مؤازرة كهربائية
• عدد المحطات وسرعة تغيير الأداة
• وقت الدورة وما إذا كان يمكن ربط الجهاز بوحدة التغذية التلقائية
• نظام التحكم: تقوم ماكينات CNC متعددة المحطات بتخزين البرامج لكل جزء، مما يحسن إمكانية التكرار عبر الورديات
• جودة الأدوات: تدوم قوالب الفولاذ المقسى لفترة أطول وتتحمل بشكل أفضل
حجم الإنتاج مهم أيضًا. تستفيد الخطوط ذات الحجم الكبير من الأتمتة والدورات السريعة؛ تستفيد متاجر العمل من المرونة والتغييرات السريعة في الأدوات. يجب أن يقدم المورد الموثوق به الدعم الفني، وخدمة تصميم الأدوات، والتدريب. اطلب المراجع ودراسات الحالة من مجال عملك.
إن إضافة زخرفة الأنبوب إلى تشغيل آلة تشكيل نهاية الأنبوب الخاص بك يوفر فوائد قابلة للقياس:
• أجزاء أقل: الخرزة عبارة عن توقف ميكانيكي مدمج، لذلك يمكن تبسيط المشابك والمحولات أو إزالتها.
• تجميع أسرع: تنزلق الخراطيم، وتصطدم بالخرزة، ويتم تثبيتها - تتم المحاذاة تلقائيًا.
• احتفاظ أفضل: يحافظ القفل الميكانيكي على الضغط المرتفع والاهتزاز والتمدد الحراري.
• تفاوتات أكثر إحكامًا: تحافظ الأدوات الدقيقة على ثبات ارتفاع الخرزة وموضعها، وهو أمر بالغ الأهمية عندما يجب أن تتطابق الخرزة مع القطر الداخلي للخرطوم.
• تكلفة أقل: تحل ماكينة واحدة متعددة المحطات محل عدة مكابس، وتقلل من العمالة، وتقلل الخردة.
• موثوقية أعلى: نقاط فشل أقل تعني تسربات أقل، ومطالبات ضمان أقل، ووقت توقف أقل في الميدان.
ج: إن زخرفة الأنبوب هي عملية تشكيل نهائي تخلق حلقة مرتفعة بالقرب من نهاية الأنبوب المعدني. تعمل الحلقة بمثابة توقف ميكانيكي يمنع الخراطيم من الانزلاق، كما أن المشبك الموجود خلف الخرزة يثبت الخرطوم في مكانه.
ج: يمكن لآلة تشكيل نهاية الأنبوب أن تقوم بالتوسيع، والتقليل (التأرجح)، والتوهج، والخرز، والشفة، والشطب، والإغلاق، والاضطراب، ونهايات الأنبوب الجانبية. تقوم الآلات متعددة المحطات بتنفيذ العديد من هذه العمليات في دورة واحدة.
ج: يخلق حرق الأنبوب مخروطًا بزاوية (37 درجة، 45 درجة، أو 60 درجة) يغلق ضد تركيب الضغط. يُنشئ زخرفة الأنبوب حلقة مرتفعة تحمل خرطومًا بمشبك. الحرق مخصص للأختام المعدنية. الديكور للاحتفاظ بالخرطوم.
ج: إنهما نفس العملية. تأرجح الأنبوب هو التخفيض الميكانيكي لقطر نهاية الأنبوب بحيث يتداخل داخل مكون أصغر. إنه يثخن الجدار محليًا ويقوي المفصل.
ج: استخدم حبة مزدوجة عندما لا توفر حبة واحدة احتفاظًا كافيًا - على سبيل المثال، على الخراطيم الطويلة أو الثقيلة، أو في التطبيقات ذات الاهتزازات القوية أو قوى السحب العالية.
ج: النحاس والألومنيوم هما الأكثر ليونة ويسهل تشكيلهما. الفولاذ المقاوم للصدأ يصبح أكثر صلابة ويحتاج إلى المزيد من القوة؛ يجب تشكيل الفولاذ المقاوم للصدأ ذو الجدار الرقيق باستخدام طرق تشكيل اللف الداخلي أو الطرق الدوارة لتجنب التشقق.
ج: اختر تشكيل الكبش لإنتاج كميات كبيرة وسرعة وخرزات متعددة في دورة واحدة. اختر تشكيل اللف الداخلي عندما تحتاج إلى تفاوتات مشددة، وملامح خرزية ناعمة، ومواد رقيقة أو رقيقة الجدران.
ج: تقدم شركة SLS Machinery آلات تشكيل نهاية الأنبوب أحادية ومتعددة المحطات، وتصميم الأدوات المخصصة، والدعم الفني. تتعامل الماكينات مع التوسيع، والتصغير، والتوهج، والديكور، والشفه، والشطب للأنابيب النحاسية، والألمنيوم، والفولاذ، والفولاذ المقاوم للصدأ - مع التحكم باستخدام الحاسب الآلي للحصول على نتائج قابلة للتكرار وعالية الجودة.
تبدو زخرفة الأنبوب وكأنها تفاصيل صغيرة، ولكنها تمثل الفرق بين الاتصال الذي يدوم والذي يفشل في الميدان. سواء كنت بحاجة إلى توسيع للمفاصل المنزلقة، أو تقليل التوصيلات المتداخلة، أو التوهج للأختام المانعة للتسرب، أو الديكور للاحتفاظ بالخرطوم، فإن آلة تشكيل نهاية الأنبوب الصحيحة تحول نهاية الأنبوب العادي إلى وصلة دقيقة وموثوقة - في ثوانٍ.
ابدأ بالجزء: المادة وسمك الجدار ونوع المفصل وحجم الإنتاج. ثم قم بمطابقة الماكينة والأدوات وملف تعريف الخرزة مع تلك المتطلبات. باستخدام المعدات والعمليات المناسبة، تصبح عملية تشكيل نهاية الأنابيب واحدة من أسرع العمليات وأكثرها تكرارًا على خط إنتاجك.
تقوم SLS Machinery ببناء آلات تشكيل نهاية الأنبوب لهذا الغرض بالضبط - بدءًا من آلات التشكيل ذات المحطة الواحدة المدمجة إلى خطوط CNC متعددة المحطات مع التغذية التلقائية. يساعدك مهندسونا على اختيار العملية، وتصميم الأدوات، وإعداد الماكينة بما يتناسب مع أحجام الأنابيب والمواد الخاصة بك. اتصل بشركة SLS Machinery لمناقشة متطلبات تشكيل نهاية الأنبوب لديك والحصول على حل يناسب إنتاجك.
