هل سبق لك أن قمت بسحب أنبوب مثني من آلة ثم وجدت تجاعيد على القوس الداخلي، أو مقطعًا عرضيًا مسطحًا، أو شقوقًا على طول الجدار الخارجي؟ بالنسبة للمصنعين الذين يستخدمون آلات ثني الأنابيب CNC الأوتوماتيكية ، فإن هذه العيوب ترتبط دائمًا بتفاصيل واحدة مفقودة: دعم الشياق الداخلي المناسب.
في SLS Machinery، تم تصميم ماكينات ثني الأنابيب CNC التي تعمل بمحرك مؤازر لدينا لتحقيق دقة ثني تبلغ ± 0.1 درجة عبر أنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم والنحاس - ولكن حتى الماكينة الأكثر تقدمًا لا يمكنها توفير انحناءات نصف قطرها ضيقة مثالية بدون أدوات الشياق المناسبة. يشرح هذا الدليل ماهية الشياق ، والنوع الذي يناسب تطبيقك، وكيفية استخدامه لقطع الخردة وتحسين تناسق الأجزاء.

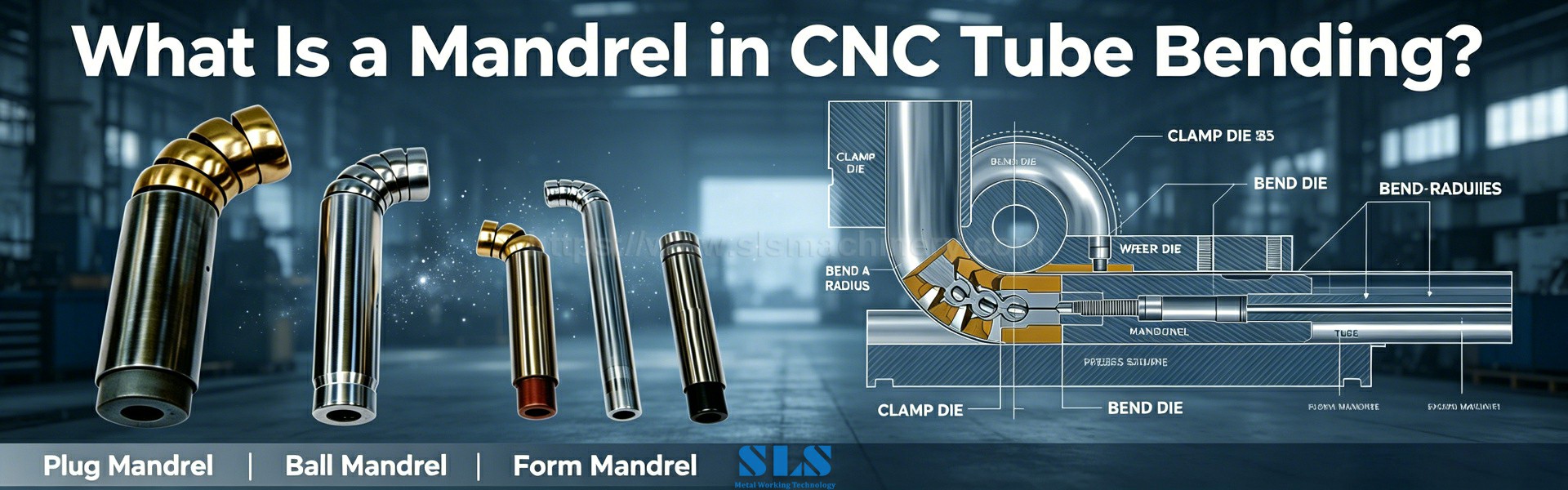

الشياق عبارة عن أداة دقيقة يتم إدخالها في التجويف المجوف للأنبوب قبل ثنيه. إنه يقع داخل منطقة التشوه ويدعم الجدار الداخلي حيث يلتف الأنبوب حول قالب الانحناء، مما يمنع المادة من الانهيار أو التبويض أو التجعد تحت ضغط الضغط.
تحتوي مجموعة الشياق القياسية على أربعة أجزاء أساسية:
· ساق/جسم الشياق: القلب الصلب الذي يتم تركيبه على قضيب الشياق الخاص بالماكينة ويتوافق مع الخط المركزي للأنبوب.
· المفاصل المفصلية: وصلات مرنة تسمح للشياق بمتابعة منحنى الانحناء دون ربط.
· الكرات الداعمة أو المقاطع المشكلة: نقاط اتصال مدورة أو مشكلة تثبت جدار الأنبوب بشكل دائري خلال الانحناء.
· غراب الذيل / ذراع الدعم: مجموعة جانب الماكينة التي تثبت موضع الشياق وتسحبه بعد اكتمال الانحناء.
بالنسبة لمعظم تطبيقات الكربون والفولاذ المقاوم للصدأ، يتم تحديد حجم قطر الشياق بحيث يترك خلوصًا بنسبة 3-5% بالنسبة للقطر الداخلي للأنبوب - محكم بدرجة كافية لمنع الانهيار، وفضفاض بدرجة كافية لتجنب اختناقات التسجيل أو الاستخراج. تتطلب الأنابيب ذات الجدران الرقيقة التي تزيد نسبة قطرها إلى سمكها (D/t) عن 30:1 خلوصًا أكثر إحكامًا بنسبة 2-3% للحصول على أقصى قدر من الدعم.
يتوافق الأنواع الثلاثة الأكثر استخدامًا في إنتاج ثني CNC هي: تصميم الشياق مع سمك جدار الأنبوب وصلابة المواد وشدة الانحناء.
الخيار الأبسط والأقل تكلفة: قضيب أسطواني صلب يتم إدخاله في الأنبوب لتوفير الدعم الداخلي الأساسي. تعمل شياكة التوصيل بشكل جيد مع الأنابيب ذات الجدران السميكة (أكثر من 3 مم) والانحناءات ذات نصف القطر الكبير حيث تكون مخاطر التشوه منخفضة. فهي سريعة الإعداد ومنخفضة الصيانة، ولكنها لا تستطيع منع التجاعيد على الأقطار الضيقة أو المواد الناعمة ذات الجدران الرقيقة.
معيار الصناعة لثني الإنتاج الدقيق. تستخدم الشياق الكروية من 3 إلى 7 أجزاء كروية مفصلية مرتبطة على طول عمود مرن، مما يدعم الجدار الداخلي في نقاط متعددة مثل منحنيات الأنبوب. توفر المزيد من الكرات دعمًا أفضل للانحناءات الأكثر إحكامًا: يعد تكوين 5 كرات هو الخيار الأكثر شيوعًا لأعمال السيارات العامة والتدفئة والتهوية وتكييف الهواء (HVAC)، بينما يتم استخدام شياقق ذات 7 كرات لأنصاف الأقطار أقل من 2D. تعمل شياكة الكرة على موازنة المرونة والدعم والمتانة، مما يجعلها الخيار الافتراضي لمعظم إعدادات ثني الأنابيب SLS CNC .
يتم تصنيع الشياق ذات الشكل المخصص لتتناسب مع معرف الأنبوب الدقيق وملف الانحناء. إنها توفر دعمًا كاملاً للاتصال عبر منطقة التشوه بأكملها، مما يجعلها مثالية للأنابيب ذات الجدران الرقيقة جدًا (أقل من 1.5 مم)، والنحاس/الألومنيوم الناعم، والانحناءات ثلاثية الأبعاد المعقدة حيث يكون تشطيب السطح أمرًا بالغ الأهمية. تكلف شياق النموذج أكثر وتتطلب محاذاة دقيقة، ولكنها توفر أقل معدل خلل للتطبيقات عالية الصعوبة.
تتوفر أيضًا طبقات طلاء متخصصة للمواد الصعبة: تمنع الشياق المغطاة بالنايلون الحز على النحاس الناعم، بينما تتعامل الإصدارات المطلية بالكربيد مع سبائك التيتانيوم عالية المرارة المستخدمة في أعمال الفضاء الجوي.
ليس كل منعطف يتطلب مغزل. يمكنك تخطي الدعم الداخلي للأنابيب ذات الجدران السميكة ذات أنصاف أقطار كبيرة ولطيفة. تصبح الشياق ضرورية في هذه السيناريوهات:
تستخدم القاعدة الأساسية للصناعة نسبة D - نصف قطر انحناء الخط المركزي مقسومًا على القطر الخارجي للأنبوب.
· R/D > 3.0: معظم الأنابيب ذات الجدران السميكة يمكن أن تنحني بدون شياق
· R/D = 2.0–3.0: يوصى باستخدام الشياق الكروية للحصول على استدارة متسقة
· R/D < 2.0: دعم الشياق إلزامي لتجنب الانهيار والتجاعيد
· R/D < 1.5: يتطلب التشكيل عالي الصعوبة شياق الشكل + قالب الماسحة
تفتقر الأنابيب التي يقل سمك جدارها عن 1.5 مم، أو نسب D/t أعلى من 30:1، إلى الصلابة الهيكلية اللازمة للحفاظ على شكلها تحت ضغط الانحناء. تتطلب هذه دائمًا دعم الشياق بغض النظر عن نصف القطر.
يتشوه الألومنيوم والنحاس والفولاذ الطري بسهولة ويتجعد تحت الضغط، بينما يظهر الفولاذ المقاوم للصدأ والتيتانيوم زنبركًا عاليًا يزيد من ضغط الجدار. تستفيد كلا المجموعتين من دعم الشياق للحفاظ على دقة الأبعاد.
بالنسبة لعوادم السيارات والخطوط الهيدروليكية الفضائية وإطارات المعدات الطبية وأنابيب الأثاث المزخرفة، فإن العلامات البيضاوية أو السطحية البسيطة غير مقبولة. يضمن ثني الشياق استدارة قابلة للتكرار وتشطيبًا نظيفًا للسطح مع الحد الأدنى من المعالجة اللاحقة.
إن إقران شياق ذو حجم مناسب مع آلة ثني الأنبوب CNC الأوتوماتيكية يوفر مكاسب إنتاجية قابلة للقياس:
1. يزيل تجعد وانهيار الجدار الداخلي: يعمل الدعم الداخلي على إيقاف طي المواد المضغوطة في الانحناء، وهو السبب الأكثر شيوعًا للخردة في ثني الجدران الرقيقة.
2. يتحكم في البيضاوية ودقة الأبعاد: تمسك الشياق المقطع العرضي للأنبوب بشكل دائري، مما يضمن بقاء زاوية الانحناء ونصف القطر والمعرف ضمن تسامح التصميم من أجل ملاءمة جزء متسقة.
3. يعمل على تحسين تشطيب السطح وتقليل ما بعد العمل: من خلال منع التشققات والتموجات والتسطيح، يؤدي ثني الشياق إلى تقليل وقت الطحن والتلميع وإعادة العمل.
4. يتيح انحناءات أكثر إحكامًا في مواد أقل: من خلال الدعم الداخلي، يمكن للمصممين تحديد أنصاف أقطار أصغر وأنابيب جدران أرق، مما يقلل من وزن الجزء وتكلفة المواد دون التضحية بالقوة.
5. تحسين إمكانية تكرار الإنتاج: يوفر وضع الشياق الذي يتم التحكم فيه بواسطة CNC نتائج متطابقة عبر آلاف الأجزاء، مما يقلل من التباين المعتمد على المشغل.

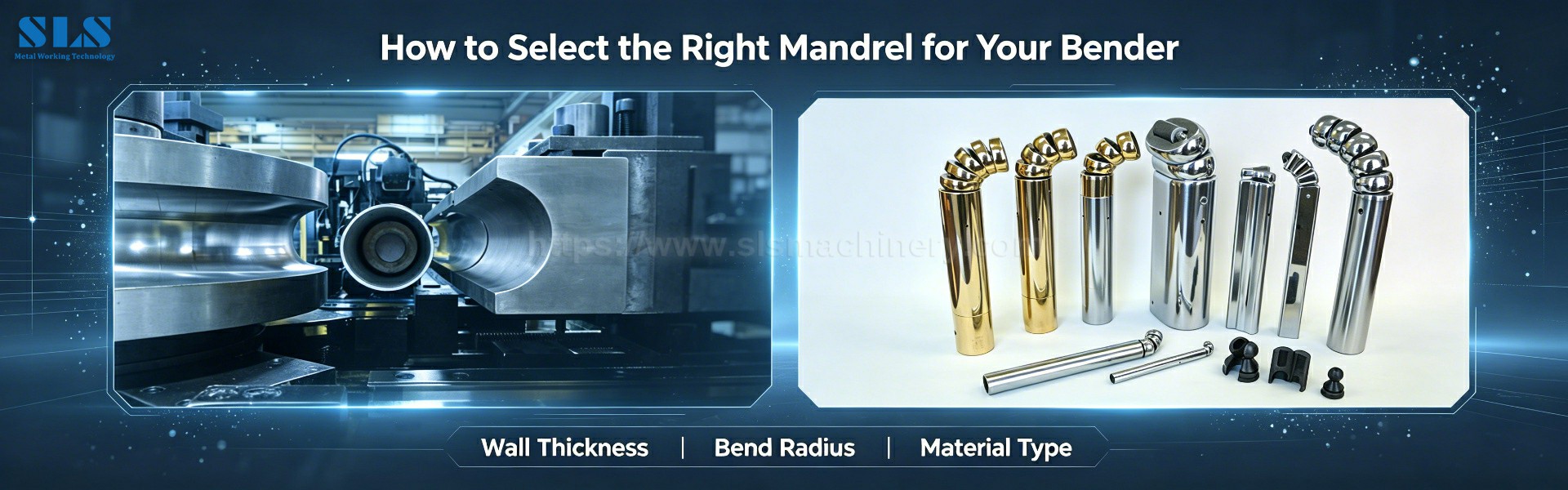

استخدم إطار الاختيار السريع هذا لمطابقة نوع الشياق مع تطبيقك:
سمك جدار الأنبوب | نوع المغزل الموصى به | حالة الاستخدام النموذجية |
> 3 مم، نصف قطر كبير | توصيل مغزل | الأنابيب الهيكلية، والإطارات الثقيلة |
1.5-3 مم، نصف قطر متوسط | 3-5 مغزل الكرة | السيارات العامة والأثاث والتكييف |
<1.5 مم، نصف قطر ضيق | 5-7 مغزل الكرة | أنظمة العادم، الدرابزين، إطارات الناقل |
<1 مم / مادة ناعمة / نصف قطر <1.5D | الشكل / ملعقة مغزل | أنابيب الفضاء، الأجزاء الطبية، النحاس الزخرفية |
تأكد دائمًا من ثلاث قيم قبل طلب الأدوات: القطر الخارجي للأنبوب، وسمك الجدار الفعلي (قم بالقياس عند نقاط متعددة لمراعاة تسامح المطحنة)، ونصف قطر انحناء خط الوسط المستهدف. توفر SLS Machinery دعمًا لتحجيم الشياق مع كل عملية شراء لثني الأنابيب باستخدام الحاسب الآلي لمساعدة العملاء على تجنب الأدوات ذات الحجم الخاطئ.
حتى أفضل الشياق سيكون أداؤه ضعيفًا مع الإعداد غير الصحيح. اتبع أفضل الممارسات التالية:
6. عمق الإدخال الصحيح: ضع الحافة الأمامية للشياق بمقدار 1-2 مم أمام نقطة مماس الانحناء. الضحلة جدًا تترك الجدار الداخلي غير مدعوم؛ عميق جدًا يسبب علامات السحب والشياق.
7. قم بالتشحيم باستمرار: استخدم مادة تشحيم ثني قابلة للذوبان في الماء أو خاصة بالشياق لتقليل الاحتكاك بين الشياق والجدار الداخلي للأنبوب. وهذا يمنع التهديف ويقلل من التآكل ويجعل الاستخراج أكثر سلاسة.
8. قم بالمحاذاة مع محور الانحناء: يجب أن يستقر الشياق بشكل مثالي على الخط المركزي للأنبوب. يؤدي عدم المحاذاة إلى دعم غير متساوٍ، وبيضاوي، وتآكل مبكر لأوانه للمفاصل الكروية.
9. مطابقة معلمات الماكينة: بالنسبة للأعمال ذات الجدران الرقيقة أو ذات نصف القطر الضيق، قم بتقليل سرعة الانحناء بنسبة 20-30% واضبط قوة قالب الضغط لتجنب الضغط الزائد على الأنبوب.
10. الصيانة الروتينية: نظف الشياق بعد كل تشغيل، وافحص الوصلات الكروية بحثًا عن الارتخاء أو الشقوق، وقم بتخزين الأدوات في حالات وقائية. ستنقل الكرات البالية العيوب إلى كل جزء تنحني فيه.
عيب | السبب المحتمل | يصلح |
التجاعيد على الانحناء الداخلي | الشياق بعيد جدًا للخلف / نوع خاطئ / دعم غير كافٍ لقالب المساحات | حرك الشياق للأمام، وقم بالتبديل إلى المزيد من الكرات، وتحقق من محاذاة قالب الماسحة |
المقطع العرضي المسطح / البيضاوي | الشياق صغير جدًا / الخلوص الزائد | استخدم شياقًا أكبر مع خلوص معرف أكثر إحكامًا |
سجل / علامات على الجدار الداخلي | نقص التشحيم / الشياق ضيق جدًا / غير محاذٍ | أضف التشحيم، وتحقق من حجم الشياق، وأعد محاذاة التوسيط |
الشقوق على الانحناء الخارجي | سرعة الانحناء سريعة جدًا / الضغط الزائد على المادة | تقليل سرعة الانحناء، وزيادة نصف قطر الانحناء، والتحقق من ليونة المواد |
مغزل مربى في الأنبوب | عدم كفاية التشحيم / قضيب الشياق المنحني / العمق الزائد | قم بتنظيف وتشحيم قضيب الشياق وفحصه وتقليل عمق الإدخال |
الشياق هي الجوهر المجهول لثني الأنابيب الدقيقة : فهي تحول عملية تشكيل بسيطة إلى عملية إنتاج قابلة للتكرار ومنخفضة العيوب. سيؤدي اختيار نوع الشياق المناسب، وتغيير حجمه بشكل صحيح وفقًا لمعرف الأنبوب الخاص بك، والحفاظ على الإعداد المناسب إلى قطع الخردة وتقليل إعادة العمل والسماح لآلة ثني الأنبوب CNC الأوتوماتيكية بالعمل بكامل طاقتها.
تقوم شركة SLS Machinery بتصنيع خطوط كاملة من ماكينات ثني الأنابيب CNC الأوتوماتيكية مع توافق الشياق الذي تمت معايرته مسبقًا، ودقة مدفوعة مؤازرة ووصفات ثني قابلة للبرمجة لتطبيقات السيارات والفضاء والتدفئة والتهوية وتكييف الهواء (HVAC) والأثاث وبناء السفن. يوفر فريقنا اختيارًا شاملاً للأدوات وتدريب المشغلين ودعم ما بعد البيع لمساعدة المصنعين على تحقيق انحناءات متسقة وخالية من التجاعيد بأقل قدر من الهدر. اتصل بنا للعثور على حل ثني الشياق المناسب لخط الإنتاج الخاص بك.
س: ما هو الشياق في آلة ثني الأنبوب CNC؟
ج: الشياق عبارة عن أداة دعم داخلية دقيقة يتم إدخالها في الأنبوب قبل الثني، مما يحافظ على الجدار الداخلي دائريًا لمنع التجاعيد والانهيار والبيضاوي.
س: متى تكون هناك حاجة إلى شياق لثني الأنبوب؟
ج: الشياق مطلوب للانحناءات الضيقة (R/D < 3.0)، والأنابيب ذات الجدران الرقيقة (<1.5 مم)، والمواد الناعمة مثل الألومنيوم/النحاس، وأي تطبيق يتطلب دقة أبعاد عالية أو تشطيب سطحي نظيف.
س: ما هي أنواع الشياق الأكثر شيوعا؟
ج: شياكة التوصيل (استخدام منخفض التكلفة، ذو جدار سميك)، شياكة كروية (إنتاج دقيق قياسي، 3-7 كرات)، شياكة الشكل/الملعقة (جدران رقيقة عالية الصعوبة وانحناءات معقدة).
س: كيف أختار حجم الشياق المناسب؟
ج: قطر الشياق عادةً ما يكون أصغر بنسبة 3-5% من القطر الداخلي للأنبوب للمواد القياسية، وأصغر بنسبة 2-3% للأنابيب ذات الجدران الرقيقة. قم دائمًا بمطابقة الحجم مع معرف الأنبوب الفعلي المقاس، وليس المواصفات الاسمية.
س: هل يمكنني ثني الفولاذ المقاوم للصدأ والألومنيوم بنفس الشياق؟
ج: يمكن أن يعمل نفس الشياق الكروي لكليهما، ولكن قد يتطلب الألومنيوم/النحاس طلاء نايلون لمنع التسجيل، بينما يستفيد الفولاذ المقاوم للصدأ من سرعات الانحناء الأبطأ والتخليص الأكثر إحكامًا.
