قد يبدو ثني الأنابيب أمرًا بسيطًا، ولكن كل ثني يتضمن ضغطًا وتوترًا واحتكاكًا وتدفقًا متحكمًا فيه. بالنسبة للمصنعين الذين يستخدمون آلات ثني الأنابيب CNC الأوتوماتيكية ، حتى خطأ الإعداد البسيط يمكن أن يؤدي إلى ظهور التجاعيد أو الشقوق أو البيضاوية أو انحرافات الزوايا التي تزيد من معدلات الخردة ووقت الفحص وتكاليف الإنتاج.
في SLS Machinery، توفر ذات المؤازرة الكاملة لدينا آلات ثني الأنابيب CNC دقة ثني تبلغ ± 0.1 درجة وأداء إنتاج ضخم قابل للتكرار عبر تطبيقات السيارات والفضاء والتدفئة والتهوية وتكييف الهواء (HVAC) والأثاث وبناء السفن. يشرح هذا الدليل 12 من عيوب ثني الأنابيب الأكثر شيوعًا وأسبابها الجذرية والإصلاحات الفورية وطرق الوقاية على المدى الطويل، مما يساعدك على تحقيق أقصى استفادة من عمليات ثني الأنابيب باستخدام الحاسب الآلي .
تستخدم الحديثة ماكينات ثني الأنابيب CNC الأوتوماتيكية أربعة محاور مؤازرة أساسية لتنفيذ ثنيات متعددة الزوايا مبرمجة مسبقًا في دورة واحدة: يغذي المحور Y الأنبوب إلى موضع الانحناء الدقيق، ويدور المحور C الأنبوب لضبط مستوى الانحناء، ويدور المحور B ذراع الانحناء لتشكيل الزاوية، ويضع المحور A دعامة ثني أنبوب الشياق الداخلي . على الرغم من أن هذه الأتمتة توفر كفاءة عالية، إلا أن الجودة المتسقة لا تزال تعتمد على مطابقة المواد والأدوات وإعدادات الماكينة وممارسات التشغيل.

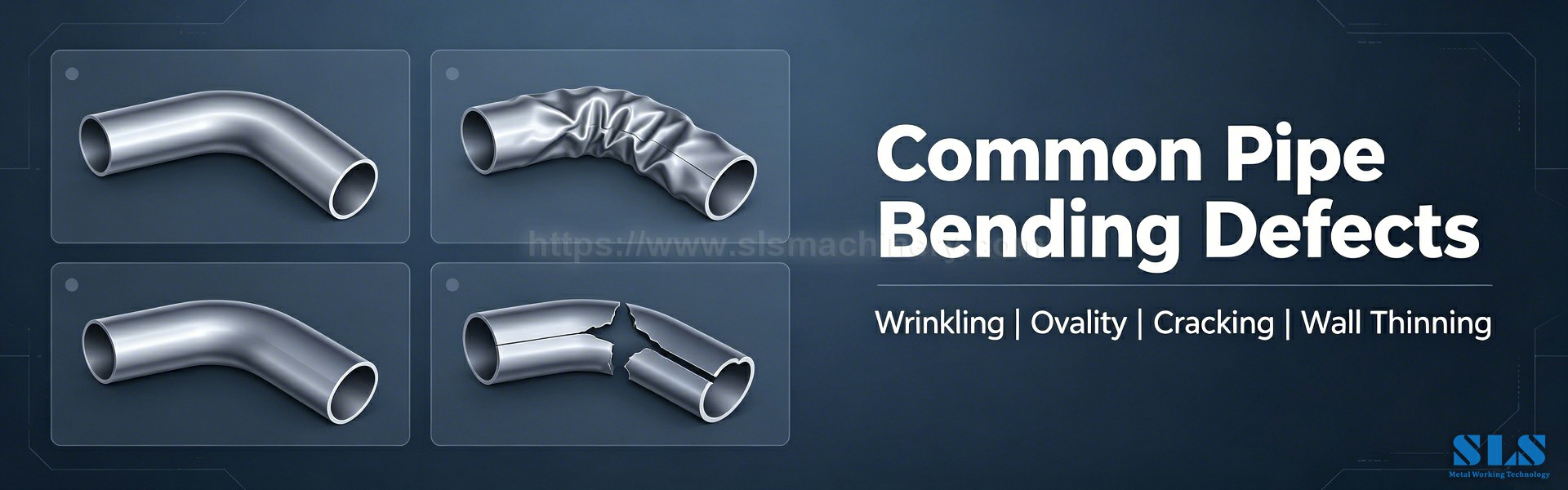

تنقسم معظم مشكلات ثني الأنابيب إلى أربع فئات: مواد الأنابيب غير المناسبة، والأدوات غير الصحيحة، وإعدادات الماكينة غير المستقرة، وممارسات التشغيل السيئة. استخدم هذا الدليل كمرجع منظم لاستكشاف الأخطاء وإصلاحها لتقليل العيوب وتحسين إنتاجية التمريرة الأولى.
عيب ثني الأنابيب | السبب المشترك | الحل الفوري |
تجعد الأنابيب | نصف قطر ضيق أو دعم داخلي ضعيف | اضبط موضع قالب الشياق والممسحة |
انهيار الجدار الداخلي | الحرارة الزائدة أو الدعم الضعيف | خفض الحرارة والترقية إلى مغزل الكرة |
تسطيح الأنابيب | حجم القالب غير صحيح أو القوة المفرطة | مطابقة القالب مع OD الفعلي وتقليل الضغط |
البيضاوية المفرطة | عدم كفاية الدعم الداخلي | استخدم شياقًا بحجم صحيح مع عدد كرات مناسب |
تكسير أو تقسيم | ليونة منخفضة أو نصف قطر ضيق للغاية | زيادة نصف قطر الانحناء وتقليل سرعة الانحناء |
ترقق الجدار المفرط | الإفراط في تمدد الجدار الخارجي | استخدم الضغط المعزز ونصف القطر الأكبر |
زاوية الانحناء غير دقيقة | معايرة الآلة سيئة | إعادة معايرة أجهزة التشفير والتوقفات الميكانيكية |
الإفراط في Springback | استعادة المواد المرنة | قم بتطبيق الانحناء الزائد المتحكم به بناءً على بيانات الاختبار |
نصف قطر الانحناء غير المستوي | تغذية أو تسخين غير مستقر | استقرار محور التغذية ومنطقة التسخين الموحدة |
التواء الأنابيب | سوء المحاذاة أو انزلاق المشبك | تصحيح محاذاة الأنبوب وزيادة ضغط المشبك |
خدوش سطحية | الأدوات القذرة أو الخشنة | تنظيف وتلميع جميع الأسطح الملامسة |
علامات الحروق | التدفئة المفرطة | خفض درجة الحرارة وتقليل وقت التسخين |
تتشكل التجاعيد دائمًا تقريبًا على الجزء الداخلي من الانحناء، حيث تخضع المادة لضغط شديد أثناء ثني الأنبوب . تؤثر التجاعيد البسيطة على مظهر السطح، بينما يمكن للتجاعيد العميقة أن تحد من التدفق الداخلي وتقلل من القوة الهيكلية.
تشمل الأسباب الشائعة ما يلي: نصف قطر الانحناء صغير جدًا بالنسبة لسمك جدار الأنبوب، وأنبوب رقيق الجدار بدون دعم مناسب لثني أنبوب الشياق ، وموضع الشياق غير الصحيح (بعيد جدًا عن ظل الانحناء)، وقوالب الماسحة البالية التي لا يمكنها التحكم في تدفق المواد الزائدة، وسرعة الانحناء عالية جدًا بالنسبة للمادة، وعدم كفاية التشحيم بين الأنبوب والأدوات.
ابدأ بالتحقق من نصف قطر الانحناء. قاعدة عامة: أنصاف الأقطار أقل من 3 أضعاف القطر الخارجي للأنبوب تتطلب دائمًا دعمًا داخليًا للشياق. بعد ذلك، تحقق من موضع الشياق - حيث يجب أن يكون على مسافة 1-2 مم أمام نقطة مماس الانحناء لدعم الأنبوب قبل أن يبدأ التشوه.
يجب أن يتناسب قالب المساحات بشكل وثيق مع قالب الانحناء؛ لا يمكن للحافة البالية أو المستديرة أن تمنع المواد من التكتل. بالنسبة لثني الفولاذ المقاوم للصدأ، استخدم قوالب ممسحة من الألومنيوم والبرونز لتقليل الاحتكاك والغضب. وأخيرًا، قم بتقليل سرعة الانحناء للمواد ذات الجدران الرقيقة أو الناعمة، وقم بتطبيق مادة تشحيم ثني متخصصة على جميع الأسطح الملامسة.
يعد انهيار الجدار الداخلي أكثر خطورة من التجاعيد العادية: حيث يغوص جدار الأنبوب إلى الداخل، مما يقلل بشكل كبير من القطر الداخلي. هذا العيب هو الأكثر شيوعًا في ثني الأنابيب ذات الجدران الرقيقة والتطبيقات ذات نصف القطر الضيق.
تشمل الأسباب الشائعة التسخين المفرط (للأنابيب البلاستيكية) وعدم كفاية الدعم الداخلي. يمكن أن يؤدي الضغط العالي إلى تفاقم المشكلة عن طريق دفع الجدار غير المدعوم إلى الداخل.
بالنسبة للأنابيب المعدنية، قم بالتبديل من شياق توصيل بسيط إلى شياق كروي يحتوي على 3-7 أجزاء مفصلية، والتي تدعم المزيد من مساحة الجدار الداخلي من خلال منحنى الانحناء. بالنسبة للأنابيب البلاستيكية (PVC، PE، PP)، قم بتقليل درجة حرارة التسخين - يؤدي التليين المفرط إلى إزالة الاستقرار الهيكلي للأنبوب قبل بدء الثني. أمسك الأنبوب داخل أداة التشكيل أثناء التبريد للحفاظ على الشكل المطلوب.
يحدث التسطيح عندما يفقد الأنبوب مقطعه العرضي الدائري، ويصبح بيضاويًا أو مضغوطًا موضعيًا. يقلل العيب من قدرة التدفق ويمكن أن يمنع التركيب المناسب.
تشمل الأسباب الشائعة ما يلي: عدم تطابق أخدود قالب الانحناء مع القطر الخارجي الفعلي للأنبوب، أو قوة الانحناء المفرطة أو حمل قالب الضغط، أو نصف قطر خط الوسط الضيق بدون دعم داخلي، أو دعم قالب الضغط الضعيف، أو التسخين المفرط للمواد البلاستيكية، أو وضع الأنبوب السيئ في القالب.
قم دائمًا بقياس القطر الخارجي الفعلي للأنبوب قبل اختيار القوالب - غالبًا لا يعكس حجم الأنبوب الاسمي القطر الخارجي الدقيق، خاصة بالنسبة للأنابيب الملحومة. تقليل ضغط التشكيل إذا أظهر الأنبوب ضغطًا موضعيًا؛ الضغط المفرط لا يحسن التحكم في الانحناء. الشياق ذو الحجم المناسب يدعم السطح الداخلي وهو مهم بشكل خاص لثني الأنابيب ذات الجدار الرقيق . قم دائمًا بفحص الجزء النهائي الأول قبل البدء في إنتاج الدفعة.
تقيس البيضاوية الفرق بين الأبعاد الأوسع والأضيق للمقطع العرضي المنحني. يعد وجود كمية صغيرة من البيضاوية أمرًا طبيعيًا في معظم عمليات الانحناء، ولكن يمكن أن تسبب البيضاوية المفرطة حدوث تسربات أو تداخل في التجميع أو انخفاض معدلات الضغط.
غالبًا ما ينتج ذلك عن ضعف دعم الشياق أو إعدادات قالب الضغط غير الصحيحة التي تشوه المقطع العرضي. تحقق من ثلاث معلمات مغزل: الحجم (يجب أن يكون أصغر بنسبة 3 – 5٪ من معرف الأنبوب للمواد القياسية، و2 – 3٪ للجدار الرقيق)، والموضع، وعدد الكرة. قد تتطلب الانحناءات الأكثر تعقيدًا كرات شياق إضافية للحصول على الدعم المستمر.
يجب أن يقوم قالب الضغط بتوجيه الأنبوب بسلاسة إلى الانحناء دون سحقه. قم بمعايرة القوالب بانتظام، وبالنسبة للأنابيب الهيكلية ذات القطر الكبير، ضع في اعتبارك قوالب "القرص" الجانبية التي تضغط على الأنبوب من الجوانب للحفاظ على الاستدارة. قم دائمًا بتحديد حد بيضاوي مقبول في رسم المشروع - تتطلب معظم التطبيقات الصناعية شكل بيضاوي أقل من 3-5% من القطر الخارجي الاسمي.
تظهر الشقوق على السطح الخارجي للانحناء، حيث تتمدد المادة أثناء التشكيل. حتى الشقوق الصغيرة يمكن أن تنتشر تحت الضغط أو الاهتزاز أثناء الخدمة، مما يجعل هذا عيبًا خطيرًا للسلامة في أنظمة الضغط.
تشمل الأسباب الشائعة ما يلي: انخفاض ليونة المواد بالنسبة لنصف القطر المطلوب، ونصف قطر الانحناء أقل من الحد الأدنى لتشكيل المادة، وسرعة الانحناء المفرطة التي تؤدي إلى حمل شد مفاجئ، وظروف الإنتاج الباردة التي تجعل المواد الهشة أكثر عرضة للفشل، وعدم تساوي سمك جدار الأنبوب، والمواد الخام القديمة أو المخزنة بشكل غير صحيح، والتمدد الخارجي المفرط دون دعم معزز.
قم بزيادة نصف قطر الانحناء كلما أمكن ذلك - وهذا يقلل بشكل مباشر من الضغط على الجدار الخارجي. تقليل سرعة الانحناء وتجنب تطبيق القوة المفاجئة؛ حركة ثابتة ومتحكم بها تدعم التدفق المستقر للمواد. قد تتطلب بعض المعادن التلدين أو التسخين المسبق، ولكن يجب أن تتوافق الطريقة مع درجة المادة المحددة. قم دائمًا بفحص المواد الخام قبل الإنتاج - قد تفشل الأنابيب الهشة أو القديمة حتى مع إعدادات الماكينة الصحيحة.
ويحدث ترقق الجدار أيضًا على الجانب الخارجي من الانحناء، حيث تتمدد المادة وتصبح أطول أثناء التشكيل. غالبًا ما يكون التخفيف المفرط غير مرئي ويتطلب قياس السُمك لاكتشافه، ولكنه يخلق مخاطر جسيمة في أنظمة الضغط عن طريق تقليل عمر الكلال ومقاومة الانفجار.
نصف القطر الضيق هو السبب الأكثر شيوعًا، إلى جانب سرعة الانحناء العالية وضعف ليونة المواد. استخدم نصف قطر أكبر حيثما يسمح التصميم، وقم بتطبيق دعم معزز يتم التحكم فيه - حيث يعمل قالب الضغط على تغذية مادة إضافية في منطقة الانحناء لتقليل التمدد.
قم دائمًا بقياس سمك الجدار الخارجي بعد الثني التجريبي باستخدام مقياس بالموجات فوق الصوتية، ومقارنة النتيجة بمتطلبات الرسم. لا تفترض أبدًا أن الانحناء السلس بصريًا مقبول من الناحية الهيكلية.
تؤدي زاوية الانحناء غير الدقيقة إلى حدوث مشكلات في التثبيت - حتى أن الاختلاف بمقدار 0.5 درجة يمكن أن يعطل التجميع بأكمله. قد تكون الزاوية النهائية كبيرة جدًا أو صغيرة جدًا، وكلا الشرطين يزيدان من وقت إعادة العمل.
تشمل الأسباب الشائعة ما يلي: معلمات الماكينة أو قيم البرنامج غير الصحيحة، ومعايرة الماكينة الضعيفة لأجهزة التشفير والتوقف، وانزلاق الأنبوب أثناء الثني، والضغط الهيدروليكي أو المؤازر غير المستقر، وأخطاء إعداد المشغل، والاختلافات في مرونة دفعات المواد.
معايرة نظام التحكم في الزاوية قبل الإنتاج، وفحص أجهزة التشفير والتوقفات الميكانيكية والنقاط المرجعية. قم بربط الأنبوب بقوة قبل ثنيه - فلا ينبغي أن يتحرك أثناء التشكيل. أكمل دائمًا اختبار الانحناء قبل الطلبيات الكبيرة، وقم بقياس الزاوية النهائية بعد تحرير الأنبوب بالكامل من القالب. احتفظ بسجلات العملية للزوايا المشتركة (30 درجة، 45 درجة، 60 درجة، 90 درجة) لتسريع الإعداد عبر نوبات الإنتاج.
يحدث Springback بعد تحرير قوة الانحناء، عندما يعود الأنبوب جزئيًا إلى شكله الأصلي بسبب مرونة المادة. قد ينتهي الأنبوب الذي تم تشكيله حتى 90 درجة عند 88 درجة، مع القيمة الدقيقة التي تعتمد على قوة خضوع المادة وسمك الجدار ونصف قطر الانحناء.
غالبًا ما تظهر المعادن عالية القوة (الفولاذ المقاوم للصدأ والفولاذ عالي القوة) زنبركًا أكبر من الفولاذ الطري. استخدم الانحناء الزائد المتحكم فيه للتعويض - يجب أن تأتي قيمة الانحناء الزائد المطلوبة من انحناءات الاختبار الفعلية، وليس من التقديرات العامة. بالنسبة للأنابيب البلاستيكية الساخنة، أمسك الجزء في أداة التشكيل أثناء التبريد؛ الإصدار المبكر يزيد من استعادة الشكل. قم بإنشاء جداول تعويض Springback لكل مجموعة مواد وحجم لتحسين التكرار.
يؤدي نصف قطر الانحناء غير المستوي إلى إنشاء منحنى غير متناسق، حيث تكون بعض المناطق أكثر حدة من غيرها. إنه يؤثر على كل من المظهر ودقة التجميع، ويمكن أن يخلق نقاط ضغط محلية تضعف الجزء النهائي.
تشمل الأسباب الشائعة التسخين غير المتساوي، وحركة محور التغذية غير المستقرة، وانزلاق الأنبوب أثناء الدورة. يجب أن تغطي منطقة التسخين منطقة التشكيل بالكامل - ينتج عن التسخين المحلي نعومة غير متساوية للمواد ومنحنيات غير منتظمة. تأكد من أن محاور التغذية والانحناء تظل متزامنة طوال الدورة؛ يجب أن تتطابق سرعة مساعدة قالب الضغط مع دوران قالب الانحناء للتخلص من السحب. استخدم دائمًا قالبًا دقيقًا مصنوعًا لنصف قطر الخط المركزي المطلوب - يؤدي السحب اليدوي أو الأدوات المؤقتة دائمًا إلى إنشاء منحنيات غير منتظمة.
يؤدي التواء الأنابيب إلى تغيير اتجاه مستوى الانحناء، وهو أمر شائع بشكل خاص في الأجزاء المنحنية ثلاثية الأبعاد متعددة المستويات. قد لا تزال زاوية الانحناء الصحيحة تفشل في الفحص إذا كان الانحناء يواجه الاتجاه الخاطئ.
سوء المحاذاة هو السبب الرئيسي، إلى جانب انزلاق المشبك والعلامات المرجعية غير الصحيحة. قم بتوسيط الأنبوب بدقة في المشبك قبل تطبيق القوة، وتأكد من كل علامة مرجعية مقابل رسم الإنتاج. افحص أسطح المشبك بحثًا عن التآكل أو التلوث، حيث يجب أن تمسك الأنبوب بإحكام دون الإضرار بالسطح. بالنسبة للأجزاء المعقدة متعددة الانحناء، قم بمراجعة تسلسل الانحناء؛ قد يؤدي الترتيب المختلف إلى تقليل أخطاء التدوير ومخاطر الاصطدام.
يمكن أن يحدث تلف السطح أثناء التغذية أو التثبيت أو الانحناء أو التفريغ. قد تكون القطعة صحيحة الأبعاد، لكن العملاء سيظلون يرفضونها لأسباب تتعلق بالمظهر - خاصة بالنسبة للفولاذ المقاوم للصدأ أو الألومنيوم أو المكونات الزخرفية.
تشمل الأسباب النموذجية ما يلي: أسطح القالب الخشنة أو البالية، وبكرات التوجيه المتسخة ذات الحطام المعدني، وحواف التلامس الحادة على الأدوات، وضغط التثبيت المفرط الذي يؤدي إلى حدوث خدوش، والرقائق المعدنية المحاصرة بين الأنبوب والقالب، والتعامل مع الأنابيب الخشنة، وعدم كفاية التشحيم.
قم بتنظيف جميع الأسطح الملامسة قبل الإنتاج، وإزالة الرقائق والغبار وبقايا مواد التشحيم الصلبة. تلميع أسطح الأدوات التالفة واستبدال الأدوات التي بها علامات تآكل عميقة. بالنسبة لثني الفولاذ المقاوم للصدأ، لا تستخدم أبدًا قوالب المساحات الفولاذية - قم بالتبديل إلى أدوات الألومنيوم والبرونز للتخلص من الخدش والخدش. قلل ضغط المشبك عندما يكون ذلك ممكنًا: يجب أن يمنع الحركة دون إحداث فجوات. استخدم طبقة واقية أو ملحقات مشبكة ناعمة للأنابيب المزخرفة.
تؤثر علامات الحروق بشكل رئيسي على ثني الأنابيب البلاستيكية، وتظهر على شكل مناطق صفراء أو بنية أو لامعة أو ذائبة. يشير هذا العيب عادة إلى الحرارة المفرطة، على الرغم من أن وضع السخان غير المتساوي يمكن أن يؤدي أيضًا إلى تلف موضعي.
يجب أن تتوافق ظروف التسخين مع المادة المحددة: تستجيب كل من PVC وPE وPP بشكل مختلف لدرجة الحرارة ووقت التعرض. خفض درجة حرارة التدفئة أو وقت التعرض، وزيادة المسافة من مصدر التدفئة إذا لزم الأمر. تحقق من أجهزة استشعار درجة الحرارة بانتظام - قد يُظهر جهاز استشعار غير دقيق قراءة آمنة أثناء ارتفاع درجة حرارة الأنبوب بالفعل. افحص الأنبوب أثناء الدورة التجريبية وأوقف التسخين بمجرد الوصول إلى المرونة الصحيحة.
التعديلات العشوائية غالبا ما تخلق مشاكل أكثر مما تحل. اتبع هذه العملية المنظمة للعثور على الأسباب الجذرية بشكل أسرع:
يعطي موقع الخلل أدلة فورية:
· عيوب الانحناء الداخلي (التجاعيد والانهيار) = مشكلات متعلقة بالضغط
· عيوب الانحناء الخارجي (التشقق والترقق) = مشاكل متعلقة بالتوتر
· عيوب المقطع العرضي (التسطيح، البيضاوية) = مشكلات في الأدوات أو الدعم
· مشاكل الزاوية = مشاكل المعايرة أو الارتداد
· العيوب السطحية = مشاكل الاحتكاك أو التلوث أو الحرارة
افحص مادة الأنبوب أولاً: تأكد من الدرجة والقطر وسمك الجدار وحالة التخزين. بعد ذلك، قم بفحص الماكينة والأدوات للتأكد من عدم وجود مثبتات مفككة أو تسربات هيدروليكية أو تآكل أو سوء محاذاة. قم بإجراء اختبار باستخدام عينة مادة تم التحقق منها عندما يكون ذلك ممكنًا لعزل المصدر.
لا تقم أبدًا بضبط كل الإعدادات معًا — فقد تفقد مسار السبب الجذري الفعلي. اتبع هذا الترتيب لاستكشاف الأخطاء وإصلاحها:
1. 1. تأكد من مطابقة مواصفات الأنبوب للرسم
2. 2. التحقق من حجم الأدوات وحالتها
3. 3. تحقق من محاذاة الأنبوب وتثبيته
4. 4. افحص مواضع الشياق والممسحة
5. 5. تأكيد معايرة الجهاز
6. 6. اضبط إعدادات السرعة أو الضغط أو الحرارة
7. 7. أكمل اختبارًا آخر وأعد الفحص
تدعم الأدوات الصحيحة المواد خلال كل مرحلة من مراحل دورة الانحناء.
تحقق من القطر الخارجي الفعلي قبل اختيار القوالب - لا تعتمد فقط على الحجم الاسمي. تأكد أيضًا من سمك الجدار ونصف قطر الخط المركزي المطلوب وزاوية الانحناء ودرجة المادة ومتطلبات السطح وطول الظل المتوفر. يمكن أن يسبب القالب غير الصحيح عيوبًا متعددة في وقت واحد: التسطيح والتجاعيد والخدوش وانزلاق المشبك.
تناسب شياكة التوصيل الانحناءات الأقل تطلبًا مع الجدران السميكة والأقطار الكبيرة. تدعم الشياق الكروية أنصاف أقطار أكثر إحكامًا وجدرانًا أرق من خلال توفير دعم داخلي متعدد النقاط. يجب أن يتطابق الشياق مع قطر الأنبوب الداخلي ويتحرك بحرية دون ترك مساحة زائدة. إن موقعه مهم بقدر أهمية حجمه - فحتى الشياق الصحيح سيفشل إذا تم وضعه بعيدًا جدًا في الخلف.
يتحكم قالب الماسحة في ضغط المواد بالقرب من نقطة الانحناء؛ يجب أن تظل حافتها حادة وفي موضعها الصحيح. يقوم قالب الضغط بتوجيه المواد إلى الانحناء، ويؤدي الضغط الضعيف إلى حدوث انزلاق أو تدفق غير مستقر للمواد. افحص كلتا الأداتين بحثًا عن التآكل واستبدلهما قبل أن تتكرر العيوب.
يجب أن تعكس إعدادات الماكينة سلوك المادة وهندسة الانحناء.
السرعة العالية قد تسبب تشققات أو تجاعيد عن طريق خلق إجهاد مادي مفاجئ؛ السرعة المنخفضة قد تزيد من الاحتكاك والعلامات السطحية. استخدم سرعة ثابتة خلال دورة الانحناء الكاملة وتجنب تغيرات الضغط المفاجئة. تحتاج الأنظمة الهيدروليكية إلى فحص منتظم - حيث تؤدي التسريبات والضغط غير المستقر إلى تقليل اتساق الانحناء بشكل مباشر.
يتطلب ثني الأنابيب البلاستيكية تسخينًا منتظمًا ومنضبطًا عبر منطقة الثني. يؤدي ارتفاع درجة الحرارة إلى ظهور علامات الحروق والانهيار؛ يؤدي انخفاض درجة الحرارة إلى حدوث تشققات وإفراط في الزنبرك. التبريد مهم بنفس القدر - احتفظ بالأنبوب ثابتًا في شكله حتى يصبح شكله مستقرًا.
التشحيم الصحيح يقلل من تآكل الأداة وتشكيل المقاومة. ضع مادة التشحيم فقط على مناطق الاتصال المطلوبة، واستخدم صيغة متوافقة مع مادة الأنابيب ومتطلبات التنظيف النهائية. بالنسبة للفولاذ المقاوم للصدأ، استخدم مادة تشحيم مضادة للغضب عالية الضغط لمنع التقاط السطح.
يجب أن يوقف المشبك حركة الأنبوب، لكن الضغط الزائد يسبب خدوشًا وعلامات. قد توفر الأطوال المماسية القصيرة قبضة ضعيفة - يمكن لإدخالات المشبك الخاصة تحسين التحكم دون ضغط إضافي. تحقق من توسيط الأنبوب قبل كل ثني، واستخدم علامات مرجعية دقيقة لتقليل أخطاء الدوران.
تتطلب المواد المختلفة أساليب ثني مختلفة.
عادة ما ينحني الفولاذ الكربوني بشكل متوقع، على الرغم من أن القوة وسمك الجدار يؤثران على الزنبرك الخلفي. يحتاج الفولاذ المقاوم للصدأ إلى تزييت أفضل وغالبًا ما يُظهر تصلبًا أكبر في العمل وتهيجًا للسطح. استخدم أدوات ناعمة ومصقولة وضغطًا متحكمًا فيه، وراقب ترقق الجدار الخارجي عند الانحناءات الضيقة.
الألومنيوم حساس جدًا للخدوش وعلامات المشبك، وقد تتشقق المواد الصلبة أثناء الانحناء المحكم. ينحني النحاس بسهولة في معظم الظروف، لكن الجدران الرقيقة قد تنهار دون دعم مناسب للشياق. استخدم أدوات نظيفة ومصقولة لكلا المادتين، وفكر في تكييف المواد (التليين) للهندسة المطلوبة.
وتعتمد هذه المواد البلاستيكية بشكل كامل على التحكم بالتدفئة. قد يحترق PVC تحت درجة حرارة زائدة؛ يتطلب PE تسخينًا أطول ومتساويًا؛ يُظهر PP استعادة قوية للشكل ويحتاج إلى تبريد مستقر داخل النموذج. إنشاء سجلات معلمات منفصلة لكل نوع وحجم من البلاستيك.
يؤكد التفتيش ما إذا كانت الإجراءات التصحيحية تعمل بالفعل.
استخدم أجهزة قياس أو تركيبات أو أنظمة قياس رقمية مناسبة، وقم دائمًا بالقياس بعد تحرير الأنبوب بالكامل من القالب. تحقق أيضًا من أطوال الظل وموضع الانحناء - فالزاوية الصحيحة قد يكون لها موقع خاطئ.
قم بقياس الحد الأقصى والأدنى للأقطار الخارجية، وحساب البيضاوية باستخدام هذه الصيغة القياسية:
البيضاوية (%) = (الحد الأقصى OD − الحد الأدنى OD) ÷ OD الاسمي × 100
تأكيد النتيجة مقابل متطلبات المشروع. استخدم مقياس سمك بالموجات فوق الصوتية لفحوصات سمك الجدار المهمة، مع التركيز على السطح الخارجي للانحناء.
ابحث عن الشقوق والتجاعيد والخدوش والخدوش وعلامات الحروق. تحقق من منطقة التدفق الداخلي عندما يكون الانهيار ممكنًا. قد تتطلب تطبيقات الضغط الحرجة إجراء اختبار هيدروستاتيكي أو اختبار غير مدمر، اعتمادًا على معايير المشروع.
يجب أن يتضمن سجل المقالة الأولى ما يلي: مادة الأنابيب والدفعة، ومعرف الآلة، وتكوين الأدوات، ومعلمات الانحناء، وظروف التسخين، ونتائج الفحص، والإجراءات التصحيحية، وموافقة المشغل. تعمل هذه السجلات على تحويل معرفة استكشاف الأخطاء وإصلاحها إلى تحكم متكرر في العملية.
تكاليف الوقاية أقل بكثير من تكرار استكشاف الأخطاء وإصلاحها والخردة.
يجب أن تدرج كل ورقة إعداد مواضع الأدوات ومعلمات الماكينة وقيم تعويض الزنبرك والضغط والسرعة وحدود الفحص. قم بتحديث الورقة بعد كل عملية تحسين ناجحة.
افحص المعدات قبل كل نوبة عمل، وتحقق من التسريبات الهيدروليكية، والخراطيم التالفة، والمسامير السائبة، والبكرات البالية، والقوالب التالفة، وتآكل الشياق، ومستويات السوائل، والحركة المفرطة للمكونات. تعمل الصيانة الروتينية على تحسين السلامة وتكرار الانحناء.
يجب على المشغلين التعرف على إشارات الخلل المبكرة: الضوضاء غير العادية، وانزلاق الأنابيب، ومتطلبات القوة المتزايدة، والزوايا المتغيرة. التدريب العملي يقلل من الاعتماد على عامل واحد من ذوي الخبرة ويحسن الاتساق من التحول إلى التحول.
أكمل الانحناء التجريبي بعد كل تغيير كبير — دفعة مواد جديدة، أو أدوات جديدة، أو صيانة الماكينة، أو تعديل المعلمات. افحص الجزء الأول جيدًا قبل بدء الإنتاج الضخم. تمنع هذه الخطوة الفردية دفعات كبيرة ومكلفة من الخردة.
يتطلب ثني الأنابيب الناجح أكثر من مجرد تشغيل الآلة. يجب أن تعمل جودة المواد، وحالة الأدوات، ودقة الإعداد، ونظام الفحص معًا - حيث يمكن أن يؤدي الضعف في أي منطقة إلى ظهور عيوب متعددة.
تشير التجاعيد والانهيار عادةً إلى مشكلات الضغط والدعم؛ تشير الشقوق والترقق إلى إجهاد الشد المفرط. غالبًا ما يأتي التسطيح والبيضاوية من ضعف الدعم الداخلي؛ عادةً ما تتعلق أخطاء الزاوية بالارتداد أو المعايرة. استخدم عملية منظمة لاستكشاف الأخطاء وإصلاحها، وقم بتغيير متغير واحد في كل مرة، وقم بتوثيق كل تصحيح ناجح.
تقوم شركة SLS Machinery بتصنيع خطوط كاملة من ماكينات ثني الأنابيب CNC الأوتوماتيكية مع توافق الأدوات التي تمت معايرتها مسبقًا، ودقة مدفوعة مؤازرة، ووصفات ثني قابلة للبرمجة لتطبيقات السيارات والفضاء والتدفئة والتهوية وتكييف الهواء (HVAC) والأثاث وبناء السفن. يوفر فريقنا اختيارًا شاملاً للأدوات وتدريب المشغلين ودعم ما بعد البيع لمساعدة الشركات المصنعة على تقليل العيوب وخفض معدلات الخردة وتحقيق انحناءات متسقة وعالية الجودة على نطاق واسع. اتصل بنا للعثور على حل ثني الأنبوب المناسب لخط الإنتاج الخاص بك.
