في تصنيع ثني الأنبوب باستخدام الحاسب الآلي ، فإن معظم عيوب الانحناء بما في ذلك تجعد الأنبوب، وتسطيح المقطع العرضي، وتكسير الأنبوب، والبيضاوية المفرطة لا تنتج عن أخطاء دقيقة في آلة ثني الأنبوب باستخدام الحاسب الآلي ، ولكن عن طريق مطابقة أبعاد الأنبوب غير الصحيحة. القطر الخارجي (OD)، والقطر الداخلي (ID)، وسمك جدار الأنبوب هي المعلمات الأساسية الثلاثة التي تحدد تأثير تشكيل الانحناء، ومطابقة الأدوات، وإعداد معلمة الانحناء وأداء خدمة المنتج النهائي.
SLS Machinery ، شركة تصنيع محترفة لآلات ثني الأنابيب CNC عالية الدقة ، تلخص الخبرة العملية الصناعية والبيانات الفنية لصناعة Google. تشرح هذه المقالة بشكل منهجي التعريفات وصيغ الحساب والاختلافات الوظيفية ومبادئ تطبيق الانحناء الخاصة بالأنبوب OD وID وسمك الجدار. إنه يحل مشاكل الإنتاج الشائعة مثل الاختيار غير المعقول للأنابيب، وعدم تطابق الأدوات وجودة الثني غير المستقرة، مما يساعد الشركات المصنعة على تحقيق إنتاج عالي الدقة وخالي من العيوب.
يشير القطر الخارجي للأنبوب (OD) إلى الحد الأقصى لعرض المقطع العرضي الخارجي للأنبوب المعدني، ويتم قياسه من جدار خارجي إلى الجدار الخارجي المقابل. باعتباره معيار التحجيم الأكثر بديهية والأولوية لمطابقة أدوات ثني الأنابيب ، يتم تثبيت OD بغض النظر عن تغيرات سمك الجدار ويستخدم على نطاق واسع لتصنيف نموذج الأنبوب ومعايرة معلمات الماكينة في معالجة الأنابيب الصناعية.

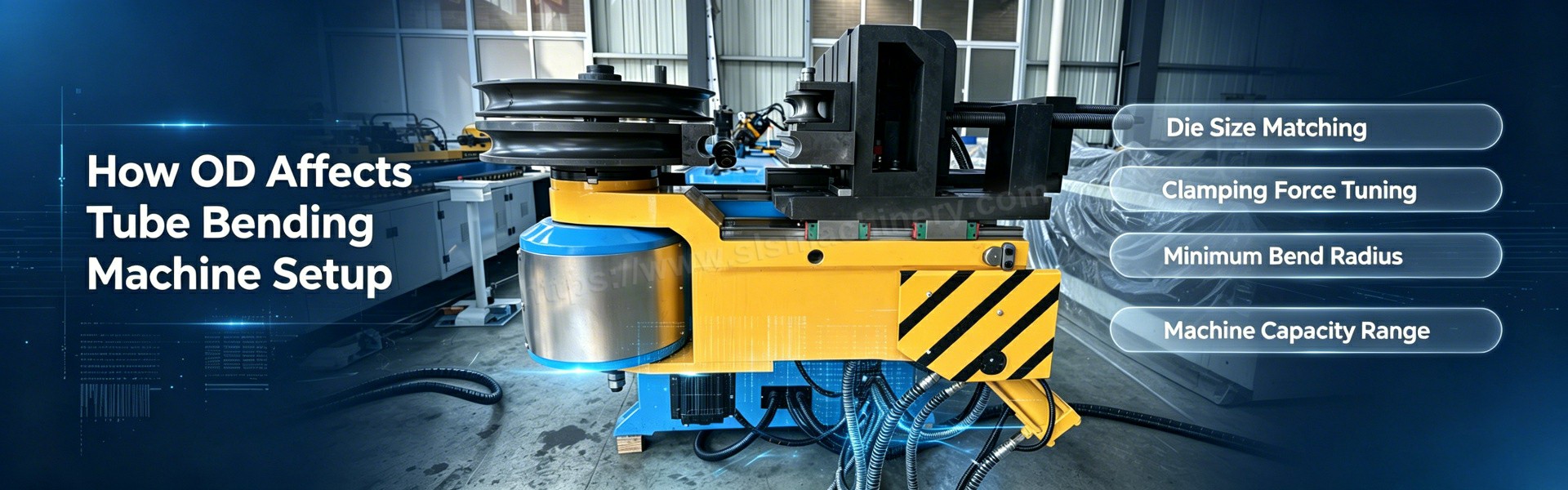

OD هو الأساس الأساسي لاختيار قوالب الثني والمشابك وقوالب الضغط لآلات ثني الأنابيب الأوتوماتيكية . تتوافق الأقطار الخارجية للأنبوب المختلفة مع أحجام الأدوات الحصرية وعتبات قوة الانحناء:
تتطلب الأنابيب ذات القطر الخارجي الكبير أدوات ثني شديدة التحمل وعزم ثني هيدروليكي أعلى، مع نصف قطر انحناء أدنى أكبر لتجنب انهيار الأنبوب
تتكيف أنابيب OD الصغيرة مع الأدوات المدمجة والانحناء منخفض الضغط، وهي مناسبة للثني الدقيق بنصف القطر الصغير
سيؤدي عدم تطابق OD والأدوات بشكل مباشر إلى انزلاق الأنبوب، والمسافة البادئة للسطح، وانحراف الزاوية والمنتجات المعيبة للدفعة، وهو العامل الأساسي الذي يؤثر على اتساق ثني الأنبوب الدقيق .
في الإنتاج الضخم، يستخدم المشغلون الفرجار الرقمي والميكروميترات وأجهزة قياس الحركة لأخذ عينات OD السريعة. مطلوب قياس محيطي متعدد النقاط للكشف عن بيضاوية الأنبوب والتأكد من أن استدارة الأنبوب تلبي معايير الانحناء قبل المعالجة.

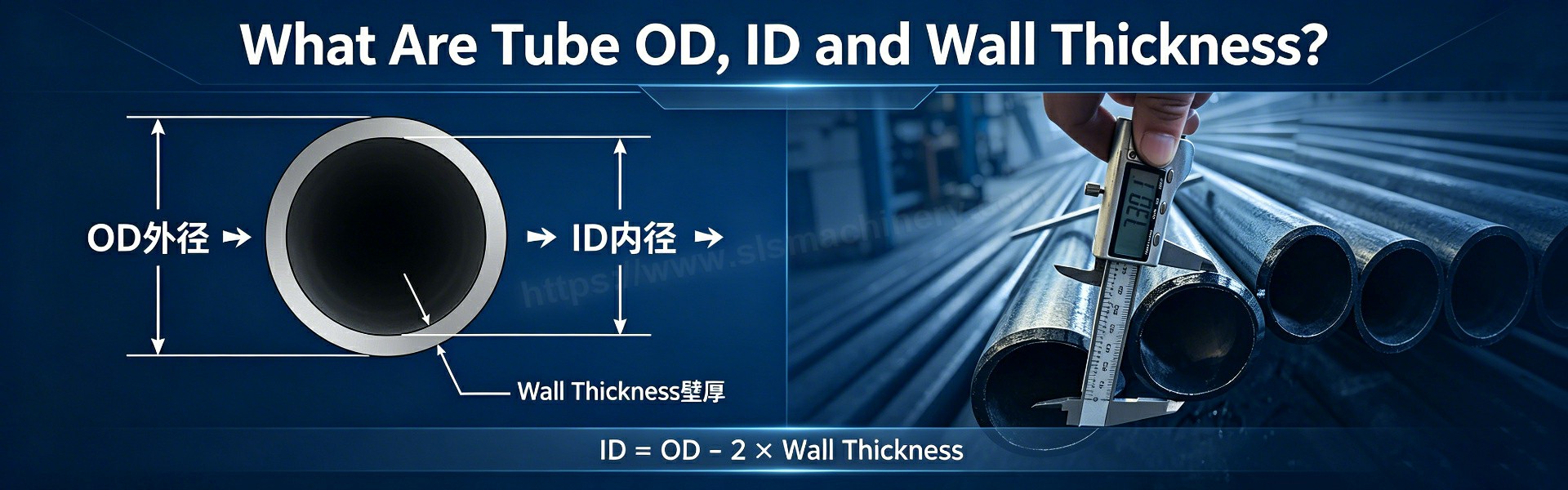

يمثل القطر الداخلي للأنبوب (ID) حجم التجويف الداخلي المجوف للأنبوب، ويحدد مساحة التدفق الداخلي ومساحة الأسلاك. يختلف ID عن OD (أبعاد التشكيل الخارجي)، ويركز على الأداء الوظيفي العملي للأنابيب المنحنية النهائية. صيغة الحساب الصناعي القياسية هي: ID = OD – 2 × سمك الجدار.
سيؤدي إجهاد الانحناء إلى تشوه بسيط في الجدار الداخلي للأنبوب. الأنابيب ذات الجدران الصغيرة ذات الجدران الرقيقة تكون عرضة للتجاعيد الداخلية وانكماش التجويف أثناء الثني، مما يقلل من كفاءة تدفق السوائل ويؤثر على سلامة خطوط الأنابيب. لذلك، يجب التحكم بشكل صارم في تحمل المعرف لخطوط الأنابيب الهيدروليكية والأنظمة الهوائية وأنابيب القنوات الكهربائية.
يعد المعرف المستقر بعد الانحناء هو المعيار الأساسي لخطوط الأنابيب الصناعية المؤهلة، حيث يحدد بشكل مباشر مقاومة الضغط واستقرار التدفق وعمر الخدمة لأنظمة نقل السوائل.
سمك جدار الأنبوب هو المسافة العمودية بين الجدار الخارجي للأنبوب والجدار الداخلي، والتي تحدد صلابة الأنبوب المعدني وليونته ومقاومة الضغط. إنه المتغير الأكثر أهمية لضبط معلمات الانحناء CNC.
بالإضافة إلى حساب الصيغة (سمك الجدار = (OD-ID)/2)، يتم استخدام مقاييس السمك بالموجات فوق الصوتية على نطاق واسع للاختبار غير المدمر للأنابيب ذات الشكل الخاص والأنابيب المنحنية النهائية لضمان سمك الجدار الموحد وتجنب تركيز الإجهاد المحلي.

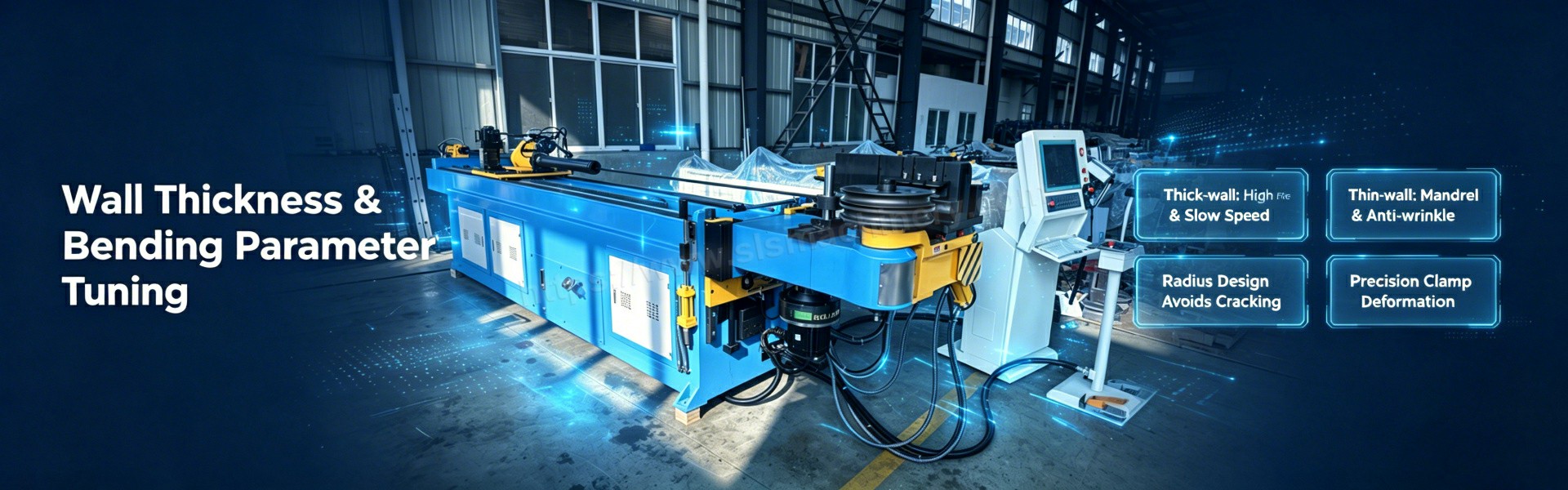

أنبوب سميك الجدار : قوة هيكلية عالية، ليس من السهل انهياره، ولكنه يتطلب قوة انحناء عالية وعملية تشكيل منخفضة السرعة لمنع تشقق الجدار الخارجي، مناسب للهياكل الميكانيكية الثقيلة وخطوط أنابيب الضغط العالي
أنبوب رقيق الجدار : ليونة جيدة وسهل تشكيل انحناءات معقدة، ولكنه عرضة للتجعد والتسطيح؛ يجب أن تكون مجهزة بدعم داخلي لشياق ثني الأنبوب للتحكم في البيضاوية
تحتاج الاحترافية آلات ثني الأنابيب الذكية إلى ضبط ضغط التثبيت وسرعة الانحناء ومعدل التغذية ديناميكيًا وفقًا لسمك الجدار. يمكن أن تؤدي مطابقة المعلمات المعقولة إلى حل العيوب الشائعة بشكل فعال مثل ترقق الجدار وتشويه الأنبوب وانحراف الارتداد في عملية الانحناء.
تشكل الأبعاد الثلاثة علاقة قيد هندسية ثابتة: يحدد OD مواصفات الأنبوب الشاملة، ويتحكم سمك الجدار في القوة الهيكلية وصعوبة الانحناء، ويحدد ID أخيرًا مساحة التطبيق الوظيفية. ستؤدي مطابقة الأبعاد غير المعقولة إلى تأثيرات انحناء متناقضة:
OD كبير + جدار رفيع: سهل الانحناء ولكن هناك خطر كبير لانهيار المقطع العرضي
OD صغير + جدار سميك: قوة عالية ولكن من الصعب تشكيلها، وسهلة التشقق أثناء الانحناء بنصف القطر الضيق
التجميع المتوازن للأبعاد: يحقق التكامل المثالي لقابلية تشكيل الانحناء والاستقرار الهيكلي
وفقًا للمعايير الدولية مثل ASTM وEN، سيقوم المصنعون المحترفون بتحسين اختيار أبعاد الأنبوب استنادًا إلى نصف قطر الانحناء وتكنولوجيا المعالجة لضمان الانحناء الخالي من العيوب.
كل نموذج من آلات ثني الأنبوب CNC لديه نطاق معالجة OD ثابت وتحمل سمك الجدار. سيؤدي تجاوز نطاق تحميل المعدات إلى تآكل الأداة وزيادة الحمل على المحرك وتقليل دقة الانحناء. قبل الإنتاج الضخم، يجب على المشغلين التحقق من مواصفات الأنبوب، ومطابقة الأدوات الاحترافية، وصياغة عمليات الثني المستهدفة وفقًا لخصائص المواد (الفولاذ الطري، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم).
بالنسبة للتطبيقات خفيفة الوزن مثل الأثاث والدرابزين، يُفضل استخدام الأنابيب ذات الجدران الرقيقة ذات القطر الخارجي الصغير؛ بالنسبة لإطارات السيارات وخطوط الأنابيب الفضائية والمعدات الهيدروليكية، يلزم وجود أنابيب سميكة الجدار متوسطة وكبيرة ذات أداء هيكلي مستقر.

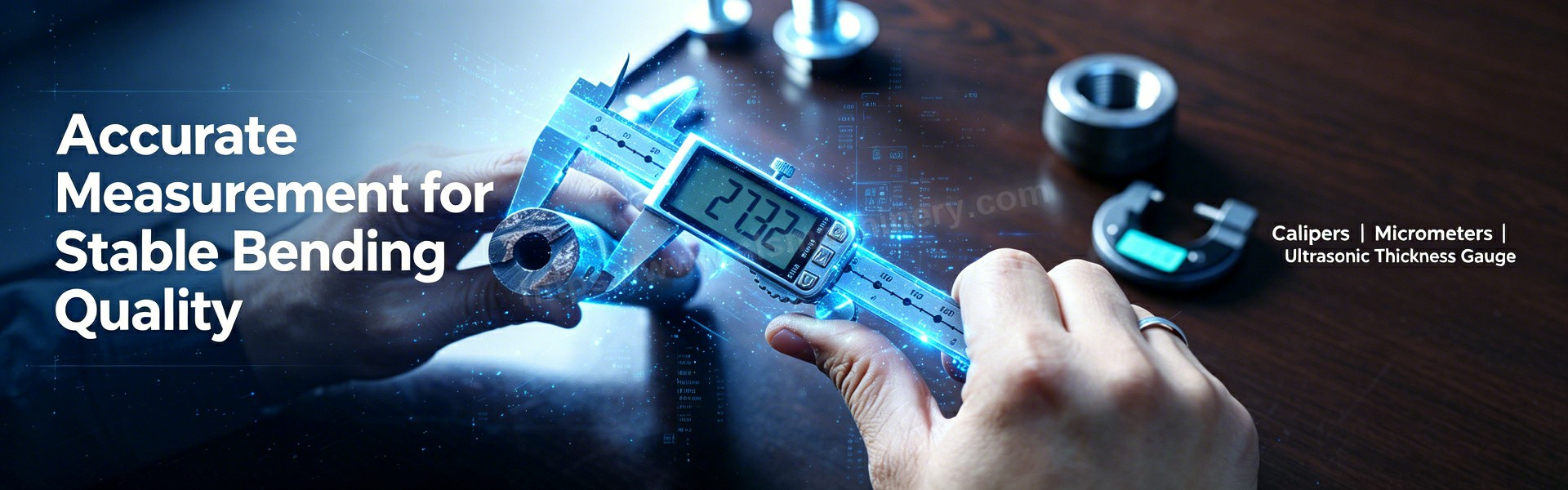

إن الكشف الدقيق عن الأبعاد هو أساس جودة الانحناء المستقرة. تشمل عمليات الكشف الصناعية القياسية أخذ عينات من المواد الخام قبل الثني، والفحص على الآلة أثناء المعالجة، والفحص الكامل بعد التشكيل. يتجنب القياس متعدد الزوايا والنقاط بشكل فعال عيوب الدفعة الناتجة عن بيضاوية الأنبوب وانحراف سمك الجدار.
من خلال التعاون مع أنظمة الكشف الذكية، يمكن لآلات ثني أنابيب التحكم ذات الحلقة المغلقة الحديثة أن تحقق مراقبة في الوقت الفعلي لتغيرات أبعاد الأنبوب وتعويض المعلمات التلقائي، مما يحسن بشكل كبير معدل تأهيل الإنتاج.
يعتبر OD وID وسمك الجدار من الركائز الثلاثة الأساسية لتصميم عملية ثني الأنبوب CNC ومراقبة الجودة. إن إتقان التعريف والاختلاف ومنطق المطابقة للأبعاد الثلاثة يمكن أن يحل بشكل أساسي عيوب الانحناء الشائعة، ويحسن دقة المعالجة ويقلل تكاليف الإنتاج.
كمورد موثوق لمعدات الثني عالية الدقة، تركز SLS Machinery على تحسين مطابقة الأبعاد وتكرار العملية للأنابيب المعدنية المختلفة. تدعم سلسلتنا من آلات ثني الأنابيب CNC الذكية التكيف التلقائي للمعلمات لمختلف أنابيب OD وID وسمك الجدار، وهي مجهزة بأدوات احترافية مضادة للبيضاوية وأنظمة كشف في الوقت الفعلي. نحن نقدم حلول ثني دقيقة شاملة لصناعات السيارات والفضاء والطبية والتصنيع الميكانيكي وهندسة خطوط الأنابيب.
س 1: ما هي الاختلافات الأساسية بين OD وID وسمك الجدار في ثني CNC؟
A1: OD هو بُعد التشكيل الخارجي لمطابقة الأدوات؛ المعرف هو البعد الوظيفي الداخلي لسيناريوهات التطبيق؛ سمك الجدار يحدد قابلية انحناء الأنبوب والقوة الهيكلية. الثلاثة يقررون بشكل مشترك عملية الثني وجودة المنتج النهائي.
Q2: لماذا يحدد أنبوب OD اختيار أدوات آلة ثني الأنبوب؟
A2: يتم تخصيص حجم القالب والمشبك لآلة ثني الأنبوب CNC وفقًا للأنبوب OD. تضمن مطابقة OD الدقيقة التثبيت المستقر والضغط الموحد، وتجنب تشوه الأنبوب وأخطاء المعالجة.
س 3: كيف يؤثر سمك الجدار على تأثير ثني الأنبوب؟
A3: الجدران السميكة تعزز قوة الأنبوب ولكنها تتطلب قوة ثني أعلى؛ من السهل تشكيل الجدران الرقيقة ولكنها عرضة للتجاعيد والانهيار. يعد ضبط سرعة الانحناء والضغط وفقًا لسمك الجدار هو مفتاح الانحناء الدقيق.
س 4: كيفية حساب معرف الأنبوب والكشف عنه بدقة؟
A4: يمكن حساب المعرف بواسطة الصيغة ID=OD-2×سمك الجدار، والتحقق منه بواسطة الفرجار الداخلي أو مقاييس التجويف لضمان أن الخلوص الداخلي يلبي متطلبات تطبيق ما بعد الانحناء.
Q5: هل يمكن لآلة ثني الأنبوب CNC معالجة الأنابيب بأبعاد مختلفة؟
ج5: نعم. يمكن الاحترافية لآلة ثني الأنبوب CNC الذكية تبديل المعلمات واستبدال الأدوات المطابقة للتكيف مع مواصفات OD وسمك الجدار المختلفة للأنبوب، مما يحقق إنتاجًا مرنًا متعدد السيناريوهات.
